申请日2018.02.09
公开(公告)日2018.11.20
IPC分类号C02F9/10; C02F103/16; C02F1/44; C02F1/42
摘要
本实用新型涉及一种电镀废水零排放稳定处理系统，包括依次连接的预处理装置、膜处理装置和蒸发处理系统，所述的预处理装置包括中和沉淀池，所述中和沉淀池设置二个投料装置，所述膜处理装置包括依次连接的树脂软化装置、第一反渗透系统、第二反渗透系统和第三反渗透系统，所述第一反渗透系统、第二反渗透系统和第三反渗透系统的压力等级分别为1.7‑1.9MPa、2.9‑3.1MPa、6.4‑6.6MPa，所述蒸发处理系统的进料口连接第三反渗透系统的浓水出口，所述蒸发处理系统包括蒸发池，所述蒸发池上方设置蒸汽回收装置,收集的高温蒸汽通过加热盘管加热蒸发池。本实用新型可提升废水的回用率，降低浓水蒸发量，降低污泥的含水率，能够使整套系统稳定运行。
权利要求书

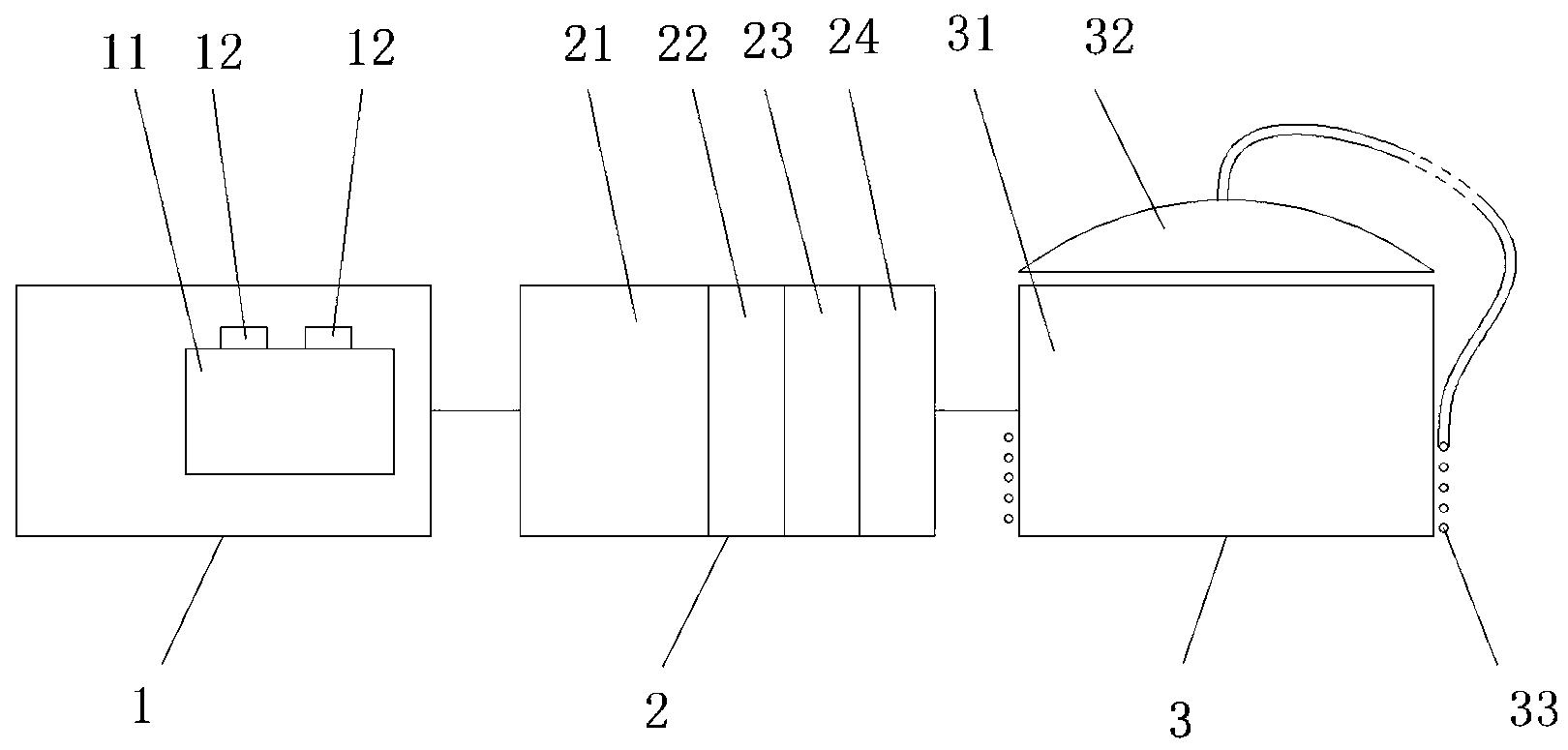

1.一种电镀废水零排放稳定处理系统，其特征在于：包括依次连接的预处理装置、膜处理装置和蒸发处理系统，所述的预处理装置包括中和沉淀池，所述中和沉淀池设置二个投料装置，所述膜处理装置包括依次连接的树脂软化装置、第一反渗透系统、第二反渗透系统和第三反渗透系统，所述树脂软化装置的进水口连接预处理装置的排放口，所述第一反渗透系统的进水口连接树脂软化装置的出水口，所述第二反渗透系统的进水口连接第一反渗透系统的浓水出口，第三反渗透系统的进水口连接第二反渗透系统的浓水出口，所述第一反渗透系统、第二反渗透系统和第三反渗透系统的压力等级分别为1.7-1.9MPa、2.9-3.1MPa、6.4-6.6MPa，所述蒸发处理系统的进料口连接第三反渗透系统的浓水出口，所述蒸发处理系统包括蒸发池，所述蒸发池上方设置蒸汽回收装置。
2.根据权利要求1所述的电镀废水零排放稳定处理系统，其特征在于：所述二个投料装置内壁分别设置防腐层，分别对应NaOH和NaHCO3 的防腐。
3.根据权利要求1所述的电镀废水零排放稳定处理系统，其特征在于：所述的第一反渗透系统、第二反渗透系统和第三反渗透系统的压力等级分别为1.8MPa、3.0MPa、6.5MPa。
4.根据权利要求1所述的电镀废水零排放稳定处理系统，其特征在于：所述的蒸发池外侧设置加热盘管，所述加热盘管的进口连接所述蒸汽回收装置，使得蒸汽回收装置收集的高温蒸汽通过加热盘管。
说明书
一种电镀废水零排放稳定处理系统
技术领域
本发明涉及环保技术领域，特别是一种电镀废水零排放稳定处理系统。
背景技术
电镀废水处理项目，工艺路线一般为“预处理-膜处理-蒸发浓缩处理”，现有处理系统能真正实现零排放处理的几乎没有。常规处理系统要么产水回收率较低，一般为70%~80%，剩余的浓水全部蒸发处理，造成运行费用很高;要么系统产水回收率高，可达80%~90%，但系统没有去除硬度的针对性手段，造成膜处理系统和蒸发浓缩处理系统的结垢风险大，清洗频繁，增加了劳动强度，缩短了设备寿命。
发明内容
本发明的目的是针对背景技术中存在的缺点和问题加以改进和创新，提供一种带有除硬度装置、使用寿命长的电镀废水零排放稳定处理系统。
本发明的技术方案是构造一种电镀废水零排放稳定处理系统，包括依次连接的预处理装置、膜处理装置和蒸发处理系统，所述的预处理装置包括中和沉淀池，所述中和沉淀池设置二个投料装置，所述膜处理装置包括依次连接的树脂软化装置、第一反渗透系统、第二反渗透系统和第三反渗透系统，所述树脂软化装置的进水口连接预处理装置的排放口，所述第一反渗透系统的进水口连接树脂软化装置的出水口，所述第二反渗透系统的进水口连接第一反渗透系统的浓水出口，第三反渗透系统的进水口连接第二反渗透系统的浓水出口，所述第一反渗透系统、第二反渗透系统和第三反渗透系统的压力等级分别为1.7-1.9MPa、2.9-3.1MPa、6.4-6.6MPa，所述蒸发处理系统的进料口连接第三反渗透系统的浓水出口，所述蒸发处理系统包括蒸发池，所述蒸发池上方设置蒸汽回收装置。
在其中一个实施例中，所述二个投料装置内壁分别设置防腐层，分别对应NaOH和NaHCO3 的防腐。
在其中一个实施例中，所述的第一反渗透系统、第二反渗透系统和第三反渗透系统的压力等级分别为1.8MPa、3.0MPa、6.5MPa。
在其中一个实施例中，所述的蒸发池外侧设置加热盘管，所述加热盘管的进口连接所述蒸汽回收装置，使得蒸汽回收装置收集的高温蒸汽通过加热盘管。
本发明的优点和有益效果：本发明在预处理过程中，通过“双碱法”能将废水硬度降低到50ppm以下，甚至到20ppm以下;在膜处理装置系统内，增设了树脂软化装置，将废水中的硬度处理至几乎没有，确保后续高回收率膜装置和蒸发浓缩系统的长期稳定运行;采取三种不同压力等级的反渗透系统提高回收率。采用压力等级依次为1.8MPa、3.0MPa、6.5MPa的反渗透系统，后套反渗透系统的进水为前套反渗透的浓水，尽量减少浓水的量，降低蒸发处理系统的水量负荷，减少运行费用;对污泥处理和蒸发母液处理创新设计了干燥的处理流程，利用剩余蒸汽，可大幅降低污泥含水率;含水率可稳定在60%，甚至50%以下。
