申请日2018.02.09
公开(公告)日2018.11.20
IPC分类号B01D29/01; B01D29/96; C02F1/00; C02F103/22
摘要
本实用新型公开了一种屠宰污水中血脂处理装置，包括格栅池，所述格栅池内固定连接有隔板，所述隔板将格栅池分为高血脂污水池和低血脂污水池，所述隔板上设有开口，所述开口的内侧壁插设有U型框，所述U型框的顶部通过多个第一螺栓连接有顶板。本实用新型通过U型安装块、第二螺栓和U型夹板的作用将过滤棉板稳定，再通过拧紧第一螺栓将顶板与U型框固定，通过连接板、第二螺栓和限位板的作用将过滤棉板的顶部固定，这样方便过滤棉板的更换和清洗，通过U型插板将U型框安装，最后通过拧紧第三螺栓将U型框固定，这样通过过滤棉板对血脂的吸收可以加快污水中对血脂的过滤，进而大大缩短屠宰污水的排放时间。
权利要求书

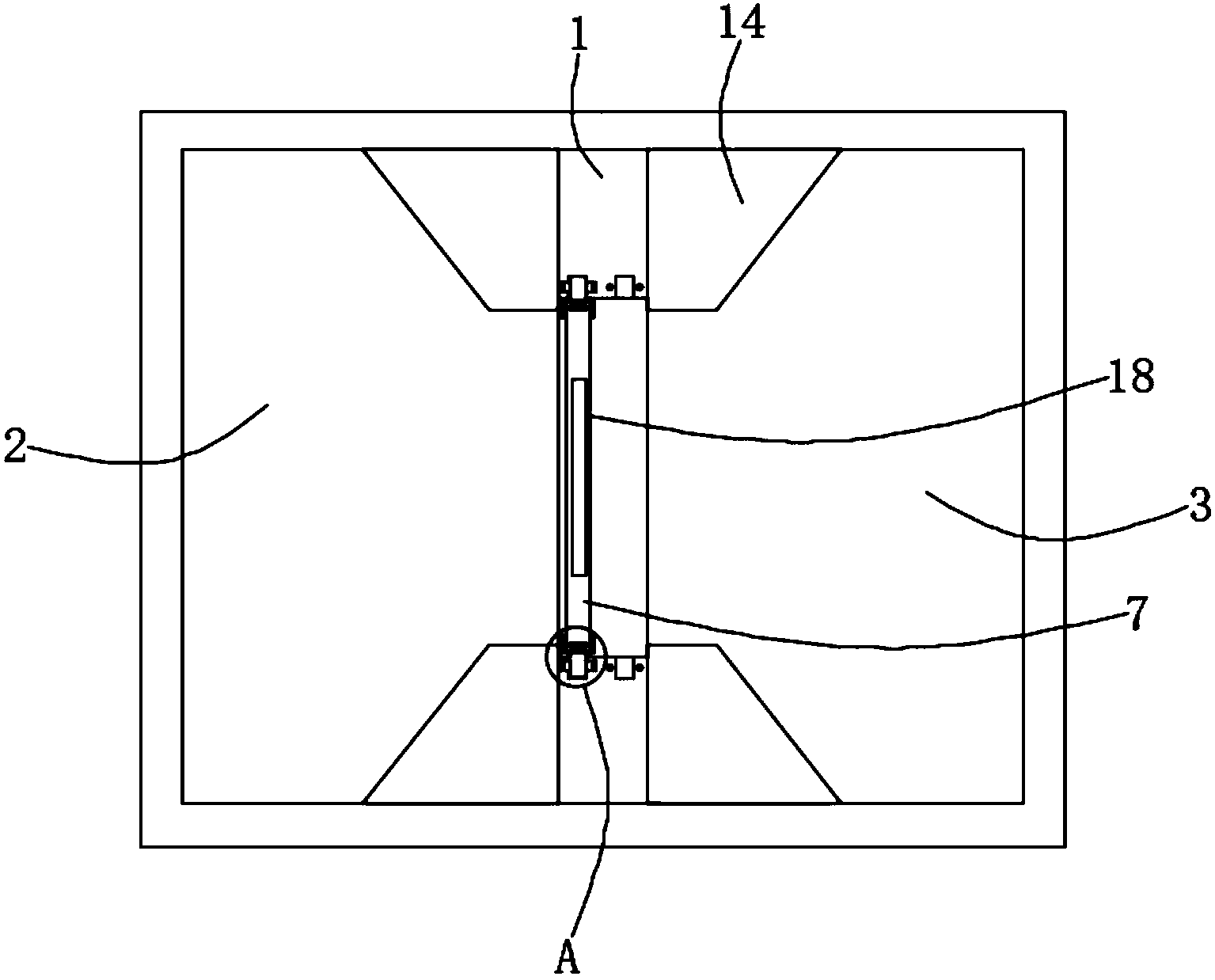

1.一种屠宰污水中血脂处理装置，包括格栅池，其特征在于，所述格栅池内固定连接有隔板(1)，所述隔板(1)将格栅池分为高血脂污水池(2)和低血脂污水池(3)，所述隔板(1)上设有开口，所述开口的内侧壁插设有U型框(4)，所述U型框(4)的顶部通过多个第一螺栓(6)连接有顶板(7)，所述U型框(4)的内侧壁固定连接有U型安装板(9)，所述顶板(7)的底部固定连接有连接板(10)，所述U型框(4)内设有过滤棉板(5)，所述U型安装板(9)和连接板(10)通过第二螺栓(11)分别连接有U型夹板(12)和限位板(13)，所述过滤棉板(5)位于U型安装板(9)与U型夹板(12)和连接板(10)与限位板(13)之间，所述过滤棉板(5)上设有与第二螺栓(11)对应的连接口。
2.根据权利要求1所述的一种屠宰污水中血脂处理装置，其特征在于，所述隔板(1)的两侧均固定连接有多个导向块(14)。
3.根据权利要求1所述的一种屠宰污水中血脂处理装置，其特征在于，所述U型框(4)的外侧壁固定连接有U型插板(15)，所述开口的内侧壁设有多个与U型插板(15)对应的插槽。
4.根据权利要求3所述的一种屠宰污水中血脂处理装置，其特征在于，所述U型插板(15)的端部固定连接有固定块(16)，所述固定块(16)通过第三螺栓(17)与隔板(1)的顶部连接。
5.根据权利要求1所述的一种屠宰污水中血脂处理装置，其特征在于，所述顶板(7)的顶部固定连接有把手(18)。
6.根据权利要求1所述的一种屠宰污水中血脂处理装置，其特征在于，所述U型安装板(9)和连接板(10)上均固定连接有多个固定杆(19)，所述U型夹板(12)和限位板(13)上设有与固定杆(19)对应的通口，所述固定杆(19)远离U型安装板(9)和连接板(10)的一端均固定连接有限位块(8)。
说明书
一种屠宰污水中血脂处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种屠宰污水中血脂处理装置。
背景技术
屠宰厂污水在格栅池经过一道或多道过滤网格渣后再至调节池、厌氧池、好氧池、絮凝沉淀、消毒处理，但屠宰污水血、脂含量高，过滤网无法去除，正常处理需10-15天才能达到《水污染排放限值-广东省地方排放标准》。其中最主要的原因是很难对污水中的血脂进行过滤，从而导致污水处理时间长的问题。
为此，我们设计了一种屠宰污水中血脂处理装置。
实用新型内容
本实用新型的目的是为了解决屠宰厂中由于很难对血脂过滤导致污水处理时间长的问题，而提出的一种屠宰污水中血脂处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种屠宰污水中血脂处理装置，包括格栅池，所述格栅池内固定连接有隔板，所述隔板将格栅池分为高血脂污水池和低血脂污水池，所述隔板上设有开口，所述开口的内侧壁插设有U型框，所述U型框的顶部通过多个第一螺栓连接有顶板，所述U型框的内侧壁固定连接有U型安装板，所述顶板的底部固定连接有连接板，所述U型框内设有过滤棉板，所述U型安装板和连接板通过第二螺栓分别连接有U型夹板和限位板，所述过滤棉板位于U型安装板与U型夹板和连接板与限位板之间，所述过滤棉板上设有与第二螺栓对应的连接口。
优选地，所述隔板的两侧均固定连接有多个导向块。
优选地，所述U型框的外侧壁固定连接有U型插板，所述开口的内侧壁设有多个与U型插板对应的插槽。
优选地，所述U型插板的端部固定连接有固定块，所述固定块通过第三螺栓与隔板的顶部连接。
优选地，所述顶板的顶部固定连接有把手。
优选地，所述U型安装板和连接板上均固定连接有多个固定杆，所述U型夹板和限位板上设有与固定杆对应的通口，所述固定杆远离U型安装板和连接板的一端均固定连接有限位块。
本实用新型通过U型安装块、第二螺栓和U型夹板的作用将过滤棉板稳定，再通过拧紧第一螺栓将顶板与U型框固定，通过连接板、第二螺栓和限位板的作用将过滤棉板的顶部固定，这样方便过滤棉板的更换和清洗，通过U型插板将U型框安装，最后通过拧紧第三螺栓将U型框固定，这样通过过滤棉板对血脂的吸收可以加快污水中对血脂的过滤，进而大大缩短屠宰污水的排放时间。
