申请日2018.02.09
公开(公告)日2018.11.09
IPC分类号B01D33/42; B01D33/01; B01D33/52; B01D33/70; B01D33/80
摘要
本实用新型公开了一种制浆造纸生产用废水过滤装置，包括水箱、进料口、水泵、第一支架、弯管、过滤箱、第二支架、伸缩杆、气泵、接头、卡槽、入水口、清理口、顶槽、收集箱、坠块、滑架、滤板和泄水槽。本实用新型的有益效果是：通过将过滤箱放置在第二支架顶部，并且在第二支架上安装两个伸缩杆用于支撑过滤箱，伸缩杆由其一侧的气泵驱动伸缩，使得过滤箱能够被两个伸缩杆的顶动呈倾斜设置，并且随着两个伸缩杆往复执行一个上升，一个下降的操作，使得过滤箱内部的废水能够被不断来回的过滤，从而提升过滤效果，并且由于过滤箱来回不断的摆动，使得过滤箱内部的滤板随之一起摆动，在废水的冲击下不会出现滤板堵塞的情况。
权利要求书

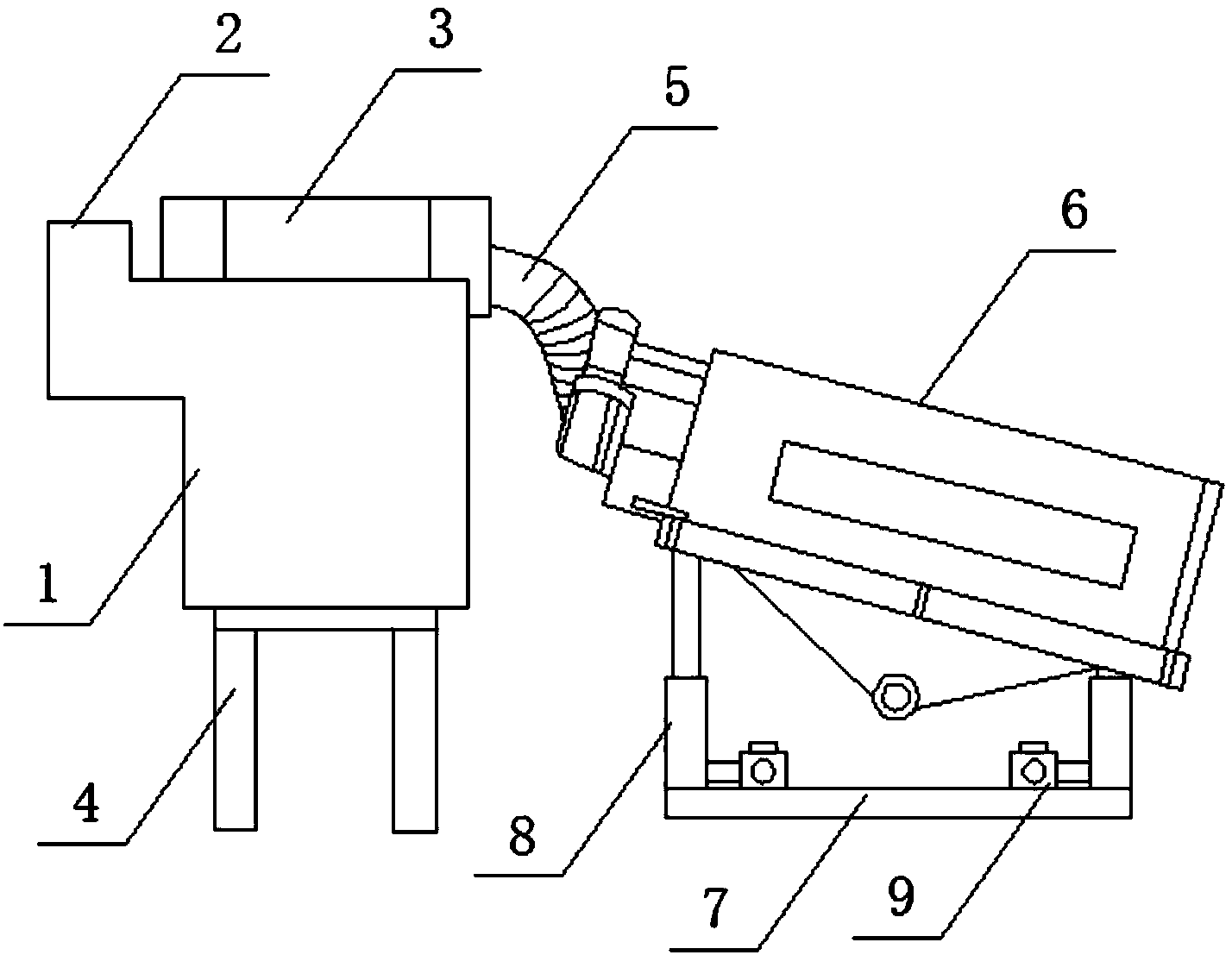

1.一种制浆造纸生产用废水过滤装置，包括水箱(1)和过滤箱(6)，其特征在于：所述水箱(1)顶部安装水泵(3)，且所述水箱(1)顶部一侧设置进料口(2)，所述水箱(1)底部安装第一支架(4)，所述水泵(3)一侧连接弯管(5)，且所述弯管(5)一端连接接头(10)，所述接头(10)侧壁中部设置卡槽(11)，所述接头(10)连接过滤箱(6);
所述过滤箱(6)一端设置入水口(12)，所述入水口(12)与所述接头(10)相互卡接，所述过滤箱(6)外侧壁上设置清理口(13)，所述过滤箱(6)底部侧壁上设置两个顶槽(14)，两个所述顶槽(14)之间安装收集箱(15)，所述收集箱(15)底部安装坠块(16)，所述过滤箱(6)内部设置滑架(17)，所述滑架(17)内部安装三个滤板(18)，且所述滑架(17)一侧设置泄水槽(19)，所述过滤箱(6)底部安装第二支架(7)，所述第二支架(7)顶部安装两个伸缩杆(8)，两个伸缩杆(8)底部内侧壁上均安装气泵(9)，两个所述伸缩杆(8)顶端分别与所述过滤箱(6)底部的顶槽(14)相卡接。
2.根据权利要求1所述的一种制浆造纸生产用废水过滤装置，其特征在于：所述水箱(1)与过滤箱(6)之间通过水泵(3)相连接，且水泵(3)与水箱(1)之间通过水泵(3)底部的导管相接通，所述水泵(3)与过滤箱(6)之间通过弯管(5)相连通。
3.根据权利要求1所述的一种制浆造纸生产用废水过滤装置，其特征在于：所述弯管(5)为类似可乐吸管状的弯曲管道，且所述弯管(5)端头与接头(10)上的卡槽(11)相连通。
4.根据权利要求1所述的一种制浆造纸生产用废水过滤装置，其特征在于：所述过滤箱(6)卡接在入水口(12)侧壁上的卡槽(11)内部，且入水口(12)的直径与卡槽(11)相适配。
5.根据权利要求1所述的一种制浆造纸生产用废水过滤装置，其特征在于：所述伸缩杆(8)底部与气泵(9)之间通过气管相连接，且伸缩杆(8)的活动幅度为0-15cm。
6.根据权利要求1所述的一种制浆造纸生产用废水过滤装置，其特征在于：所述过滤箱(6)通过第二支架(7)顶部的两个伸缩杆(8)与第二支架(7)之间呈活动连接。
说明书
一种制浆造纸生产用废水过滤装置
技术领域
本实用新型涉及一种废水过滤装置，具体为一种制浆造纸生产用废水过滤装置，属于废水处理领域。
背景技术
纸浆废水是指造纸过程中产生的废水，此类废水直接排放会严重影响环境，而且纸浆废水中往往会残留大量的纸浆，有极高的回收利用价值，因此，纸浆废水在排放前往往需要经过过滤处理，将其内部的纸浆过滤收集，并且回收利用，从而在降低环境污染的同时，节生产成本，而废水过滤则需要使用到过滤装置。
但现有的用于制浆造纸生产用废水过滤装置在使用时仍存在一定缺陷，过滤速度慢，效率低，并且在过滤过程中层次不够分明，过滤过程中纸浆容易堵塞筛孔，从而导致过滤速度减缓。
实用新型内容
本实用新型的目的就在于为了解决上述废水过滤装置在使用时存在过滤速度慢，效率低，并且在过滤过程中层次不够分明，过滤过程中纸浆容易堵塞筛孔，从而导致过滤速度减缓的问题而提供一种制浆造纸生产用废水过滤装置。
本实用新型通过以下技术方案来实现上述目的，一种制浆造纸生产用废水过滤装置，包括水箱和过滤箱，所述水箱顶部安装水泵，且所述水箱顶部一侧设置进料口，所述水箱底部安装第一支架，所述水泵一侧连接弯管，且所述弯管一端连接接头，所述接头侧壁中部设置卡槽，所述接头连接过滤箱;所述过滤箱一端设置入水口，所述入水口与所述接头相互卡接，所述过滤箱外侧壁上设置清理口，所述过滤箱底部侧壁上设置两个顶槽，两个所述顶槽之间安装收集箱，所述收集箱底部安装坠块，所述过滤箱内部设置滑架，所述滑架内部安装三个滤板，且所述滑架一侧设置泄水槽，所述过滤箱底部安装第二支架，所述第二支架顶部安装两个伸缩杆，两个伸缩杆底部内侧壁上均安装气泵，两个所述伸缩杆顶端分别与所述过滤箱底部的顶槽相卡接。
优选的，所述水箱与过滤箱之间通过水泵相连接，且水泵与水箱之间通过水泵底部的导管相接通，所述水泵与过滤箱之间通过弯管相连通。
优选的，所述弯管为类似可乐吸管状的弯曲管道，且所述弯管端头与接头上的卡槽相连通。
优选的，所述过滤箱卡接在入水口侧壁上的卡槽内部，且入水口的直径与卡槽相适配。
优选的，所述伸缩杆底部与气泵之间通过气管相连接，且伸缩杆的活动幅度为0-15cm。
优选的，所述过滤箱通过第二支架顶部的两个伸缩杆与第二支架之间呈活动连接。
与现有技术相比，本实用新型的有益效果是：
1、通过将过滤箱放置在第二支架顶部，并且在第二支架上安装两个伸缩杆用于支撑过滤箱，伸缩杆由其一侧的气泵驱动伸缩，使得过滤箱能够被两个伸缩杆的顶动呈倾斜设置，并且随着两个伸缩杆往复执行一个上升，一个下降的操作，使得过滤箱内部的废水能够被不断来回的过滤，从而提升过滤效果，并且由于过滤箱来回不断的摆动，使得过滤箱内部的滤板随之一起摆动，在废水的冲击下不会出现滤板堵塞的情况，而且过滤效率高，速度快。
2、通过在过滤箱内部安装三层滤板，三层滤板上的滤孔从左往右依次减小，使得过滤箱在使用时能够对废水进行三层过滤处理，及对废水处理的效果更佳。通过在水泵与过滤箱之间连接弯管，弯管为类似吸管的可折叠的弯曲结构，并且弯管与过滤箱的入水口之间通过接头密封固定，使得过滤箱在摆动时弯管不会出现脱落或漏水的情况。装置具有过滤效果更佳，过滤速度快的优点。
