用于污水处理的复合磁场旋流絮凝器

　　申请日2018.02.09

　　公开(公告)日2018.12.11

　　IPC分类号C02F1/48; C02F1/38; C02F1/52

　　摘要

　　本实用新型涉及污水处理技术领域，提供了一种用于污水处理的复合磁场旋流絮凝器，包括可旋转的旋流分离筒以及顶端敞口的絮凝反应筒，所述旋流分离筒置于所述絮凝反应筒内，且旋流分离筒的上部伸出至絮凝反应筒外;所述旋流分离筒位于所述絮凝反应筒外处设有供污水进入该旋流分离筒内部的进水管以及供净化后的干净水排出的出水管;所述絮凝反应筒靠近所述出水管处的筒体外表面环绕有可旋转的至少一层环形永磁磁组，且所述絮凝反应筒位于所述环形永磁磁组下方处的筒体外表面环绕有铜绕组线圈。本实用新型把离心分离、磁力分离和重力沉降有机地结合起来，同时避免絮团在桶壁的凝结，能够显著提高磁絮凝法污水处理效率，污染物脱除率可以达到95%以上。

　　权利要求书

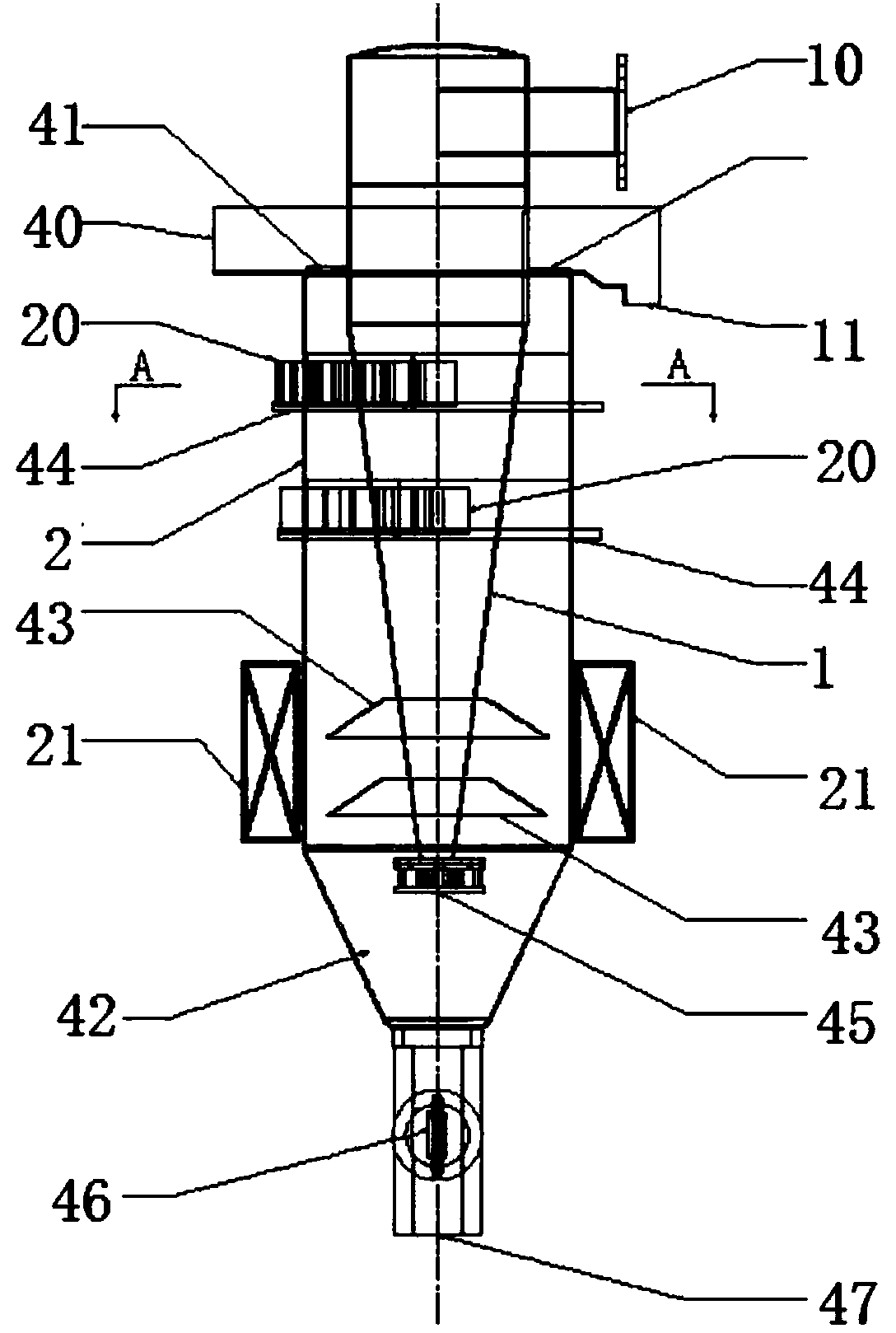

　　1.一种用于污水处理的复合磁场旋流絮凝器，其特征在于：包括可旋转的旋流分离筒以及顶端敞口的絮凝反应筒，所述旋流分离筒置于所述絮凝反应筒内，且所述旋流分离筒的上部伸出至所述絮凝反应筒外;所述旋流分离筒位于所述絮凝反应筒外处设有供污水进入该旋流分离筒内部的进水管以及供净化后的干净水排出的出水管;所述絮凝反应筒靠近所述出水管处的筒体外表面环绕有可旋转的至少一层环形永磁磁组，且所述絮凝反应筒位于所述环形永磁磁组下方处的筒体外表面环绕有铜绕组线圈。

　　2.如权利要求1所述的一种用于污水处理的复合磁场旋流絮凝器，其特征在于：所述环形永磁磁组包括环形电工纯铁以及安设于所述环形电工纯铁的外圆周面上的若干永磁体，所述环形电工纯铁环绕于所述絮凝反应筒的筒体外表面上;各所述永磁体分为N极永磁体和S极永磁体，两种不同极性的所述永磁体依次交替分布于所述环形电工纯铁的圆周面上。

　　3.如权利要求1所述的一种用于污水处理的复合磁场旋流絮凝器，其特征在于：所述絮凝反应筒顶部设有溢流箱，所述旋流分离筒贯穿所述溢流箱，所述进水管设于所述旋流分离筒贯穿至所述溢流箱外的筒体上;所述出水管设于所述溢流箱的边沿处的底壁上。

　　4.如权利要求3所述的一种用于污水处理的复合磁场旋流絮凝器，其特征在于：所述絮凝反应筒与所述溢流箱之间设有环形格栅。

　　5.如权利要求1所述的一种用于污水处理的复合磁场旋流絮凝器，其特征在于：所述絮凝反应筒底部具有供污泥储存的污泥仓。

　　6.如权利要求1所述的一种用于污水处理的复合磁场旋流絮凝器，其特征在于：所述旋流分离筒上沿其轴线方向套依次设有多层截头椎板，各所述截头椎板均位于所述铜绕组线圈形成的稳恒磁场中。

　　7.如权利要求1所述的一种用于污水处理的复合磁场旋流絮凝器，其特征在于：还包括用于托起带动所述环形永磁磁组旋转的回转托盘，所述回转托盘环绕于所述絮凝反应筒的筒体外表面上。

　　8.如权利要求1所述的一种用于污水处理的复合磁场旋流絮凝器，其特征在于：所述旋流分离筒底部设有旋流防止器。

　　9.如权利要求1所述的一种用于污水处理的复合磁场旋流絮凝器，其特征在于：所述絮凝反应筒底部安设有出水阀门。

　　10.如权利要求1所述的一种用于污水处理的复合磁场旋流絮凝器，其特征在于：所述絮凝反应筒底部开设有污泥出口。

　　说明书

　　一种用于污水处理的复合磁场旋流絮凝器

　　技术领域

　　本实用新型涉及污水处理技术领域，具体为一种用于污水处理的复合磁场旋流絮凝器。

　　背景技术

　　磁絮凝技术是常规混凝与磁化技术的有机结合，具有处理效果好、占地面积小、沉降性能好以及沉降污泥密实、含水率低等优点，在废水处理中得到快速发展，并在工程实际中得到应用。

　　目前常用的磁絮凝分离设备按结构原理可分为磁凝聚分离、磁盘分离和高梯度磁分离等方式，存在设备体积大、絮凝时间较长，絮体分离不彻底的问题。磁选柱作为一类磁团聚设备，主要用于铁精矿再选以进一步降低富集精矿中的脉石含量，磁选柱包含电磁式和永磁式，均存在磁场强度较弱、磁团聚分离较差、电器故障较多、运行不稳定、跑尾量大等弊端。

　　实用新型内容

　　本实用新型的目的在于提供一种用于污水处理的复合磁场旋流絮凝器，至少可以解决现有技术中的部分缺陷。

　　为实现上述目的，本实用新型实施例提供如下技术方案：一种用于污水处理的复合磁场旋流絮凝器，包括可旋转的旋流分离筒以及顶端敞口的絮凝反应筒，所述旋流分离筒置于所述絮凝反应筒内，且所述旋流分离筒的上部伸出至所述絮凝反应筒外;所述旋流分离筒位于所述絮凝反应筒外处设有供污水进入该旋流分离筒内部的进水管以及供净化后的干净水排出的出水管;所述絮凝反应筒靠近所述出水管处的筒体外表面环绕有可旋转的至少一层环形永磁磁组，且所述絮凝反应筒位于所述环形永磁磁组下方处的筒体外表面环绕有铜绕组线圈。

　　进一步，所述环形永磁磁组包括环形电工纯铁以及安设于所述环形电工纯铁的外圆周面上的若干永磁体，所述环形电工纯铁环绕于所述絮凝反应筒的筒体外表面上;各所述永磁体分为N极永磁体和S极永磁体，两种不同极性的所述永磁体依次交替分布于所述环形电工纯铁的圆周面上。

　　进一步，所述絮凝反应筒顶部设有溢流箱，所述旋流分离筒贯穿所述溢流箱，所述进水管设于所述旋流分离筒贯穿至所述溢流箱外的筒体上;所述出水管设于所述溢流箱的边沿处的底壁上。

　　进一步，所述絮凝反应筒与所述溢流箱之间设有环形格栅。

　　进一步，所述絮凝反应筒底部具有供污泥储存的污泥仓。

　　进一步，所述旋流分离筒上沿其轴线方向套依次设有多层截头椎板，各所述截头椎板均位于所述铜绕组线圈形成的稳恒磁场中。

　　进一步，还包括用于托起带动所述环形永磁磁组旋转的回转托盘，所述回转托盘环绕于所述絮凝反应筒的筒体外表面上。

　　进一步，所述旋流分离筒底部设有旋流防止器。

　　进一步，所述絮凝反应筒底部安设有出水阀门。

　　进一步，筒底部开设有污泥出口。

　　与现有技术相比，本实用新型的有益效果是：

　　1、通过旋流分离筒进行初步絮凝和固液分离，同时通过絮凝反应筒的周期式强磁场和稳恒磁场的复合作用下加速絮体的分离和沉淀，把离心分离、磁力分离和重力沉降有机地结合起来，同时避免絮团在桶壁的凝结，能够显著提高磁絮凝法污水处理效率，污染物脱除率可以达到95%以上。

　　2、两种不同极性的永磁体依次交替分布于环形电工纯铁的圆周面上，采用此种结构能够在设备体积大大缩小的同时提高磁絮凝分离效率，而且还能够避免絮团在桶壁的凝结。
