申请日2018.02.11
公开(公告)日2018.08.21
IPC分类号E03C1/12; E03C1/122; E03B1/04; E03D1/33
摘要
本发明家庭废水循环利用设备涉及节水装置，具体涉及家庭废水循环利用设备，包括第一废水箱和第二废水箱，所述第一废水箱和第二废水箱通过设置在第一废水箱和第二废水箱之间的循环泵相连，所述第一废水箱位于第二废水箱上方;所述第一废水箱内竖直设置有一隔板，隔板将第一份水箱分割成两个废水容置腔，分别为第一容置腔和第二容置腔，第一容置腔上连接有若干个废水进水管;本发明结构简单，使用方便，与现有厨房设施可配套使用，利用第一废水箱和第二废水箱对生活废水和洗衣机废水进行收集，同时利用第一废水箱中的第一容置腔和第二容置腔分别对废水实现再次利用，大大提高生活废水的再次利用率，节水效果明显。
权利要求书

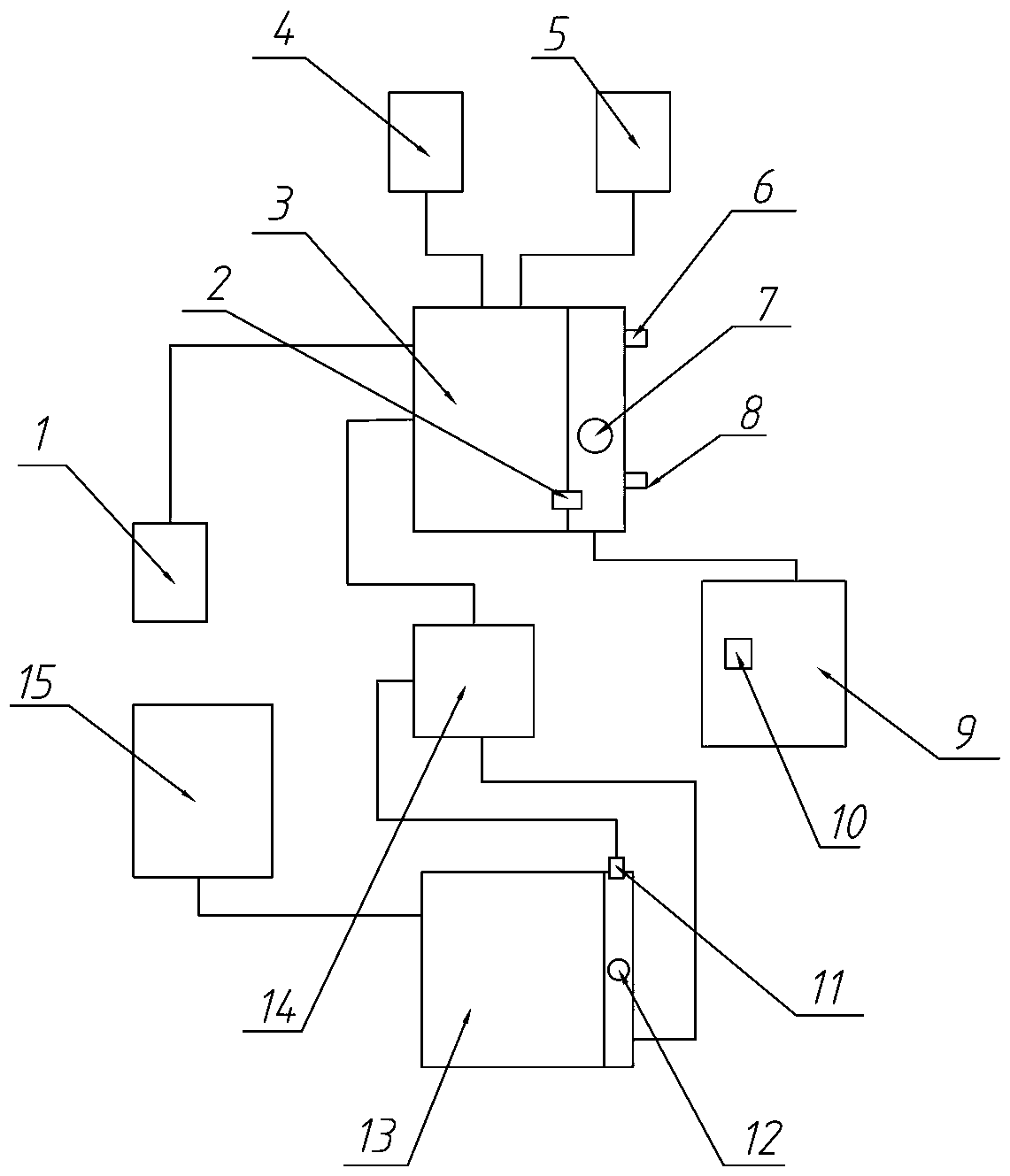

1.一种家庭废水循环利用设备，其特征在于，包括第一废水箱(3)和第二废水箱(13)，所述第一废水箱(3)和第二废水箱(13)通过设置在第一废水箱(3)和第二废水箱(13)之间的循环泵(14)相连，所述第一废水箱(3)位于第二废水箱(13)上方;
所述第一废水箱(3)内竖直设置有一隔板，隔板将第一份水箱分割成两个废水容置腔，分别为第一容置腔和第二容置腔，第一容置腔上连接有若干个废水进水管，且通过溢流管连接有一污水池(1)，所述污水池(1)通过污水池(1)排水管与下水道进水管相连;
第二容置腔通过废水排水管连接有马桶水箱(9)，所述第一容置腔和第二容置腔通过水量控制装置相连，所述水量控制装置设置在隔板下部;
所述水量控制装置包括设置在隔板上的电磁开关阀(2)、上限位磁控开关(6)、下限位磁控开关(8)及浮球(7)，所述上限位磁控开关(6)和下限位磁控开关(8)均位于第二容置腔对应第一废水箱(3)的外壁上，且沿竖直方向上下设置，上限位磁控开关(6)和下限位磁控开关(8)之间第二容置腔的容积不大于马桶水箱(9)的容积，所述浮球(7)与上限位磁控开关(6)、下限位磁控开关(8)通过磁力相连，上限位磁控开关(6)、下限位磁控开关(8)与电磁开关阀(2)通过磁力相连;
所述第二废水箱(13)与洗衣机(15)排水管相连，所述第二废水箱(13)内沿竖直方向设置有一滑槽，滑槽与第二废水箱(13)等高，所述滑槽内活动设置有一悬浮触碰球(12)，滑槽顶端设置有一触碰开关(11)，所述循环泵(14)通过触碰开关(11)与电源相连。
2.如权利要求1所述家庭废水循环利用设备，其特征在于，所述第二废水箱(13)在竖直方向上的位置低于洗衣机(15)排水管在该方向上的位置。
3.如权利要求2所述家庭废水循环利用设备，其特征在于，所述第一容置腔和溢流管之间设置有过滤装置，所述第一容置腔和第二容置腔之间也设置有一过滤装置。
4.如权利要求3所述家庭废水循环利用设备，其特征在于，所述过滤装置为过滤网。
5.如权利要求1所述家庭废水循环利用设备，其特征在于，所述第一容置腔的容积为第二容置腔容积的3-5倍。
6.如权利要求5所述家庭废水循环利用设备，其特征在于，所述废水进水管设置为两个，两个废水进水管分别与洗菜盆(5)、洗脸盆(4)的排水管相连。
7.如权利要求6所述家庭废水循环利用设备，其特征在于，所述溢流管距第一废水箱(3)顶部的高度为3-5cm。
8.如权利要求1-7任意一项所述家庭废水循环利用设备，其特征在于，所述第二容置腔通过浮子阀(10)与马桶水箱(9)相连，所述浮子阀(10)设置在马桶水箱(9)内，且通过废水排水管与第二容置腔相连。
9.一种家庭废水循环利用设备的使用方法，其特征在于，洗菜盆(5)和洗脸盆(4)中使用过的废水进入第一废水箱(3)的第一容置腔，洗衣机(15)中的废水进入第二废水箱(13)，当第二容置腔内的废水液面低于下限位磁控开关(8)，浮球(7)经过下限位磁控开关(8)时，下限位磁控开关(8)控制电磁开关阀(2)打开，第一容置腔内的废水进入第二容置腔内，第二容置腔内的废水液面逐渐上升，浮球(7)随之上升，待浮球(7)上升并经过上限位磁控开关(6)，上限位磁控开关(6)控制电磁开关阀(2)关闭，第一容置腔内的废水停止进入第二容置腔内;当马桶冲水后，马桶水箱(9)内液面下降，在浮子阀(10)的作用下，第二容置腔与马桶水箱(9)导通，位于第二容置腔内的废水进入马桶水箱(9)内，当马桶水箱(9)将满时，浮子阀(10)切断第二容置腔与马桶水箱(9)连通，当第二容置腔内的液面下降并超过下限位磁控开关(8)的位置，浮球(7)经过下限位磁控开关(8)时，下限位磁控开关(8)控制电磁开关阀(2)打开，第一容置腔内的废水进入第二容置腔内，对第二容置腔内废水进行补充，第二容置腔内的废水液面逐渐上升，浮球(7)随之上升，待浮球(7)上升并经过上限位磁控开关(6)，上限位磁控开关(6)控制电磁开关阀(2)关闭，第一容置腔内的废水停止进入第二容置腔内;洗衣机(15)内的废水进入第二废水箱(13)内，第二废水箱(13)内的废水液面上升，悬浮触碰球(12)在滑槽内随之上升，当悬浮触碰球(12)接触到触碰开关(11)，循环泵(14)从电源得电，循环泵(14)动作，将第二容置腔内的废水泵入第一废水箱(3)的第一容置腔内，将触碰开关(11)设置为一次触碰，循环泵(14)工作1-2min，或者在滑槽下端增设一个触碰开关(11)，当悬浮触碰球(12)触碰滑槽下端的触碰开关(11)，循环泵(14)停止工作;
当第一容置腔内的废水液面超过溢流管与第一容置腔的连接处，废水通过溢流管进入污水池(1)，在污水池(1)内进行拖把的清洗或者作用他用，完成后，污水池(1)内的污水可通过污水池(1)排水管进入下水道进水管中，实现废水的排放。
说明书
家庭废水循环利用设备及使用方法
技术领域
本发明涉及节水装置，具体涉及家庭废水循环利用设备及使用方法。
背景技术
水是地球上的一切声明必不可少的基本物质，但是地球表面上的水绝大部分是人类和人类种植植物不能直接饮用和使用的海水，淡水只占地球表面上水的极小一部分。随着人类社会的不断发展，包括水资源在内的各种资源日益短缺，在某些区域已经开始严重影响人们的日常生活和经济发展;在日常生活中，淘米、洗菜、洗衣服及日常洗漱都能产生大量的废水，目前这些废水大部分是直接排掉，少部分会用家用物品盛装后迅速使用，循环利用率低，且家用物品使用频次低，节水效果不明显，使得，大量的生活废水没有被充分利用，造成水资源的浪费。
发明内容
为了解决上述问题，本发明提供一种可对家庭中的废水进行二次利用，节约水资源的家庭废水循环利用设备及使用方法。
本发明家庭废水循环利用设备，包括第一废水箱和第二废水箱，所述第一废水箱和第二废水箱通过设置在第一废水箱和第二废水箱之间的循环泵相连，所述第一废水箱位于第二废水箱上方;
所述第一废水箱内竖直设置有一隔板，隔板将第一份水箱分割成两个废水容置腔，分别为第一容置腔和第二容置腔，第一容置腔上连接有若干个废水进水管，且通过溢流管连接有一污水池，所述污水池通过污水池排水管与下水道进水管相连;
第二容置腔通过废水排水管连接有马桶水箱，所述第一容置腔和第二容置腔通过水量控制装置相连，所述水量控制装置设置在隔板下部;
所述水量控制装置包括设置在隔板上的电磁开关阀、上限位磁控开关、下限位磁控开关及浮球，所述上限位磁控开关和下限位磁控开关均位于第二容置腔对应第一废水箱的外壁上，且沿竖直方向上下设置，上限位磁控开关和下限位磁控开关之间第二容置腔的容积不大于马桶水箱的容积，所述浮球与上限位磁控开关、下限位磁控通过磁力相连，上限位磁控开关、下限位磁控与电磁开关阀通过磁力相连;
所述第二废水箱与洗衣机排水管相连，所述第二废水箱内沿竖直方向设置有一滑槽，滑槽与第二废水箱等高，所述滑槽内活动设置有一悬浮触碰球，滑槽顶端设置有一触碰开关，所述循环泵通过触碰开关与电源相连。
优选地，第二废水箱在竖直方向上的位置低于洗衣机排水管在该方向上的位置。
优选地，第一容置腔和溢流管之间设置有过滤装置，所述第一容置腔和第二容置腔之间也设置有一过滤装置。
优选地，过滤装置为过滤网。
优选地，第一容置腔的容积为第二容置腔容积的3-5倍。
优选地，述废水进水管设置为两个，两个废水进水管分别与洗菜盆、洗脸盆的排水管相连。
优选地，溢流管距第一废水箱顶部的高度为3-5cm。
优选地，第二容置腔通过浮子阀与马桶水箱相连，所述浮子阀设置在马桶水箱内，且通过废水排水管与第二容置腔相连。
一种家庭废水循环利用设备的使用方法，洗菜盆和洗脸盆中使用过的废水进入第一废水箱的第一容置腔，洗衣机中的废水进入第二废水箱，当第二容置腔内的废水液面低于下限位磁控开关，浮球经过下限位磁控开关时，下限位磁控开关控制电磁开关阀打开，第一容置腔内的废水进入第二容置腔内，第二容置腔内的废水液面逐渐上升，浮球随之上升，待浮球上升并经过上限位磁控开关，上限位磁控开关控制电磁开关阀关闭，第一容置腔内的废水停止进入第二容置腔内;当马桶冲水后，马桶水箱内液面下降，在浮子阀的作用下，第二容置腔与马桶水箱导通，位于第二容置腔内的废水进入马桶水箱内，当马桶水箱将满时，浮子阀切断第二容置腔与马桶水箱连通，当第二容置腔内的液面下降并超过下限位磁控开关的位置，浮球经过下限位磁控开关时，下限位磁控开关控制电磁开关阀打开，第一容置腔内的废水进入第二容置腔内，对第二容置腔内废水进行补充，第二容置腔内的废水液面逐渐上升，浮球随之上升，待浮球上升并经过上限位磁控开关，上限位磁控开关控制电磁开关阀关闭，第一容置腔内的废水停止进入第二容置腔内;洗衣机内的废水进入第二废水箱内，第二废水箱内的废水液面上升，悬浮触碰球在滑槽内随之上升，当悬浮触碰球接触到触碰开关，循环泵从电源得电，循环泵动作，将第二容置腔内的废水泵入第一废水箱的第一容置腔内，将触碰开关设置为一次触碰，循环泵工作1-2min，或者在滑槽下端增设一个触碰开关，当悬浮触碰球触碰滑槽下端的触碰开关，循环泵停止工作;
当第一容置腔内的废水液面超过溢流管与第一容置腔的连接处，废水通过溢流管进入污水池，在污水池内进行拖把的清洗或者作用他用，完成后，污水池内的污水可通过污水池排水管进入下水道进水管中，实现废水的排放。
本发明结构简单，使用方便，与现有厨房设施可配套使用，利用第一废水箱和第二废水箱对生活废水和洗衣机废水进行收集，同时利用第一废水箱中的第一容置腔和第二容置腔分别对废水实现再次利用，大大提高生活废水的再次利用率，利用水量控制装置实现第二容置腔内废水量的控制，方便对马桶水箱的补充，节水效果明显。
