申请日2018.03.30
公开(公告)日2018.11.27
IPC分类号C02F9/04
摘要
本实用新型公开了一种带有固定环的污水处理桶，包括水量表、外桶、固定装置、固定环、排污管、水管、桶盖、循环泵、储存装置、卡块、内桶、过滤板和反渗透膜。本实用新型的有益效果是：该处理桶结构连接紧凑，使用简单，处理桶用于污水处理，可以过滤杂质，使污水实现循环利用，减少水资源的浪费，过滤板上阵列设置有过滤孔，提高过滤效果，储存装置为多层式结构，内部储存有消毒剂与氧化剂，内桶外侧阵列设置有卡块，可以通过卡块活动连接在外桶内部，使内桶可以灵活旋转，防止污水内部杂质沉淀，水管一侧设置有阀门，用于控制水的流量，桶盖顶部设置有透视窗，可直观的观察处理桶内部情况，固定环为活动开口式结构，工作时稳定性强。
权利要求书

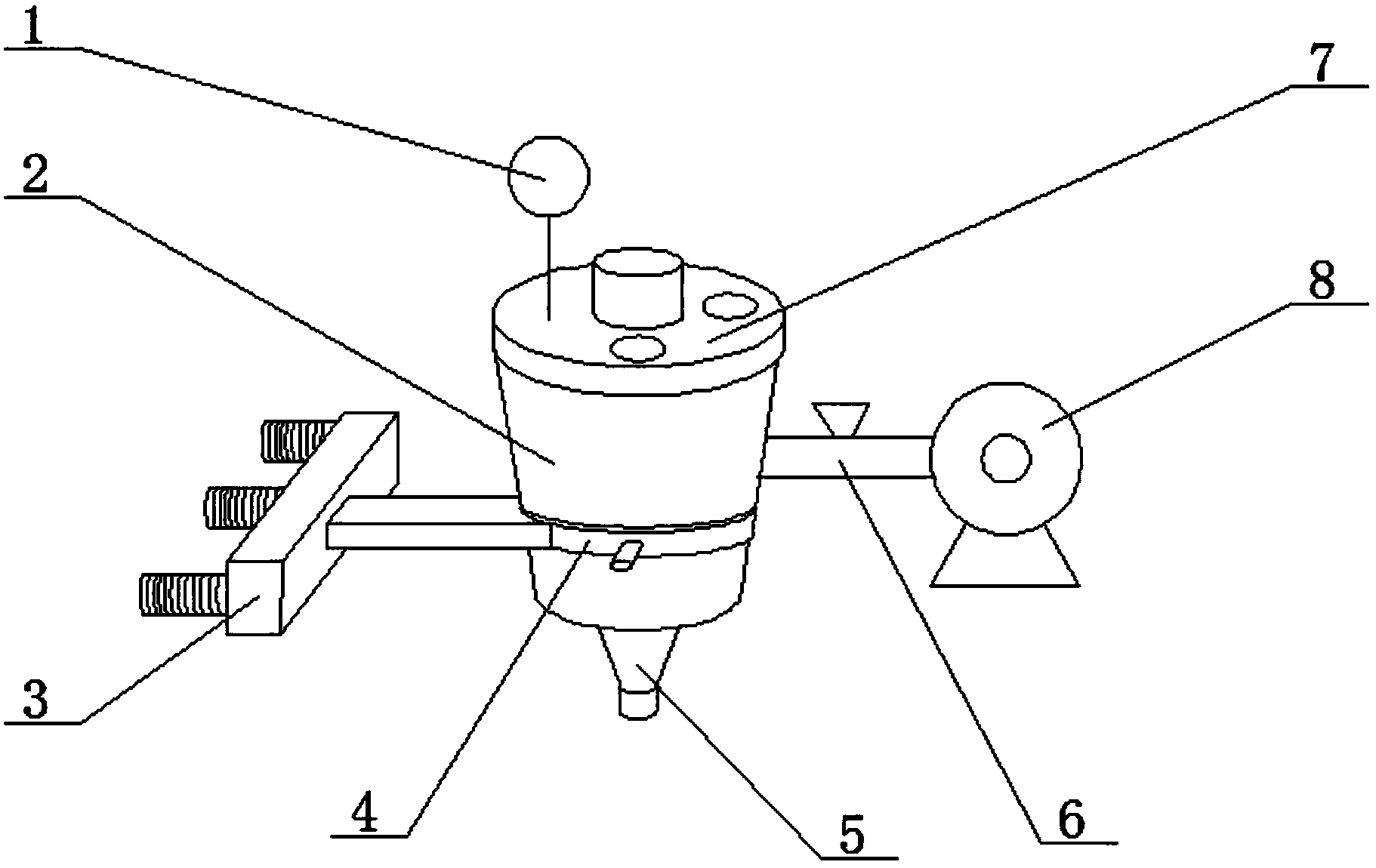

1.一种带有固定环的污水处理桶，包括水量表(1)、外桶(2)、固定装置(3)、固定环(4)、排污管(5)、水管(6)、桶盖(7)、循环泵(8)、储存装置(9)、卡块(10)、内桶(11)、过滤板(12)和反渗透膜(13);其特征在于：所述外桶(2)内部设置有内桶(11)，所述内桶(11)内部穿插设置有储存装置(9)，所述内桶(11)顶部固定安装有过滤板(12)，所述内桶(11)内部下侧设置有反渗透膜(13)，所述内桶(11)外侧阵列设置多个卡块(10)，所述内桶(11)可通过电机控制灵活转动，所述外桶(2)顶部固定安装有桶盖(7)，所述外桶(2)与桶盖(7)之间设置有防水垫，所述外桶(2)顶部一侧固定安装有水量表(1)，所述外桶(2)一侧固定连接有水管(6)，所述水管(6)一端固定连接有循环泵(8)，所述外桶(2)外侧设置有固定环(4)，所述固定环(4)一端固定安装有固定装置(3)，所述固定装置(3)一侧阵列设置有螺纹柱，所述外桶(2)底部中间位置固定安装有排污管(5)。
2.根据权利要求1所述的一种带有固定环的污水 处理桶，其特征在于：所述固定环(4)为活动式结构，且所述固定环(4)一侧设置有夹紧装置。
3.根据权利要求1所述的一种带有固定环的污水处理桶，其特征在于：所述储存装置(9)为多层式结构，且所述储存装置(9)内部设置有消毒剂与氧化剂。
4.根据权利要求1所述的一种带有固定环的污水处理桶，其特征在于：所述外桶(2)内部设置有与卡块(10)相对应的环形卡槽。
5.根据权利要求1所述的一种带有固定环的污水处理桶，其特征在于：所述过滤板(12)上阵列设置有多个过滤孔。
6.根据权利要求1所述的一种带有固定环的污水处理桶，其特征在于：所述桶盖(7)顶部设置有圆形透视窗。
7.根据权利要求1所述的一种带有固定环的污水处理桶，其特征在于：所述水管(6)一侧设置有阀门。
说明书
一种带有固定环的污水处理桶
技术领域
本实用新型涉及一种污水处理桶，具体为一种带有固定环的污水处理桶，属于污水处理领域。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，城市生活污水排放已是中国城市水的主要污染源城市，生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情。
目前污水处理桶存在一些不足之处，有的没有设置内桶，且内桶内部没有设置过储存装置，储存装置不是多层式结构，污水处理效果较差，有的内桶不能灵活旋转，容易造成污水中的杂质沉淀，堵塞排污水，有的没有设置固定环，污水处理桶使用不方便，实用性不强。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种带有固定环的污水处理桶。
本实用新型通过以下技术方案来实现上述目的：一种带有固定环的污水处理桶，包括水量表、外桶、固定装置、固定环、排污管、水管、桶盖、循环泵、储存装置、卡块、内桶、过滤板和反渗透膜;所述外桶内部设置有内桶，所述内桶内部穿插设置有储存装置，且所述储存装置为多层式结构，且所述储存装置内部设置有消毒剂与氧化剂，所述内桶顶部固定安装有过滤板，且所述过滤板上阵列设置有多个过滤孔，所述内桶内部下侧设置有反渗透膜，所述内桶外侧阵列设置多个卡块，所述内桶可通过电机控制灵活转动，所述外桶顶部固定安装有桶盖，且所述桶盖顶部设置有圆形透视窗，所述外桶与桶盖之间设置有防水垫，所述外桶顶部一侧固定安装有水量表，所述外桶一侧固定连接有水管，且所述水管一侧设置有阀门，所述水管一端固定连接有循环泵，所述外桶外侧设置有固定环，且所述固定环为活动式结构，且所述固定环一侧设置有夹紧装置，所述固定环一端固定安装有固定装置，所述固定装置一侧阵列设置有螺纹柱，所述外桶底部中间位置固定安装有排污管。
进一步的，为了达到将污水处理桶牢固固定在固定环内侧，所述固定环为活动式结构，且所述固定环一侧设置有夹紧装置。
进一步的，为了达到提高污水净化能力，所述储存装置为多层式结构，且所述储存装置内部设置有消毒剂与氧化剂。
进一步的，为了达到使内桶转动灵活可靠，所述外桶内部设置有与卡块相对应的环形卡槽。
进一步的，为了达到提高污水中杂质的过滤效果，所述过滤板上阵列设置有多个过滤孔。
进一步的，为了达到通过透视窗直观的观察污水处理桶内部的情况，所述桶盖顶部设置有圆形透视窗。
进一步的，为了达到通过阀门精准控制通过水管的水流量，所述水管一侧设置有阀门。
本实用新型的有益效果是：该处理桶结构连接紧凑，使用简单，处理桶用于污水处理，可以过滤杂质，使污水实现循环利用，减少水资源的浪费，过滤板上阵列设置有过滤孔，提高过滤效果，储存装置为多层式结构，内部储存有消毒剂与氧化剂，内桶外侧阵列设置有卡块，可以通过卡块活动连接在外桶内部，使内桶可以灵活旋转，防止污水内部杂质沉淀，水管一侧设置有阀门，用于控制水的流量，桶盖顶部设置有透视窗，可直观的观察处理桶内部情况，固定环为活动开口式结构，工作时稳定性强。
