申请日2018.03.30
公开(公告)日2018.11.27
IPC分类号G01N1/10
摘要
本发明公开了基于时间控制的污水监测采集器，解决了人工间歇取样麻烦且容易忘记取样的问题。本发明包括固定支架，滑动装置和驱动机构，滑动机构包括弧形导轨和安装有采集瓶的滑动基座，滑动基座在驱动机构的作用下匀速运动，两个采集瓶之间的弧形段距离相等，采集瓶瓶塞与圆心处连接有连接绳，弧形导轨包括同圆心的半径相同的第一圆弧段和第二圆弧段以及连接二者的半径小于二者半径的第三圆弧段，连接绳的长度大于等于圆心处到采集瓶处于第一圆弧段或第二圆弧段时的瓶塞位置的距离且小于圆心处到采集瓶处于第三圆弧段时的瓶塞位置的距离，本发明具有自动多次取样，取样准确，操作方便等优点。
权利要求书

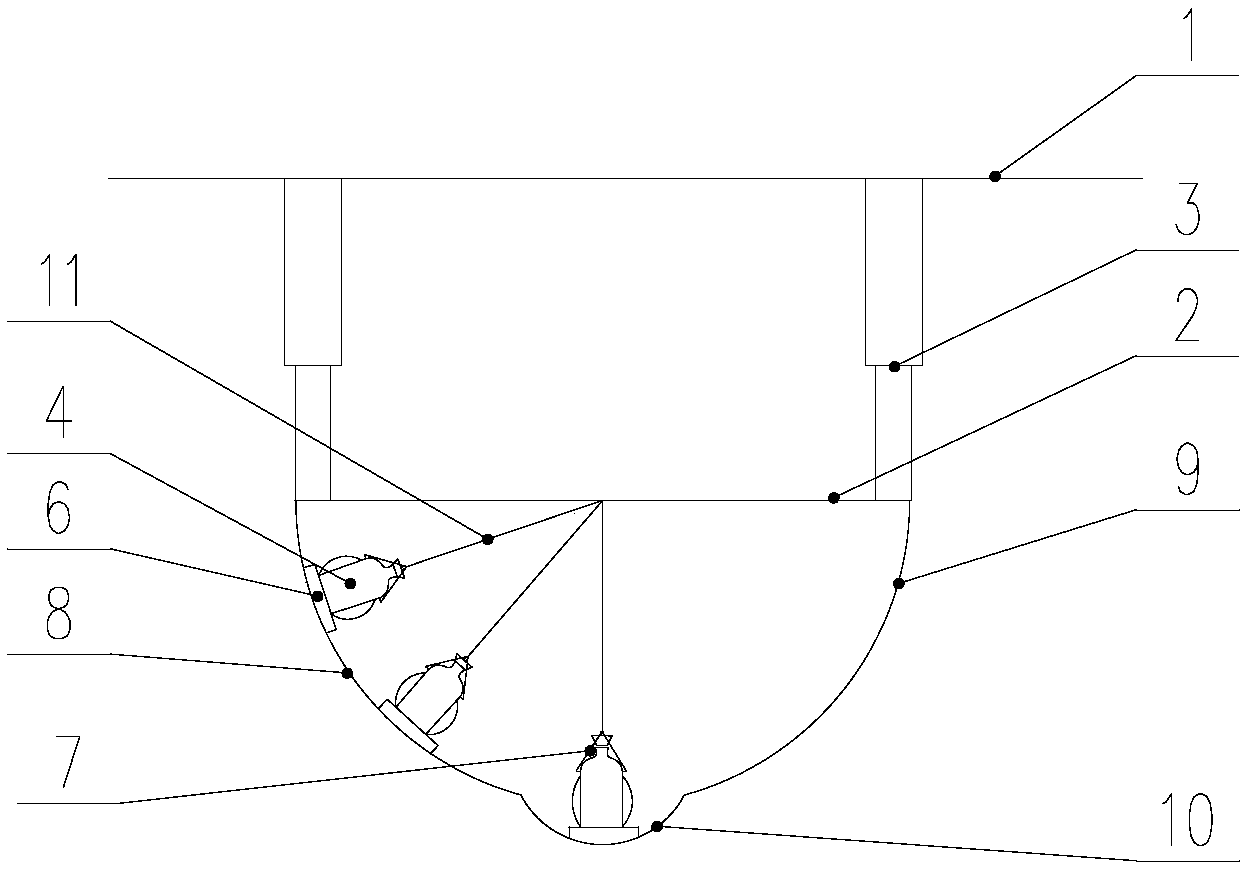

1.基于时间控制的污水监测采集器，包括采集瓶(4)，所述采集瓶(4)的瓶塞与所述采集瓶(4)的瓶口之间设置弹性连接件(7)，其特征在于，还包括固定支架、驱动机构和滑动装置，所述固定支架包括第一水平杆(1)、第二水平杆(2)以及分别与所述第一水平杆(1)和所述第二水平杆(2)连接的竖直杆(3)，所述滑动装置包括弧形导轨(5)和多个滑动基座(6)，所述滑动基座(6)置于所述弧形导轨(5)上与所述驱动机构连接并在所述驱动机构的作用下沿所述弧形导轨(5)匀速滑动，所述弧形导轨包括第一圆弧段(8)，第二圆弧段(9)和连接第一圆弧段(8)与第二圆弧段(9)的第三圆弧段(10)，所述第三圆弧段(10)处于所述弧形导轨(5)底部，所述第一圆弧段(8)和所述第二圆弧段(9)的半径相同且具有共同的圆心，所述第三圆弧段(10)的半径小于所述第一圆弧段(8)和第二圆弧段(9)的半径，多个所述采集瓶(4)分别通过弹簧套夹持于对应的多个滑动基座(6)上使得所述采集瓶的瓶口朝向所述第一圆弧段和第二圆弧段的圆心，相邻两个采集瓶(4)之间的弧形段距离相等，每个所述采集瓶(4)的瓶塞与第二水平杆(2)用连接绳(11)连接，所述第一圆弧段和第二圆弧段的圆心与连接绳(11)在第二水平杆(2)的连接点重合，所述连接绳(11)的长度等于第二水平杆(2)的连接点到采集瓶(4)处于第一圆弧段(8)或第二圆弧段(9)时的瓶塞位置的距离且小于所述第二水平杆(2)的连接点到采集瓶(4)处于第三圆弧段(10)时的瓶塞位置的距离。
2.根据权利要求1所述的基于时间控制的污水 监测采集器，其特征在于，所述弹性连接件(7)包括设置在采集瓶(4)和瓶塞上的固定环，用于固定弹性部件，采集瓶体和瓶塞上对称地设置有弹性部件，弹性部件一端通过固定环固定在瓶塞，另一端通过固定环固定在采集瓶，瓶塞与连接绳连接。
3.根据权利要求1或2所述的基于时间控制的污水监测采集器，其特征在于，所述竖直杆(3)包括内杆和外杆，所述内杆和外杆可相对运动从而实现伸长和缩短。
说明书
基于时间控制的污水监测采集器
技术领域
本发明涉及污水检测领域，具体涉及基于时间控制的污水监测采集器。
背景技术
在日常生活和工业生产中，会产生大量污水，污水对环境具有不良影响，有必要对其进行检测，在了解其中的有害成分的基础上采用相应的方法进行处理，在检测的过程中需要间隔一定时间在相同地点进行水样采集。目前，在一些小型工厂，质检人员仍然是工作人员采用取样桶/杯或取样管间隔一段时间取样，这种取样方式需要人工一次一次单独取样，比较麻烦，更严重地是可能忘记取样的问题。
发明内容
本发明所要解决的技术问题是：人工定时取样操作麻烦且容易忘记取样，本发明提供了解决上述问题的基于时间控制的污水监测采集器。
本发明通过下述技术方案实现：
基于时间控制的污水监测采集器，包括采集瓶，所述采集瓶的瓶塞与所述采集瓶的瓶口之间具有弹性连接件，还包括固定支架、驱动机构和滑动装置，所述固定支架包括第一水平杆、第二水平杆以及分别与所述第一水平杆和第二水平杆连接的竖直杆，所述滑动装置包括弧形导轨和多个滑动基座，所述滑动基座置于弧形导轨上与所述驱动机构连接并在所述驱动机构的作用下沿弧形导轨匀速滑动，所述弧形导轨包括第一圆弧段，第二圆弧段和连接第一圆弧段与第二圆弧段的第三圆弧段，所述第三圆弧段处于弧形导轨底部，所述第一圆弧段和第二圆弧段的半径相同且具有共同的圆心，所述第三圆弧段的半径小于所述第一圆弧段和第二圆弧段的半径，多个所述采集瓶分别通过弹簧套夹持于对应的多个滑动基座上使得所述采集瓶的瓶口朝向所述第一圆弧段和第二圆弧段的圆心，相邻两个采集瓶之间的弧形段距离相等，每个所述采集瓶的瓶塞与第二水平杆用连接绳连接，所述第一圆弧段和第二圆弧段的圆心与连接绳在第二水平杆的连接点重合，所述连接绳的长度大于等于第二水平杆的连接点到采集瓶处于第一圆弧段或第二圆弧段时的瓶塞位置的距离且小于第二水平杆的连接点到采集瓶处于第三圆弧段时的瓶塞位置的距离。
当需要在间隔固定时间对定点的污水水样进行采集时，将本发明的污水监测采集器置于污水池中，使其固定支架置于污水池上，使弧形导轨插入污水池中，根据需要间隔的时间，设置驱动装置驱动滑动基座匀速运动，使得与最下端的采集瓶相邻的采集瓶滑动到弧形导轨底部所用的时间为取样间隔时间，当采集瓶在第一圆弧段上滑动时，由于连接绳的长度大于或等于连接绳在第二水平杆的连接点到采集瓶瓶塞的距离，连接绳处于松弛状态，瓶塞不会被拉开，而当采集瓶滑动到弧形导轨的第三圆弧段时，由于连接绳的长度小于水平杆连接点到该圆弧段的距离，连接绳会紧绷而使得采集瓶的瓶塞被拉开形成缝隙，该点的污水通过缝隙进入该采集瓶，当该采集瓶继续滑动，连接绳重新处于松弛状态，采集瓶的瓶塞在弹性连接件的作用下与采集瓶紧密接触，保持密封，从而完成取样过程，以此类推，多个采集瓶分别间隔相同的时间一一完成在弧形导轨的第三圆弧段的定点取样。
在相同深度情况下，圆弧形导轨的长度长，可以同时安装更多的采集瓶，满足取更多污水样品的需求。其次圆弧形导轨的半径相同，在进入第三圆弧段之前能保证连接绳的松紧状态完全一致，瓶塞与采集瓶的接触紧密程度一致，在进入第三圆弧段时，各个采集瓶的连接绳的紧绷状态也一致，保证了取样点的准确定位以及取水量的一致性。
本发明优选基于时间控制的污水监测采集器，所述弹性连接件包括设置在采集瓶和瓶塞上的固定环，用于固定弹性部件，采集瓶体和瓶塞上对称地设置有弹性部件，弹性部件一端通过固定环固定在瓶塞，另一端通过固定环固定在采集瓶，瓶塞与连接绳连接。
本发明优选基于时间控制的污水监测采集器，所述竖直杆包括内杆和外杆，所述内杆和外杆可相对运动从而实现伸长和缩短，这样可以实现弧形导轨在水下的深度从而调节取样点的位置。
本发明具有如下的优点和有益效果：
1、本发明可实现多个污水样品取样，取样个数可调，节省人力;
2、本发明定时定点取样，取样点及取样量精准;
3、本发明取样点可调，且操作方便。
