申请日2003.08.12
公开(公告)日2004.12.15
IPC分类号C02F1/28; C02F1/44; C02F1/78
摘要
吸滤式生活废水循环处理机涉及民用水设备，是针对世界淡水资源开始缺乏和水费提升且昂贵的现实，并考虑到有些地方仍吃污染和劣质水的现象存在，公开的一种生活废水循环再用和对污染水的净化处理装置，整机由五部分构成：水质处理，自动控制，净水存储，运行管路和外壳装饰。其中，水处理方式是通过多个不同滤芯的滤罐自动进行串联过滤。本实用新型使用成本低，节水和净化处理效果好，安全可靠，维护简单，具有良好的推广应用价值，对家庭，对宾馆饭店和用水量大的社会团体进行节水，对吃劣质水的地区用户，都是值得考虑和进行添置的设备。
権利要求書
1，一种吸滤式生活废水循环处理机，包含有水处理部分、控制部分、储水 部分、管道部分和外壳部分，其特征是：
水处理部分是由多个装有不同滤芯的滤罐、水泵和过渡水箱组成，其中的滤 罐由3-4个串联组成，置过渡水箱的上部空间，在滤罐前有吸水管插入到过渡 水箱，滤罐后通过水泵及泵水管道和处理水水箱连通，过度水箱为一长方形的密 闭式容器，置处理机的下端，在水箱的顶部装有溢水管;
控制部分由控制电路板、传感器和电磁阀构成，控制电路板上包含有主控制 电路元件、臭氧发生器电路元件和可调定时电路元件，一统装入由塑料或铁皮制 作的密闭容器中，也置于过渡水箱的上部空间;水位传感器T1和T2置自来水箱 的上部，T3和T4置处理水箱的上部，T5、T6和T7装在过渡水箱内;它们分别和 装在管道上的电磁阀F2、F3和F1对应配套，都用防水导线与控制电路板连通。
2，按权利要求1所述的吸滤式生活废水循环处理机，其特征是所述滤罐包 括滤罐壳体、罐盖和滤芯，水平或上下交错串联，壳体是圆形的筒状容器，内外 壁做防腐处理，每罐内的滤芯为3～5片的树脂片，罐盖与滤罐质同，和滤罐密 封结合。
说明书
吸滤式生活废水循环处理机
技术领域
本实用新型涉及民用水设备，特别是涉及家庭生活废水的一种循环处理利用 装置。
背景技术
淡水资源缺乏是一个全球性的已引起了足够重视的重大问题，在我国的许多 城市，淡水不足已影响到居民的正常生活，因此，某些地区已实施超量罚款的限 量用水政策，并将兴建废水处理厂和鼓励居民废水再用作为配套的解决措施。然 而，废水处理厂的废水再用有其一定的局限性，而更广大的居民废水再用则又显 得手段不足，经检索，虽有家庭用的一些废水利用装置，但多是不经处理直接用 于冲洗便池的一些简单设施，因而节水有限，且又都是个别自行改进，未及推广， 更未见有产品上市，因此，废水再用仍停留在口号阶段，故而淡水节约问题并未 得到显著解决;另一方面，废水再用也是城镇居民的一种愿望，因为昂贵的水费 (每吨1.5-2.0元)已迫使许多居民都在想如何才能节约用水。
除上述的节水要求外，对于一些水质较差、水污染严重的地区和一些靠吃河 水或地表自打的劣质井水的用户来说，能够有一个好水吃则更是迫切的要求。
本实用新型的目的在于针对上述情况，对已申请的申请号为02154422.0的 《柜式生活废水循环处理利用机》发明进行改进，提供一种既可以用到对各家各 户的日用废水进行处理和循环使用方面，又可以用到对污染水和劣质水进行净化 处理方面的两用设备，一机两用是通过选用不同的滤芯和进行多级负压过滤来实 现，以此，对于水质较好的地区，既可以大量节约淡水，使个人节省不小的开支， 使社会减轻供水负担和减少财政补贴，保护环境，稳定水资源，也可以对水质不 好的地区的用户，对食用水作净化处理，保护身体健康。
发明内容
本实用新型的外形酷似一台家用双开门电冰箱，占地面积不大，电源使用 220V的交流市电，功率不大于200W，由电子电路自动控制短时间间歇式工作。 正面是弧形，下门平开，约占柜高的1/3，侧面安装有进水、出水及溢水管道接 口。

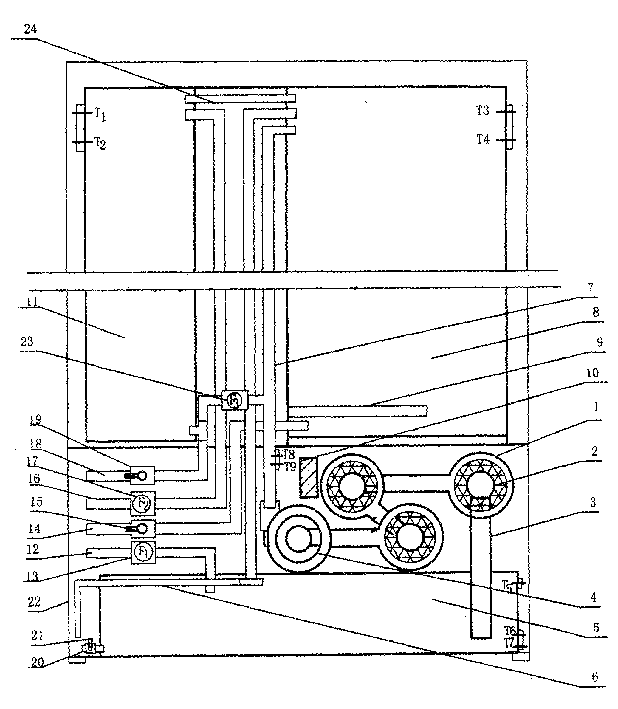

对照图1，整机大体由五部分构成：
a，水处理部分。主要由3-4个装有不同滤芯的滤罐，水泵和过渡水箱，臭 氧发生器等组成，其中所述滤罐包括带旋盖的滤罐壳体1、滤芯2和吸水管3， 壳体采用薄钢板卷制，是圆形的筒状容器，内外壁做防腐处理，罐盖旋紧后要保 证处理水不外渗，几个滤罐和水泵4可上下或水平交错串联一起;所述滤芯2 为3～5片的树脂片，由简单模具压制而成，每罐的滤芯可根据不同的要求进行 选配，由生产厂家来随机提供大部分情况下的最佳组合方案供用户使用时参考和 选择;过渡水箱5为一长方形的密闭式容器，置处理机的下端，内有吸水管3 和滤罐连通，在水箱的顶部装有溢水管6，该溢水管6同时也是处理水储水箱8 的溢水管，另外，在水箱的侧壁上安装有水位传感器T5、T6和T7，用于控制 箱内水位;所述水泵4将负压吸滤后的过滤水通过泵水管道7泵入到过滤水储水 箱8内，过滤水储水箱容积较大，在箱的上部也装有水位传感器T3和T4，用于 控制箱内的储水水位，同时，在水箱的底部，还装有一个臭氧输出头9用于消毒 杀菌，本实用新型安装的是一个负氧离子发生器，其控制线路10置储水箱外的 过滤罐室内，此外，在泵水管道7的适当部位加装有传感器T8和T9，用于控制 水泵内的存水，这部分部件全部安装在整机的下部空间;
b，控制部分。主要有电子控制电路，臭氧发生器电路，可调定时电路，水 位传感器，电磁阀等。水位传感器靠水导通来提供三个水箱和泵水管道内的水位 信息给控制电路，由控制电路10按照设计的程序进行控制以实现自动进水、处 理、泵水、截止和消毒，臭氧发生器自制，启闭由可调定时电路控制，与工作电 路和主控制电路共装一起，图中以编号10示;
c，储水部分。主要是存放处理后水的储水箱8和自来水备用水箱11，它们 置装于整机的上部;
d，管道部分。包含有备用自来水进水出水、废水进水、处理水泵水出水各 管道及自动手动阀门，将存储、处理和使用有机结合起来;
e，外壳部分。金属框架结构，外蒙薄壳，壳内框架占大半部分的上面用作 置放两个封闭式水箱，小半部分的下面正面是一平开小门，门内是处理机的全部 核心部件，它们的安装、维护以及滤芯清理等均在此处进行。
整个电子自动控制电路板10，是由晶体管、阻容元件、继电器和市电整流 部分构成的几个单元电路组成，分别控制水泵的启闭、废水进出量、自来水进出 量、处理水进出量等，依此组成各个水位的自动控制和决定电机和电磁阀的开、 闭。臭氧发生器电路采用常规电路，臭氧发生器的开、闭由可调定时电路控制， 采用间歇工作方式进行消毒。
整机的机械结构示图，由图1、图2标出，主控制电路原理图由图3所示。
