申请日2018.03.30
公开(公告)日2018.07.27
IPC分类号C02F9/14; C02F103/30
摘要
本发明公开一种组合式纺织印染废水处理系统。包括通过管道依次连通的格栅井、调节池、预臭氧氧化单元、混凝沉淀池、超声强化电化学单元、生物接触氧化池、气浮池和紫外线辅助的臭氧催化氧化单元;紫外辅助的臭氧催化氧化单元包括反应池，反应池底部设置有回流口，回流口通过回流管与所述生物接触氧化池进水口连通。本发明通过加入预臭氧氧化单元对其后续混凝沉淀工艺起助凝作用、加入超声强化电化学单元提高废水的可生化性、加入紫外辅助的臭氧催化氧化单元对废水进行深度处理;本发明能有效去除废水中各类污染物质，克服了传统的处理工艺出水水质不达标的问题，出水水质好、运行稳定、出水满足国家排放标准。
权利要求书
1.一种组合式纺织印染废水处理系统，其特征在于，包括通过管道依次连通的格栅井、调节池、预臭氧氧化单元、混凝沉淀池、超声强化电化学单元、生物接触氧化池、气浮池和紫外线辅助的臭氧催化氧化单元;
所述紫外辅助的臭氧催化氧化单元包括反应池，所述反应池内设置有催化剂层;反应池的底部设置有曝气头，曝气头进气口与一臭氧发生装置出气口连通，反应池的池壁上还设置有紫外线灯管;所述反应池底部设置有回流口，所述回流口通过回流管与所述生物接触氧化池进水口连通。
2.根据权利要求1所述的一种组合式纺织印染废水处理系统，其特征在于，所述格栅井内沿水流方向依次设置有用于拦截杂质的第一格栅和第二格栅，所述第一格栅的栅距为8-10mm，所述第二格栅的栅距为1-3mm。
3.根据权利要求1所述的一种组合式纺织印染废水处理系统，其特征在于，所述预臭氧氧化单元包括反应塔和用于向反应塔内充入臭氧的臭氧发生器，所述反应塔的上部设置有进水口，所述进水口通过管道与所述调节池的出水口连通;所述反应塔的塔底设置有曝气头，所述臭氧发生器的出气口通过输气管与所述曝气头的进气口连通;反应塔臭氧浓度为0.5-1.0mg/L，臭氧与废水的接触时间为5-30min。
4.根据权利要求1所述的一种组合式纺织印染废水处理系统，其特征在于，所述混凝沉淀池内投放有絮凝药剂;
所述超声强化电化学单元包括用于对废水进行电化学氧化处理的电化学氧化装置，所述电化学氧化装置的阳极与阴极之间设置有超声波发生器;
所述气浮池内还设置有刮污机。
5.根据权利要求1所述的一种组合式纺织印染废水处理系统，其特征在于，所述生物接触氧化池内填有纤维状的填料载体，所述载体上附着有生物膜。
6.根据权利要求4所述的一种组合式纺织印染废水处理系统，其特征在于，所述电化学氧化装置的阳极为钛基二氧化铅、二氧化锡或二氧化钌电极，阴极为不锈钢、碳毡或玻璃碳电极;电化学氧化装置的电源为恒电位仪，电流密度在5-40mA/cm2。
7.根据权利要求5所述的一种组合式纺织印染废水处理系统，其特征在于，所述生物接触氧化池中填料填充率大于或等于50%;填料的结构为伞状、垫状或星状。
8.根据权利要求1所述的一种组合式纺织印染废水处理系统，其特征在于，所述催化剂层由含有过渡金属元素的催化剂填料构成，所述过渡金属元素包括Cu、Fe、Co中的一种或多种。
说明书
一种组合式纺织印染废水处理系统
技术领域
本发明涉及废水处理技术领域，尤其涉及一种组合式纺织印染废水处理系统。
背景技术
印染废水是纺织印染企业在加工棉、麻、化学纤维及混纺产品过程中产生的工业废水。纺织印染产业是一个高耗水高排放的产业，印染废水水量大，每印染加工1吨纺织品耗水100-200吨，其中80-90%会成为废水。据不完全统计，我国印染废水排放量约为每天300万-400万吨。纺织印染废水包括退浆废水、煮炼废水、漂白废水、丝光废水，染色废水、印花废水、整理工序废水、碱减量废水，废水中含有染料、浆料、助剂、油剂、酸碱、纤维杂质、砂类物质、重金属离子、无机盐等，具有水量大、毒性大、有机污染物含量高、色度深、碱性大、水质变化大、可生化性能差等特点。印染废水中污染物质大多难降解，有些甚至具有致癌、致畸、致突变作用，如果废水不经过处理直接排放，会对环境造成巨大污染，并可能通过食物链直接或间接地影响人们的身体健康。
由于印染废水的上述特点，常规的直接生化处理技术效果不理想，很难保证出水水质达标。并且随着印染工业的迅猛发展，印染工艺上新型染料、助剂等难生化降解物质的大量使用，印染废水的处理难度大大增加。因此，开发一种新的纺织印染废水处理系统显得尤为重要。
发明内容
针对上述问题，本发明提供一种组合式纺织印染废水处理系统。

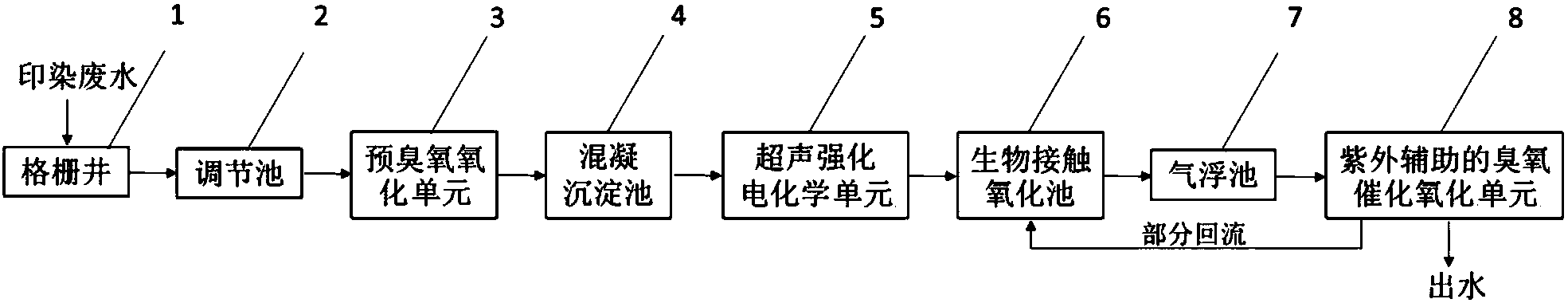

为达到上述目的，本发明一种组合式纺织印染废水处理系统，包括通过管道依次连通的格栅井、调节池、预臭氧氧化单元、混凝沉淀池、超声强化电化学单元、生物接触氧化池、气浮池和紫外线辅助的臭氧催化氧化单元;
所述紫外辅助的臭氧催化氧化单元包括反应池，所述反应池内设置有催化剂层;反应池的底部设置有曝气头，曝气头进气口与一臭氧发生装置出气口连通，反应池的池壁上还设置有紫外线灯管;所述反应池底部设置有回流口，所述回流口通过回流管与所述生物接触氧化池进水口连通。
进一步地，所述格栅井内沿水流方向依次设置有用于拦截杂质的第一格栅和第二格栅，所述第一格栅的栅距为8-10mm，所述第二格栅的栅距为1-3mm。
进一步地，所述预臭氧氧化单元包括反应塔和用于向反应塔内充入臭氧的臭氧发生器，所述反应塔的上部设置有进水口，所述进水口通过管道与所述调节池的出水口连通;所述反应塔的塔底设置有曝气头，所述臭氧发生器的出气口通过输气管与所述曝气头的进气口连通;反应塔臭氧浓度为0.5-1.0mg/L，臭氧与废水的接触时间为5-30min。
进一步地，所述混凝沉淀池内投放有絮凝药剂;
所述超声强化电化学单元包括用于对废水进行电化学氧化处理的电化学氧化装置，所述电化学氧化装置的阳极与阴极之间设置有超声波发生器;
所述气浮池内还设置有刮污机。
进一步地，所述生物接触氧化池内填有纤维状的填料载体，所述载体上附着有生物膜。
进一步地，所述电化学氧化装置的阳极为钛基二氧化铅、二氧化锡或二氧化钌电极，阴极为不锈钢、碳毡或玻璃碳电极;电化学氧化装置的电源为恒电位仪，电流密度在5-40mA/cm2。
进一步地，所述生物接触氧化池中填料填充率大于或等于50%;填料的结构为伞状、垫状或星状。
进一步地，所述催化剂层由含有过渡金属元素的催化剂填料构成，所述过渡金属元素包括Cu、Fe、Co中的一种或多种。
本发明一种组合式纺织印染废水处理系统，采用预臭氧氧化对后续混凝沉淀工艺起助凝作用;通过采用超声技术与电化学氧化组合工艺，利用超声波的空化作用实现水体内部高速混合，增强电化学反应过程中电极与溶液之间的固液传质过程，并清洗电极表面避免电极污染，充分发挥电化学反应器中阳极的氧化有机物的能力和阴极的还原重金属的能力，有效提高了废水的可生化性，为后续生物接触氧化法提供了有利条件。
通过采用紫外辅助的臭氧催化氧化系统，其中臭氧催化材料和紫外光有效提高了臭氧利用率和臭氧氧化反应过程的速率，对污水难降解有机物的去除效果更为显著，同时还可降低废水深度处理的成本。
与此同时，本发明提供的组合式纺织印染废水处理系统，抗冲击负荷能力强、出水水质稳定、处理效果好等。印染废水通过本系统处理，废水中各类污染物质得到有效去除，出水满足国家排放标准，对减轻环境污染压力，促进印染企业发展有重要意义。
