申请日2001.09.11
公开(公告)日2003.02.12
IPC分类号F23G7/04
摘要
一种高浓度废水焚烧炉，包括烟囱、炉拱、烧煤炉、炉体滚筒，其特征是护烘内安装有炉体滚筒，滚筒呈倾角安装，滚筒一端接烧煤炉，另一端接烟囱的烟道口，滚筒两端下部安装有托轮支架，中部安装减速传动齿轮，进水管一端从烟道口进入炉体滚筒内。本实用新型结构简单，投资少，由于高浓度废水经烟气预热温度提高，有机物得以充分燃烧，同时能使烟气经过废水的洗涤除尘，确保空气达标排放，并经生产实践证实，该装置能使高浓度废水得到彻底处理。
権利要求書

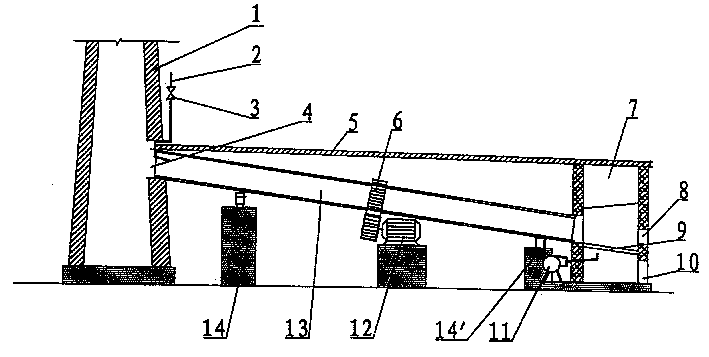

1、一种高浓度废水焚烧炉，包括烟囱(1)、炉拱(5)、烧煤炉(7)、炉体滚筒 (13)，其特征在于：护烘(5)内安装有炉体滚筒(13)，滚筒(13)呈4-10° 倾角安装，滚筒(13)一端接烧煤炉(7)，另一端接烟囱(1)的烟道口(4)， 滚筒(13)中部安装减速传动齿轮(6)，减速传动齿轮(6)通过主动轮与电 动机(12)相连，进水管(2)上设有阀门(3)，其一端从烟道口(4)进入炉 体滚筒(13)内。
2、根据权利要求1所述的高浓度废水焚烧炉，其特征在于：滚筒(13)两端 下部安装有托轮支架(14)、(14′)。
说明书
高浓度废水焚烧炉
技术领域
本实用新型涉及环保装置，尤其是一种高浓度废水焚烧炉。
背景技术
食品工业、制药工业、印刷业等行业产生大量的高浓度有机废水，由于浓 度高，污染特重，不处理排放将造成严重的污染。不仅破坏生态，加剧水荒， 还严重危害工农业生产和人类的健康与安全。目前国内外处理高浓度有机废水 的方法大多采用生物处理技术，将高浓度有机废水混入低浓度有机废水中，再 采用厌氧处理装置、升流式厌氧污泥床、流化床、厌氧反应器等。导致工艺流 程长、投资较大。还有将高浓度有机废水采用喷雾、喷油燃烧的方法，这种方 法对设备技术要求高、不易控制、投资大、处理成本高。
发明内容
本实用新型的目的在于设计一种投资少、处理成本低，能使高浓度有机废 水得到彻底处理的高浓度废水焚烧炉。
本实用新型的目的采用以下技术方案达到：高浓度废水焚烧炉包括烟囱、 炉拱、烧煤炉、炉体滚筒，其特征是护烘内安装有炉体滚筒，滚筒呈4-10° 倾角安装，滚筒一端接烧煤炉，另一端接烟囱的烟道口，滚筒两端下部安装有 托轮支架，中部安装减速传动齿轮，减速传动齿轮通过主动轮与电动机相连。 进水管上设有阀门，其一端从烟道口进入炉体滚筒内。高浓度废水经进水管、 阀门穿进烟囱经烟道口进入滚筒内，高浓度废水在滚筒内从上到下经烟气预热 段、干燥蒸发段进入下部的燃烧段。在烧煤炉中，煤燃烧产生的高温烟气进入 滚筒下端使经干燥的有机物燃烧，燃烧废气与烟气一起向上方流动，并与废水 接触，使烟尘得到洗涤。滚筒内因烟囱抽力，形成负压操作，无烟气、臭气外 逸，经脱尘的烟气经烟囱达标排放。高浓度有机废水得到彻底处理。
本实用新型的显著效果在于，装置简单投资少，由于采用逆流方法，高浓 度废水经烟气预热温度提高，废水中的水分蒸发，有机物得以充分燃烧，且充 分利用废水中有机污染物的发热量，同时能使烟气经过废水的洗涤除尘，确保 空气达标排放，并经生产实践证实，该装置能使高浓度废水得到彻底处理。并 且它是一种废水有机物浓度愈高处理成本愈低的经济实用装置。
