申请日2001.09.10
公开(公告)日2002.09.04
IPC分类号F16K15/18
摘要
一种污水处理专用止回阀,阀板由底板、筋板、加强筋盖板、方孔U型板、垫板等组焊而成,其中U型板加垫板焊接在底板上组成方孔,在底板和盖板之间固定有筋板和加强筋,阀杆穿过方孔固定在阀体上。在阀体上还增加了隔离缸,隔离缸固定在阀体上,上端腔体为液压油腔,经过单向节流阀接至缓闭阻尼缸,下端腔体为介质腔,经过球阀接至该止回阀阀门管道的前端。改进后的污水处理专用止回阀,工作平稳,逆止关闭无噪声,关闭时间可以调整,阀板在逆止缓闭和开启运转灵活,在具有腐蚀性的悬浮固液两相介质或杂物等非常恶劣的情况下,无积污和挂丝现象,均可保持优异的逆止密封性能。
権利要求書
1.一种污水处理专用止回阀，由阀体、阀杆、缓闭阻尼缸等 组成，其特征在于：阀板由底板、筋板、加强筋盖板、方 孔U型板、垫板等组焊而成，其中U型板加垫板焊接在底 板上组成方孔，在底板和盖板之间固定有筋板和加强筋， 阀杆穿过方孔固定在阀体上。
2.根据权利要求1所述污水处理专用止回阀，其特征在于： 在阀体上还增加了隔离缸，其由缸体、活塞、上下端组成， 隔离缸固定在阀体上，上端腔体为液压油腔，经过单向节 流阀接至缓闭阻尼缸，下端腔体为介质腔，经过球阀接至 该止回阀阀门管道的前端。
3.根据权利要求1所述污水处理专用止回阀，其特征在于： 止回阀可以使用一个或两个隔离缸。
说明书
一种污水处理专用止回阀
一.技术领域：
本新型涉及一种阀门结构，特别涉及一种污水处理止回阀。
二.背景技术：
目前污水处理所使用的止回阀种类很多，一般有：碟式止回阀、 旋启多瓣式止回阀、消声止回阀、微阻缓闭旋启式止回阀等较为普 通的止回阀，如图1所示为微阻缓闭旋启式止回阀结构示意图;对 于固液两相含腐蚀性和腐烂杂物的介质来说，阀门的逆止关闭和开 启则会受到沉淀物、杂物和介质腐蚀的影响，而不能灵活运转和关 闭到位，因而阀门泄露量很大;另外，污水处理厂污水处理管线一 般口径比较大，如处于汛期时其排污量要求很大，对其止回阀的流 阻要求显得尤为重要。如图1所示为微阻缓闭旋启式止回阀结构示 意图，该结构的缓闭介质由于采用自身介质，其缓闭系统易受介质 腐蚀而失去缓闭作用，阀板采用整块设计，其自重较大，虽配有平 衡锤，但其阀板逆止缓闭不灵活，影响阀门的使用受命，影响其系 统的排污能力。
三.发明内容
本新型的目的在于：设计一种新型污水处理专用止回阀以达到 很好解决固液两项含腐蚀性和腐蚀杂物等对阀门逆向关闭的影响。

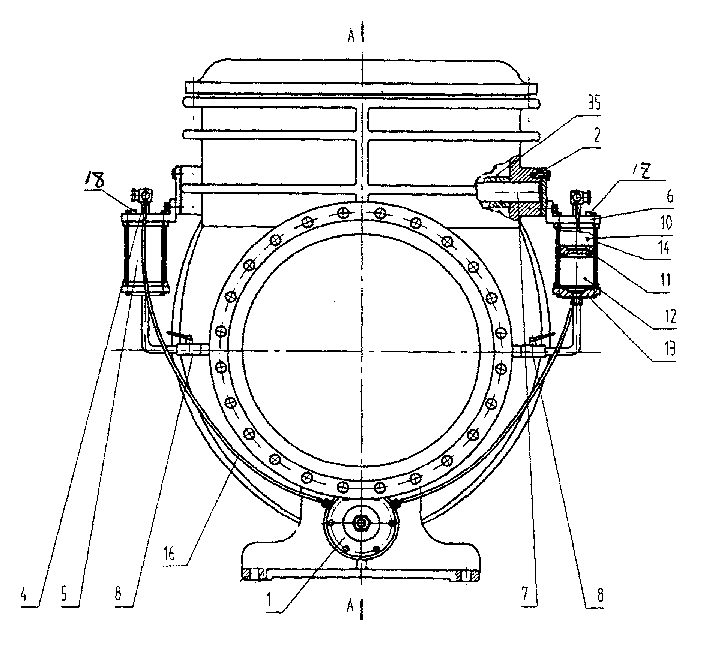

本结构是这样实现上述目的，对已有的微阻缓闭旋启式止回阀 进行了改进，改进后的阀板由底板、筋板、加强筋盖板、方孔U型 板、垫板等组焊而成，其中U型板加垫板焊接在底板上组成方孔， 在底板和盖板之间固定有筋板和加强筋，阀杆穿过方孔固定在阀体 上，在阀体上还增加了隔离缸，其由缸体、活塞、上下端盖组成， 隔离缸悬挂固定在阀体上，上端腔体为液压油腔，经过单向节流阀 接至缓闭阻尼缸，下端腔体为介质腔，经过球阀接至该止回阀阀门 管道的前端。
改进后的污水处理专用止回阀，工作平稳，逆止关闭无噪声， 关闭时间可以调整，阀板在逆止缓闭和开启运转灵活，在具有腐蚀 性的悬浮固液两项介质或杂物等非常恶劣的情况下，无积污和挂丝 现象，均可保持优异的逆止密封性能。
