申请日2003.08.25
公开(公告)日2004.08.18
IPC分类号C02F3/02
摘要
生物氧化固液分离一体化水处理装置，涉及水及废水处理设备的制造技术，用作微污染河水及城市污水和有机工业废水的生物处理以及生物膜(泥)与处理水的高效分离。本实用新型由悬浮生物载体流动床(1)或活性污泥曝气池(9)和悬浮生物载体静止床(2)通过过水隔板分隔有机组合而成。正常运行时，生物流动床或活性污泥曝气池常年曝气，而静止床则定期或需要时曝气，以翻动载体防止堵塞，曝气时悬浮载体可流化全池，静止时悬浮载体浮于水中。流动床或活性污泥曝气池主要承担降解有机污染物的作用，而静止床不仅具有生物氧化作用，而且利用生物膜的吸附过滤作用，还具有固液分离功能，可以替代二次沉淀池，大大节省建设的投资和占地面积。
権利要求書

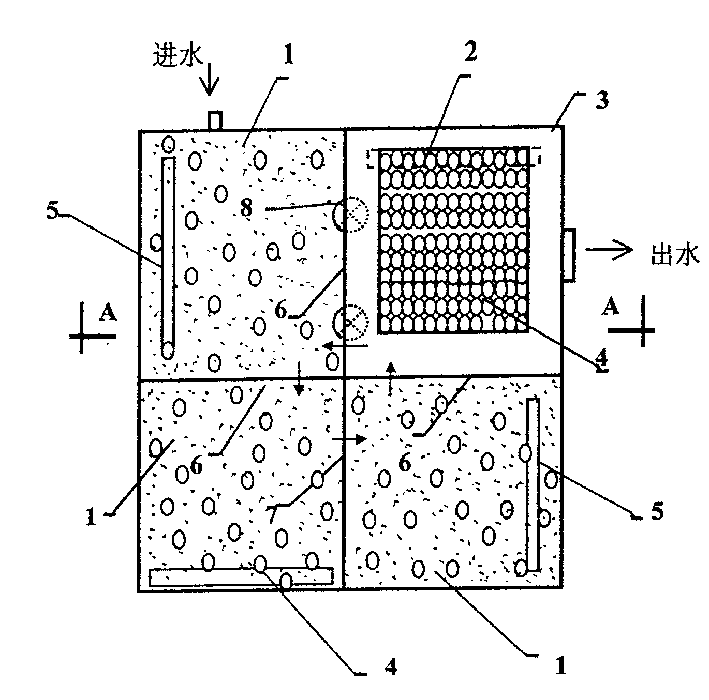

1.生物氧化固液分离一体化水处理装置，包括悬浮载体生物流动床(1)或 活性污泥曝气池(9)，悬浮生物载体静止床(2)，下过水隔板(6)，上过水隔 板(7)，曝气管(5)，推进器(8)，其特征在于：悬浮载体生物流动床(1)或 活性污泥曝气池(9)内设置下过水隔板(6)和上过水隔板(7);悬浮生物载 体流动床(1)或活性污泥曝气池(9)与上端附设出流装置(3)和下端设有排 泥装置的悬浮生物载体静止床(2)间采用下过水隔板(6)分隔，在悬浮载体 生物流动床(1)或者悬浮生物载体静止床(2)下可设置推进器(8)。
说明书
生物氧化固液分离一体化水处理装置
技术领域
生物氧化固液分离一体化水处理装置，涉及水及废水处理设备的制造技术， 用于对微污染河水、城市污水、有机工业废水的生物降解和生物膜(泥)的固 液分离处理。
背景技术
目前在水及废水处理中采用的生物处理设备，生物反应池和二次沉淀池是 必需的，通常在进行生物处理时，污水进入生物反应池处理后，还需要经过二 沉池的沉淀才可排放。生物反应池与二次沉淀池是两个相互独立的设备，它们 的体积比一般为1∶1/2～1/3，面积比1∶1/2，可见二次沉淀池的投资和占地面积 要占去生物处理设备总投资和总的占地面积相当大的部分，所以采用二次沉淀 池作固液分离进行生物处理的投资高，占地大，水处理的成本高，在一定程度 上妨碍了采用生物方法进行水处理的推广应用。
发明内容
为了克服现有生物处理装置中的二次沉淀池体积相对过大，造成水处理的 投资大、成本高的缺点，发明人经研究提出了一种结构新型，以悬浮载体静止 床替代二次沉淀池，水处理成本较低、效果好、占地少的生物氧化固液分离一 体化水处理装置。
本实用新型采用在曝气池中加有悬浮生物载体而成的悬浮生物载体流动床 或者活性污泥曝气池与悬浮生物载体静止床通过过水隔板的分隔有机组合而 成。装置的整体结构形式可以设计成矩形或圆形或椭圆形，其中悬浮生物载体 流动床或者活性污泥曝气池的结构形式可以是方形或长方形或扇形或环形，悬 浮生物载体静止床的结构形式可以是方形或长方形或扇形。装置内的悬浮生物 载体流动床或者活性污泥曝气池与悬浮生物载体静止床的大小、结合方式根据 水处理要求设置。在悬浮生物载体流动床或者活性污泥曝气池和悬浮生物载体 静止床的底部设置曝气设备，给流动床或者活性污泥曝气池内常年曝气，使投 放在流动床里面的生物载体可随处理水流漂浮、滚动和不断地循环，分解污水 中的有机物和进行氨氮硝化。静止床内定期或根据水处理的需要时曝气，以翻 动悬浮生物载体，静止时悬浮生物载体浮于水中，使得生物载体不仅具有生物 氧化的作用，而且还具有进行生物过滤、吸附、分离生物泥(膜)的功能，因 此，悬浮载体生物静止床可以替代体积和面积庞大的二次沉淀池。在静止床或 流动床或曝气池内还设有推进器以促使活性污泥混合液在整个装置内不停地作 全池循环、流动。被分离的活性污泥(膜)自动或由设在悬浮生物载体静止床 下的推进器或泵送回流到流动床或曝气池内与进水混合或者被排出，以保持流 动床或曝气池内有较高的活性污泥浓度。悬浮生物载体采用比表面积大、比重 适当、利于挂膜和易于各种生物生长的悬浮载体。
本实用新型的特点在于：由于装置采用了悬浮生物载体流动床与悬浮生物 载体静止床的有机组合而成，使得在污水处理时就可有效地进行对有机物生物 降解、氨氮硝化、固液分离，其中悬浮生物载体静止床在整个水处理中既是生 物氧化的组成部分，又具有生物过滤、吸附、分离生物泥(膜)的作用，替代 了目前水处理中必需的，容积、面积庞大的二次沉淀池，因此，本实用新型与 现有的生物处理装置相比可大大节省建设投资、占地面积，降低了水处理的成 本。
