申请日2001.09.18
公开(公告)日2002.08.07
IPC分类号C02F1/48
摘要
一种离子静电水处理器用的离子棒,属水处理领域。其构成包括一金属芯棒和设置在金属芯棒外的绝缘层,其特征在于所述的绝缘层由紧密套接在金属芯棒上的热缩绝缘导管所构成,在芯棒的电输入端还设置有一机械密封结构,所述的机械密封结构由设置在热缩绝缘导管外的隔离套、设在隔离套外的连接套以及分别设在连接套与隔离套之间、隔离套与热缩绝缘导管之间的密封材料所构成。利用热缩绝缘导管可满足本离子棒做成任意长度以增大静电场。机械式密封结构保证了绝缘层不易损坏。可替代现有的离子棒使用。
権利要求書

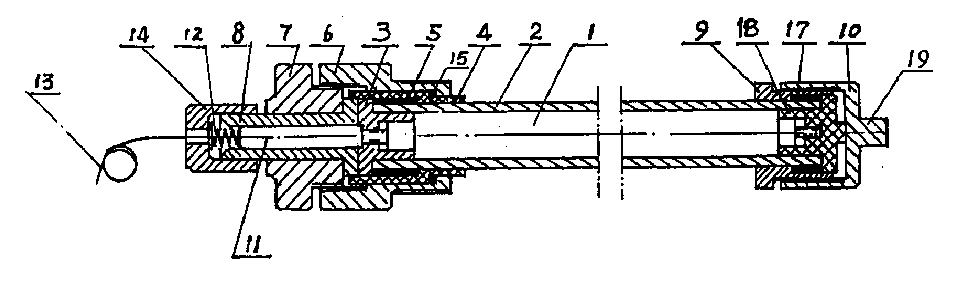

1、一种离子静电水处理器用的离子棒，包括一金属芯棒和设置 在金属芯棒外的绝缘层，其特征在于所述的绝缘层由紧密套接在金属 芯棒上的热缩绝缘导管所构成，在芯棒的电输入端还设置有一机械密 封结构，所述的机械密封结构由设置在热缩绝缘导管外的隔离套、设 在隔离套外的连接套以及分别设在连接套与隔离套之间、隔离套与热 缩绝缘导管之间的密封材料所构成。
2、如权利要求1所述的离子静电水处理器用的离子棒，其特征 是所述的连接套为螺纹式连接套，在所述的隔离套中还设有一对接在 芯棒端部的筒状加强绝缘子，在加强绝缘子的外端设有一输入绝缘导 管，该输入绝缘导管具有一安装凸台，在该绝缘导管与螺纹式连接套 之间设有一可压接在该绝缘导管的安装凸台上的压紧螺栓头，在输入 绝缘套管中设有一电联接铜柱与芯棒端部相接，在输入绝缘导管的外 端设有一螺母套，在螺母套与电联接铜柱之间设有一压缩弹簧。
3、如权利要求1所述的离子静电水处理器用的离子棒，其特征 在于所述的芯棒的末端设置有一由套接在热缩绝缘导管外的锁紧螺 栓、连接于锁紧螺栓的定位端盖、设在锁紧螺栓中的密封材料和加强 绝缘子构成的机械式密封结构。
说明书
一种离子静电水处理器用的离子棒
技术领域：
本实用新型涉及一种水处理器。特别涉及的是离子静电水处理器 用的离子棒。
技术背景：
静电水处理技术是目前世界上处理领域中较为先进的技术之一。 其开发应用已十分广泛。如加拿大约克能源公司所研制的“ION-STICK 离子静电水处理器”由高压静电发生器和一根两端密封予以绝缘，表 面涂有特氟隆的铝质离子棒所构成。这种处理器的缺点是其离子棒的 特氟隆涂层不致密，且易被破坏，因而容易漏电，工作性能和可靠性 不高。此外，中国专利CN2238833Y公开了一种“新型静电除垢器”， 其离子棒简单地由金属铝棒和包覆在金属铝棒外部的聚四氟乙烯制成 的绝缘层构成。这种离子棒的缺点是因工艺的限制而不能做长，因而 产生的静电场有限，水处理能力不高，效果较差。
发明内容：
本实用新型的目的是克服现有技术的上述缺点，为离子静电水处 理器提供一种长寿命、高效率、高能力的离子棒。
实现本实用新型目的的离子棒的构成包括一金属芯棒和设置在金 属芯棒外的绝缘层，所述的绝缘层由紧密套接在金属芯棒上的热缩绝 缘导管所构成，在芯棒的电输入端还设置有一机械密封结构，所述的 机械密封结构由设置在热缩绝缘导管外的隔离套、设在隔离套外的连 接套以及分别设在连接套与隔离套之间、隔离套与热缩绝缘导管之间 的密封材料所构成。
本实用新型采用热塑绝缘导管担任芯棒的绝缘层，在电源输入端 设置机械密封机构，工艺成熟，方便易行，可根据需要而制成任意长 度，从而使静电场的作用范围不受限制，在提高处理效果的同时，也 可提高处理效率。另一方面，热缩导管以“热缩”的方式包覆在芯棒 外缘，使该绝缘层的密度大，加上设置在电源输入端的机械式密封结 构，工作可靠，不易损坏而具备长寿命。
本实用新型与现有离子棒相比的优点是：
1，可根据需要制成任意长度，工作可靠，寿命长;
2，可根据使用场合的情况而做成弯曲的、对列平板式的或螺旋 式等特别形状的离子棒，其截面也可与水容器的形状相对应，从而保 证在异形容器中能均匀分布电场强度，使水的处理更均匀、更完全， 最大限度地去适应不同要求的水处理场合。
3，工艺成熟，制作容易，工作可靠性高，不易损坏。可替代现 有离子棒使用。
