申请日2001.09.22
公开(公告)日2002.07.03
IPC分类号E03F5/22
摘要
本实用新型提供一种全自动自清池井式污水泵站,包括污水集水装置、泵及控制系统,其特点是:所述的污水集水装置为一由筒壁及筒底构成的井筒,井筒筒壁上设置入水管口和出水管口,井筒底上设置泵座,井筒内至少设置一台螺旋离心泵,螺旋离心泵出水口通过出水管与井筒筒壁设置出水管口相接,螺旋离心泵还通过电缆与独立控制箱内的控制系统连接。可减少建设成本、节约土地和空间、降低运行费用,减轻污染。
権利要求書

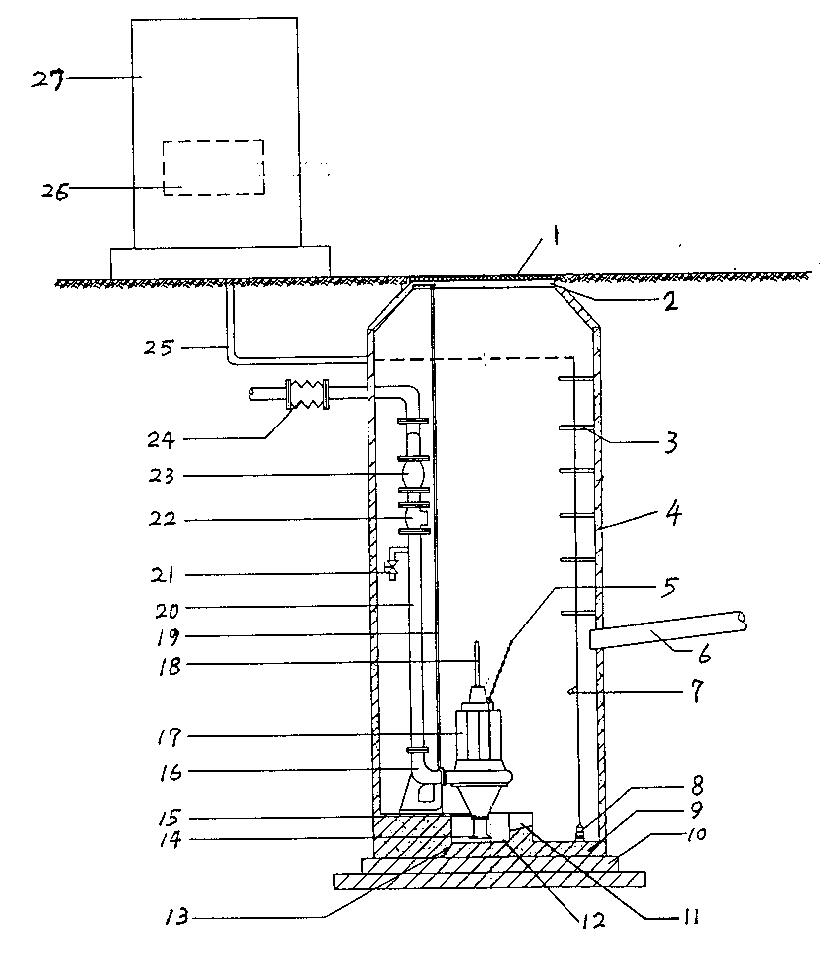

1、一种全自动自清池井式污水泵站，包括污水集水装置、泵(17) 及控制系统，其特征在于所述的污水集水装置为一由筒壁(4)及筒底(9) 构成的井筒，井筒筒壁(4)上设置入水管(6)口和出水管(20)口，井 筒底(9)上设置泵座(13)，井筒内至少设置一台螺旋离心泵(17)，螺 旋离心泵(17)出水口通过出水管(20)与井筒筒壁(4)设置出水管(20) 口相接，螺旋离心泵(17)还通过电缆(18)与独立控制箱(27)内的控 制系统连接。
2、按照权利要求1所述的全自动自清池井式污水泵站，其特征在于 所述的井筒内入水管(6)口下方设置液位浮子开关(7)，井筒底(9)设 置压力式低水位开关(8)，两开关(7、8)均通过导线与独立控制箱(27) 内的控制系统连接。
3、按照权利要求1或2所述的全自动自清池井式污水泵站，其特征 在于所述的泵座(13)上装有预旋盆(12)，预旋盆(12)前的围堰开有 预旋盆沟槽(11)，所述的螺旋离心泵(17)设置的吸口(15)与一喇叭 状吸口(14)连接，喇叭状吸口(14)向下伸入预旋盆(12)。
4、按照权利要求1或2所述的全自动自清池井式污水泵站，其特征 在于所述的井筒内底面为周边高中间低，所述的螺旋离心泵(17)设置的 吸口(15)向下对准井筒内底面的低洼部。
5、按照权利要求3所述的全自动自清池井式污水泵站，其特征在于 所述的螺旋离心泵(17)有两个，每个泵(17)上设置一吊链(5)，井筒 内配置螺旋离心泵(17)沿其升降的两根垂直导杆(19)。
6、按照权利要求1或2所述的全自动自清池井式污水泵站，其特征 在于所述的井筒内出水管(20)上接有止回阀(23)、逆止阀(22)及排 气阀(21)。
7、按照权利要求5所述的全自动自清池井式污水泵站，其特征在于 所述的井筒内出水管(20)下端接有自动耦合出水弯头(16)，弯头(16) 与螺旋离心泵(17)出水口对接。
8、按照权利要求1或2所述的全自动自清池井式污水泵站，其特征 在于所述的筒壁(4)内面上设置步梯(3)，井口配置井盖(1)，井底(9) 设置底座(10)。
9、按照权利要求7所述的全自动自清池井式污水泵站，其特征在于 所述的筒壁(4)内面上设置步梯(3)，井口配置井盖(1)，井底(9)设 置底座(10)。
10、按照权利要求1或2或9所述的全自动自清池井式污水泵站，其 特征在于所述的独立控制箱(27)内设置全自动通信系统(26)。
说明书
全自动自清池井式污水泵站
技术领域 本实用新型属于城市污水提升泵站，具体说是一种全自动自 清池井式污水泵站。
背景技术 传统的城市污水提升需建造较大的污水提升泵站，包括污水 处理池、泵池、控制系统、控制室、办公室并设专人维护看管。其缺点是 土建成本高，占用大量土地和空间，运行费用高，污水处理池为敞开式， 散发异味，污染环境。
发明内容 为减少建设成本、节约土地和空间、降低运行费用，减轻污 染，提供一种全自动自清池井式污水泵站。
本实用新型的技术方案为：一种全自动自清池井式污水泵站，包括污 水集水装置、泵及控制系统，其特征在于所述的污水集水装置为一由筒壁 及筒底构成的井筒，井筒筒壁上设置入水管口和出水管口，井筒底部设置 泵座，井筒内至少设置一台螺旋离心泵，螺旋离心泵出水口通过出水管与 井筒筒壁设置出水管口相接，螺旋离心泵还通过电缆与独立控制箱内的控 制系统连接。
所述井筒内入水管口下方设置液位浮子开关，井筒底设置压力式低水 位开关，两开关均通过导线与独立控制箱内的控制系统连接。
所述的泵座上装有预旋盆，预旋盆前的围堰开有预旋盆沟槽，所述的 螺旋离心泵设置的吸口与一喇叭状吸口连接，喇叭状吸口向下伸入预旋 盆。
所述的井筒内底面为周边高中间低，所述的螺旋离心泵的吸口向下对 准井筒内底面的低洼部。
所述的螺旋离心泵有两个，每个泵上设置一吊链，井筒内配置螺旋离 心泵沿其升降的两根垂直导杆。
所述的井筒内出水管上接有止回阀、逆止阀及排气阀。
所述的井筒内出水管下端接有自动耦合出水弯头，弯头与螺旋离心泵 排水口对接。
所述的筒壁内面上设置步梯，井口配置井盖，井底设置底座。
所述的独立控制箱内设置全自动通信系统。
本实用新型与现有技术相比有许多优点和积极效果：污水集水装置为 一由筒壁及筒底构成的井筒，井筒可埋于地下，井筒还配置井盖，通过井 筒内的提升泵将收集的污水提升输送至污水处理厂。并将运行情况通过控 制箱中的全自动通信系统传输到远程控制室中。取代了传统的污水处理 池、泵池、控制系统、控制室、办公室，实现了现场无人职守，减少了建 设成本，节约了土地和空间，降低了运行费用，该系统的自清池功能有效 防止异味散发，大大减轻了对环境的污染，并减少了大量人工清掏的工作。
