申请日2000.12.29
公开(公告)日2002.01.09
IPC分类号C02F1/42
摘要
阳床优先失效脱盐水处理终点控制装置,其特征在于由安装在阴床处理水出口管路上的电导仪组成,阴床的强碱阴树脂用量高于根据原水中阴离子含量计算出的强碱阴树脂量,阴床的前级连接脱碳塔,脱碳塔的前级与阳床连接。本实用新型不需要在线SiO2检测仪及人工检测分析。节省装置投资,减小运行成本,提高了水处理装置的安全可靠性。
権利要求書
1、一种阳床优先失效脱盐水处理终点控制装置，其特征在于由安装在阴床处理水 出口管路上的电导仪组成，阴床的强碱阴树脂用量高于根据原水中阴离子含量计算出 的强碱阴树脂量，阴床的前级连接脱碳塔，脱碳塔的前级与阳床连接。
2、根据权利要求1所述的控制装置，其特征在于阴床的强碱阴树脂用量高于根据 原水中阴离子含量计算出的强碱阴树脂量的1～3%。
说明书
阳床优先失效脱盐水处理终点控制装置
本实用新型涉及脱盐水处理阳床和阴床失效终点的控制装置。
目前，系列式一级脱盐水处理装置，以阳床漏Na+、阴床漏SiO2为交换终点，分别 用电导仪和SiO2检测仪自动检测，当电导高于10us/cm或SiO2含量超过0.2PPm时， 为系列失效终点，此时装置由运行状态降床后转入再生等待状态。
上述脱盐水处理终点控制装置是由安装在阳床与脱碳塔间连接管路上的钠表以及 阴床处理水出口管路上的电导仪和硅表组成。其技术缺陷是：在线SiO2检测仪价格 昂贵，检修维护量大，其运行条件要求很苛刻，须定期从国外进口标准检测溶液，且经常发 生检测滞后，水质 超标现象，严重困扰着装置的安全生产。
涉及本实用新型脱盐水处理技术方案为：原水直接进入阳床底部(阳床采用双室 双层浮动床)，由下而上流经弱酸性阳离子树脂层，脱除90%的暂硬部分阳离子后，再流 经强酸性阳离子树脂层，水中的Ca2+、Mg2+、Na+等绝大部分阳离子被H+交换。至此 可根据原水中的阳离子含量计算出弱酸、强酸树脂的用量然后送至脱碳塔上部向下喷 洒，流经聚丙烯多空环，由下部鼓风机送入空气与上部下行水逆流接触。由于空气中的 CO2分压较低，则水中的CO2被转移到空气中，含有CO2的空气自塔顶排出。脱碳后， 水中游离的CO2含量小于8PPm，贮存在脱碳塔底部的水罐中。然后用中间水泵直接送 至阴床底部由下而上流经弱碱树脂层，脱除90%的强酸阴离子后，再流经强碱阴树脂层， 脱除残余的CO2、SiO2及水中的绝大部分阴离子。至此可根据原水中的阴离子的含量 计算出弱碱强碱阴树脂的用量。
本实用新型的目的是提供一种阳床优先失效脱盐水处理终点控制装置，节省装置 投资，减小运行成本，提高水处理装置的安全可靠性。

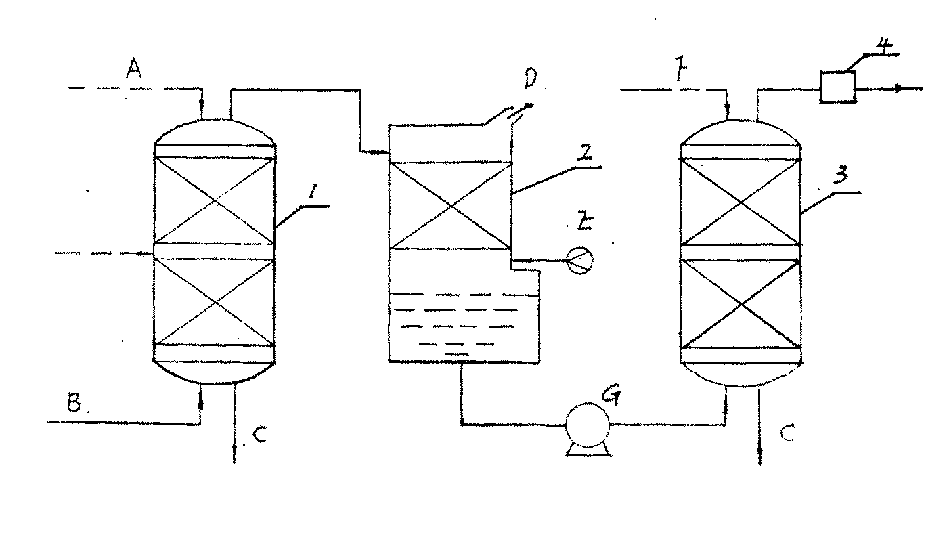

本实用新型的阳床优先失效脱盐水处理终点控制装置，其特征在于由安装在阴床 处理水出口管路上的电导仪组成，阴床的强碱阴树脂用量高于根据原水中阴离子含量 计算出的强碱阴树脂量，阴床的前级连接脱碳塔，脱碳塔的前级与阳床连接。
本实用新型通过提高阴床的强碱阴树脂设计余量，使其交换失效终点控制在阳床 之后，使水处理控制装置省去了钠表和硅表，不需要在线SiO2检测仪及人工检测分 析。每新建一套脱盐水装置可减少一次性投资十五万元左右，可减少二名专职化验分析 人员。减轻了操作人员的劳动强度，省去了定期从国外进口标准溶液，提高了脱盐水处 理。
