申请日2007.02.01
公开(公告)日2008.01.09
IPC分类号C02F9/14; C02F3/02; C02F1/78
摘要
本实用新型涉及一种中水处理系统，其系统具有沉淀池、曝气池和中水池，沉淀池设有原水进口，在原水进口处设有去除原水中漂浮物和大颗粒物用的格栅和去除毛发等细小杂质用的毛发过滤器，沉淀池与曝气池之间的管道上设有污水泵，曝气池设有曝气装置，曝气池与中水池之间的管道上依次设有提升泵、活性砂滤器和活性碳过滤器，中水池设有臭氧消毒装置。本实用新型占地面积小、能耗较低、处理能力大、维护成本低、二次污染少、针对性强，较适用于校园中水处理。
权利要求书

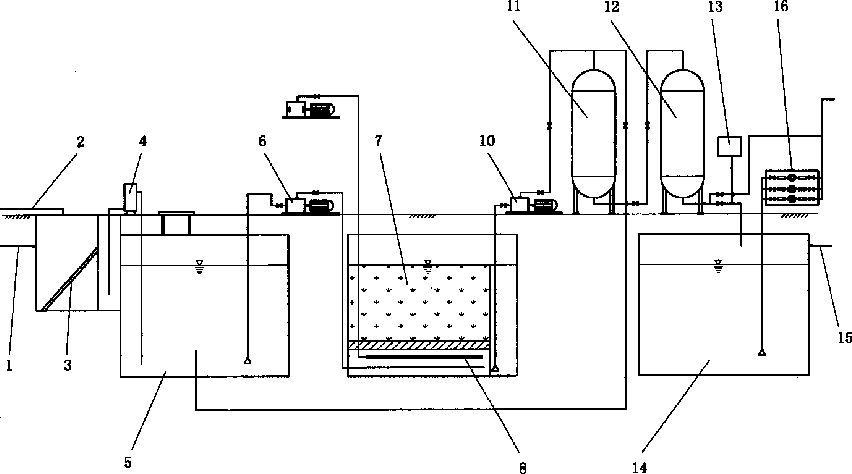

1、一种中水处理系统，其特征在于：具有沉淀池(5)、曝气池(7)和中水池(14)， 沉淀池(5)设有原水进口(1)，在原水进口(1)处设有初次过滤器，沉淀池(5)与曝 气池(7)之间的管道上设有污水泵(6)，曝气池(7)设有曝气装置(8)，曝气池(7) 与中水池(14)之间的管道上设有提升泵(10)和二级过滤器，中水池(14)设有臭氧消 毒装置(13)。
2、根据权利要求1所述的中水处理系统，其特征在于：所述初次过滤器具有去除原 水中漂浮物和大颗粒物用的格栅(3)和去除毛发等小杂质用的毛发过滤器(4);所述二 级过滤器具有活性砂滤器(11)和活性碳过滤器(12)。
3、根据权利要求2所述的中水处理系统，其特征在于：所述沉淀池(5)设有河水补 水管(2)，所述中水池(14)设有自来水补水管(15)。
4、根据权利要求3所述的中水处理系统，其特征在于：所述活性砂滤器(11)具有壳 体(11-1)，壳体(11-1)底部具有进水口(11-2)、顶部具有滤液出口(11-3)，壳体 (11-1)内设有砂滤床(11-4)，砂滤床(11-4)的下部设有布水器(11-5)，砂滤床 (11-4)内设有空气提升泵(11-6)。
5、根据权利要求1所述的中水处理系统，其特征在于：所述曝气池(7)内采用了弹 性组合填料作为生物载体，曝气池(7)的曝气装置(8)采用膜管式曝气器。
6、根据权利要求1所述的中水处理系统，其特征在于：所述中水池(14)底部设有 低水位报警器。
7、根据权利要求1所述的中水处理系统，其特征在于：所述中水处理系统具有给水 机组(16)，所述给水机组(16)为变频给水机组。
说明书
中水处理系统
技术领域
本实用新型涉及一种中水处理系统，特别涉及一种校园中水处理系统。
背景技术
水是非常宝贵的自然资源，随着现代工业的发展，城市规模的不断扩大，用水量和废 水量不断增加，而可以作为城市水源的水量日益减少，水质日趋恶化。节水是缓解这一问 题较现实的方法，而污水回用是一条有效的节水途径。
随着中国教育事业的发展，高等院校招生人数剧增，使得公寓如雨后春笋一般发展。 因此，公寓楼内生活污水的排放量特别大，再加上高中学生住宿楼、中等职业学校学生公 寓楼、单身职工住宿楼等，将是不容忽视的再利用资源。因此在校区建设中水设施，较居 住小区和其它一些公共建筑具有更大的意义。
现有的居住小区和许多公共建筑中，多采用合流制管道，厨房、厕所污水和洗涤、洗 浴废水没有分流，无法得到优质杂排水，而学校类建筑如教学楼、学生宿舍、实验楼等， 其卫生间的排水立管自然形成了水质分流，因此只要在校区建设中事先把排放洗浴、洗涤 废水的立管集中起来，形成分流管系，就可获得优质的杂排水。由于学校校园的排水水质 要优于普通居民用户排水水质，因此，从排水收集、污水处理和中水回用等各个环节上都 非常适合建立中水回用系统。
现有的中水处理系统大都采用传统的工艺模式，设备较多、占地面积较大，对环境影 响较大，耐冲击能力差，不适合校园中水处理。
实用新型内容
本实用新型的目的在于提供一种适用于校园中水处理的中水处理系统。
实现本实用新型目的的技术方案是：本实用新型的中水处理系统具有沉淀池、曝气池 和中水池，沉淀池设有原水进口，在原水进口处设有初次过滤器，沉淀池与曝气池之间的 管道上设有污水泵，曝气池设有曝气装置，曝气池与中水池之间的管道上设有提升泵和二 级过滤器，中水池设有臭氧消毒装置。
上述中水处理系统的初次过滤器具有去除原水中漂浮物和大颗粒物用的格栅和去除 毛发等细小杂质用的毛发过滤器;所述二级过滤器具有活性砂滤器和活性碳过滤器。
上述中水处理系统的沉淀池设有河水补水管，所述中水池设有自来水补水管。
上述中水处理系统的活性砂滤器具有壳体，壳体底部具有进水口、顶部具有滤液出口， 壳体内设有砂滤床，砂滤床的下部设有布水器，砂滤床内设有空气提升泵。
上述中水处理系统的曝气池内采用了弹性组合填料作为生物载体，曝气池的曝气装置 采用膜管式曝气器。
上述中水处理系统的中水池底部设有低水位报警器。
上述中水处理系统的中水处理系统具有给水机组，所述给水机组为变频给水机组。
本实用新型具有以下特点：
(1)本实用新型设有毛发过滤器，针对校园原水特点，能有效过滤毛发等细小杂质， 保护水泵及后续处理设备、维护成本低，适合校园中水处理。
(2)本实用新型将调节池、初沉池以及酸化水解池合建，大大节省占地面积;调节 沉淀池能起到水解酸化作用，其中有大量厌氧微生物生长，可以将不溶性有机物水解为溶 解性物质，将大分子物质如蛋白质、LAS等及难于生物降解物质转化为易于生物降解的 小分子物质，提高了污水的可生化性;同时，污水中部分易于生物降解的物质直接被厌氧 微生物降解为CH4、CO2等代谢产物而除去，因此可大大缩短有机物在生物接触氧化池 中的好氧代谢过程，减轻了生物接触氧化池的负荷，提高了生物接触氧化池的有机物降解 效率;一般工艺中把调节沉淀池和酸化水解池分成两个池子，考虑到优质杂排水水质较好， 把它们合在一起，同时，它还接受了活性砂滤器排放的洗砂水，而活性砂滤器代替了二沉 池，洗砂水通过污泥泵送回初沉池，通过微生物的生化作用对污泥进行消化，所以它还承 担了污泥处理的责任。
(3)本实用新型接触氧化池的曝气装置采用膜管式曝气器，曝气时在一定的气压作 用下，使曝气管的管膜微孔张开，进行均匀曝气，当停止供气时，在水压作用下，微孔闭 合，有效地防止了曝气管堵塞现象，特别是在校园中，学生在放寒、暑假期间，原水会大 量减少，此时采用间歇曝气而不会产生曝气管堵塞现象;且曝气管气泡分散性好，氧转移 效率高。
(3)本实用新型接触氧化池内采用了弹性组合填料作为生物载体，具有材质优异、 结构稳定、易挂膜、微生物附着量大、不易结团、不宜堵塞、耐冲击负荷、使用寿命长等 优点。
(4)本实用新型的活性砂滤器结构独特，采用单级滤料，无需级配，因而克服了普 通砂滤器水力分布不均和产生初滤液的问题;过滤器不需停机反冲洗，无需配备反冲洗水 泵及用于停机切换的电动、气动阀门和反冲洗水罐，同时内部没有可移动部件，减少了设 备的保养和维修成本。
(5)本实用新型的沉淀酸化水解池设有河水补充进口、中水池设有自来水进口、中 水池底部设有低水位报警器，有效防止中水池内存水被抽干而导致中水系统供水中断。
(6)本实用新型针对校园内学生公寓用水量波动大的特点，采用变频给水机组供水， 一方面可节约电能，另一方面可保证水的准确供应。
(7)本实用新型的中水处理系统在配置工业电视系统和大屏幕投影系统时，可配合 学生实习、实训，既能完成中水处理又能进行现场直观教学活动。
