申请日2007.02.02
公开(公告)日2009.10.28
IPC分类号C02F9/14; C02F3/34
摘要

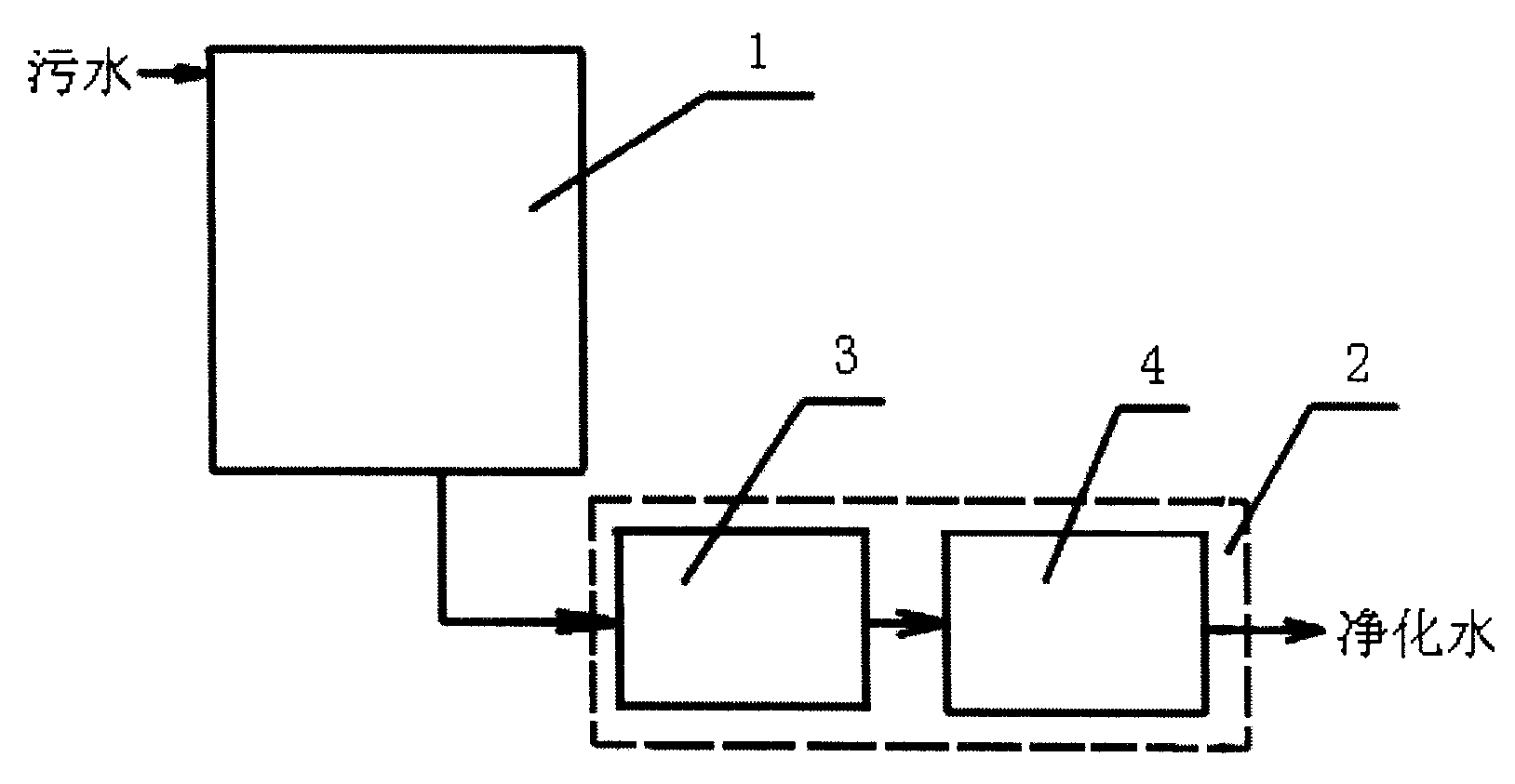

一种多层式污水处理装置，包括前处理装置和后处理装置，其前处理装置的通水层中以交错地重叠多层的方式埋设的土壤块体，所述的土壤块体是在开孔率为45%±10%的多孔容器中装入预先经过处理的土壤而成的;所述的后处理装置由一个经微生物处理的活性炭处理层和一个经过充分水洗脱盐处理的蠔壳处理层构成。污水经前处理装置1的处理土壤层处理后，流入后处理装置2的活性炭处理层3，由经微生物处理过的活性炭进行除臭、除色，然后再流入蠔壳处理层4来除去水中的P、N，经过如此多重处理，污水即可达到除色、除味、降低P、N等的良好效果。
权利要求书
1.一种多层污水处理装置，其特征在于包括前处理装置和后处理装置，其前处理装置的 通水层中以交错地重叠多层的方式埋设土壤块体，所述的土壤块体是在开孔率为45%±10% 的多孔容器中装入预先经过处理的土壤而成的;所述的后处理装置由一个活性炭处理层和一 个蠔壳处理层构成，所述的活性炭处理层填充有多孔隙的，且在孔隙中繁殖有活性乳酸杆菌 或/和活性酵母菌的活性炭，所述的蠔壳处理层填充有经过充分水洗脱盐后的蠔壳;污水经上 述前处理装置处理后再依次流入活性炭处理层和蠔壳处理层处理。
2.根据权利要求1所述的多层污水处理装置，其特征在于所述的活性炭处理层中的活性 炭用含有活性乳酸杆菌或/和活性酵母菌的细菌液充分浸泡和细菌培养，使活性乳酸杆菌或/ 和活性酵母菌在活性炭的孔隙中繁殖，所述细菌液中含有活性乳酸杆菌≥107个/ml，或/和含 有活性酵母菌≥106个/ml。
说明书
多层式污水处理装置
技术领域
本发明涉及一种对污水进行处理的污水净化装置的技术。
背景技术
利用土壤的污水净化能力来处理污水的净化装置有如CN1373090所公开的“多层式污水净化装置及其土壤块体”的技术，该技术是在多孔容器中加入预先经过处理的土壤，从而形成土壤块体，在通水层中以交错地重叠多层的方式埋设这种土壤块体，并直接利用此土壤块体作为净化装置中的处理土壤层。
这种污水净化装置存在的问题，一是虽采用多孔性容器填充土壤，但忽略了所使用的土壤的孔隙率与其渗透性能的关系，实际上在进行污水处理时，多孔性的容器的开孔率直接影响污水在处理土壤层的停留时间，从而影响处理水质的效果。二是，污水单独经多层土壤块体处理作为循环水使用时，经过一定的时间后，循环水会产生异味、变黄、使用不愉快的效果;在对厕所的污水进行处理时，循环处理后的水也容易产生P、N的沉积，产生富营养源。
发明内容
本发明的目的是提出一种对多层式土壤块体污水净化装置改进的，能大大提高处理循环水的水质效果的多层式污水处理装置。
本发明的目的通过以下技术措施予以实现：
措施之一是，设置一前处理装置对污水进行前处理，在前处理装置的通水层中以交错地重叠多层的方式埋设的土壤块体，而所述的土壤块体是在开孔率为45%±10%的多孔容器中装入预先经过处理的土壤而成的，由于装填土壤的多孔容器具有合适的开孔率，使污水在处理土壤层上获得合适的停留时间，从而提高了水质处理效果。所述的多孔容器可以为长方体或立方体，其大小要看用户要求而定，容器可采用铁质材料或合成树脂材料制成，在容器的周面均匀开孔，开孔率为45%±10%。
措施之二是，设置由一个活性炭处理层和一个蠔壳处理层构成的后处理装置，使经上述前处理装置处理后的水再依次流入活性炭处理层和蠔壳处理层处理。所述的活性炭处理层填充有多孔隙的，且在孔隙中繁殖有活性乳酸杆菌或/和活性酵母菌的活性炭。所述的活性炭处理层中的活性炭材料可用含有活性乳酸杆菌或/和酵母菌的细菌液充分浸泡和细菌培养，使活性乳酸杆菌或/和酵母菌在活性炭的孔隙中繁殖，所述细菌液中含有活性乳酸杆菌≥107个/ml，或/和含有活性酵母菌≥106个/ml。
所述的蠔壳处理层填充有经过充分水洗脱盐后的蠔壳。用本发明的多层式污水处理装置技术处理污水，对除色、除味和去除水中的P、N等营养源具有良好的效果，可作为循环水使用。其水质处理效果如下表：
根据污水处理的实际需要，可以把本发明的多层式污水处理装置安装在可以移动的集装箱内，构成移动式的处理装置和移动式厕所。
