申请日2005.12.26
公开(公告)日2007.07.04
IPC分类号C02F3/30
摘要
一种五因子可调污水处理装置，是A/A/O污水处理工艺的改进装置，主要包括初沉池、厌氧池、缺氧池、好氧池和二沉池，其特征在于，在厌氧、缺氧、好氧三池之间装有可移动隔墙，在好氧池到厌氧池和缺氧池的污水内回流管和二沉池至厌氧池和缺氧池污泥外回流管上装有控制阀和流量可调回流泵，在好氧池内装有曝气量可调的曝气装置;在三池内装有磷酸盐、硝酸盐和溶解氧检测头，并设有一个微机控制器。可对污泥泥龄、好氧池的溶解氧浓度、碳源量、厌氧、缺氧和好氧三池的池容比例、内外回流比等五个A/A/O污水处理工艺的关键因素即五因子进行实时调节，起到优化生物脱氮除磷效果，提高污水处理质量的作用。
权利要求书

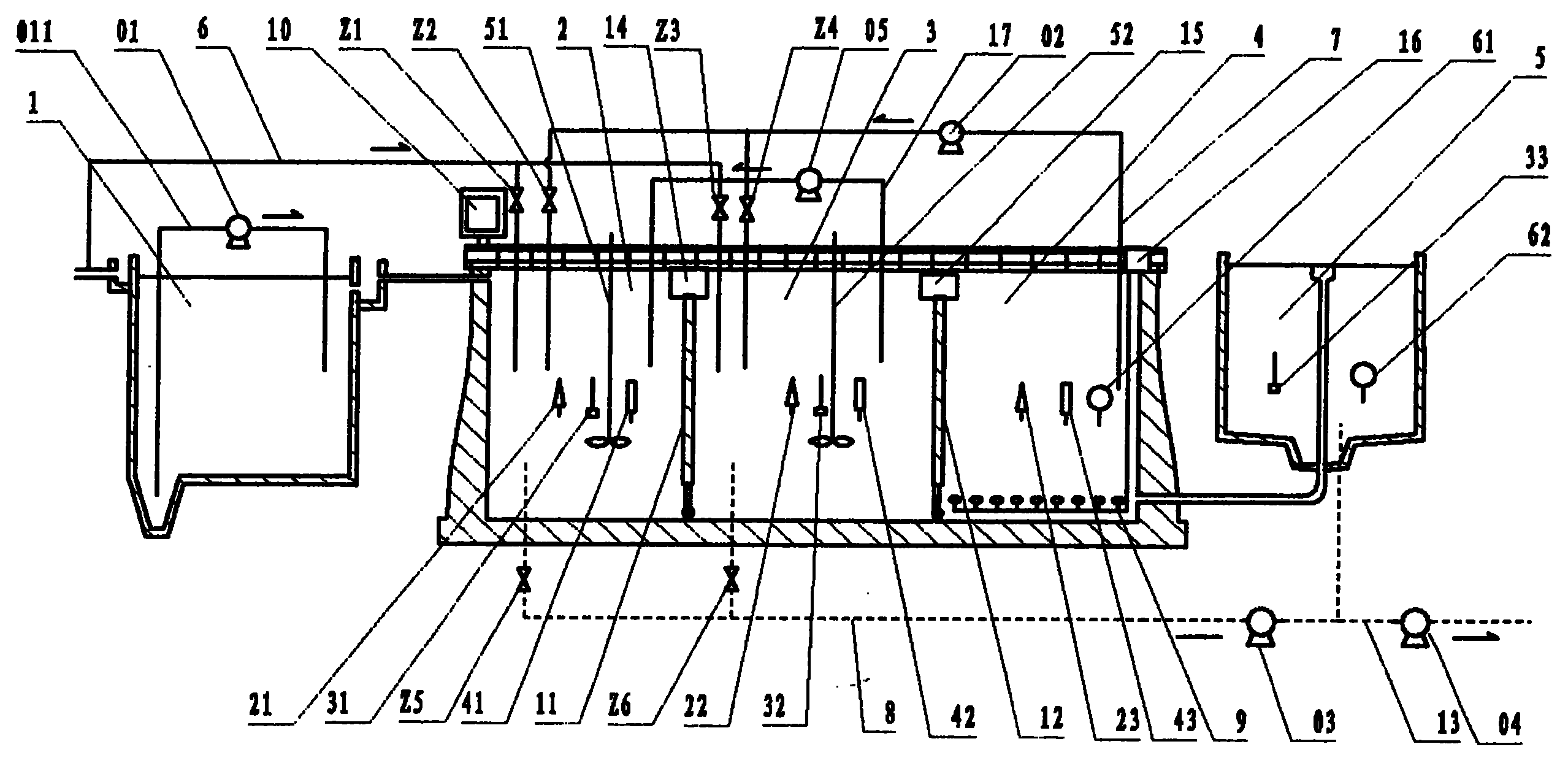

1、一种五因子可调污水处理装置，主要包括初沉池(1)、厌氧池(2)、 缺氧池(3)、好氧池(4)和二沉池(5)，所述初沉池有管道与所述厌氧池相通， 所述厌氧池、缺氧池和好氧池依次排列并连成一个长方形大池，所述厌氧池 和缺氧池之间由底部相通的隔墙A(11)隔开，所述缺氧池和好氧池之间由 底部相通的隔墙B(12)隔开，所述好氧池的底部装有曝气装置(9)，所述 好氧池底部装有管道与所述二沉池相通，其特征在于，所述隔墙A(11)及 隔墙B(12)均是可沿池长平行移动的可移动隔墙，所述隔墙A设有控制其 移动和固定的控制装置A(14)，所述隔墙B设有控制其移动和固定的控制装 置B(15)，在所述好氧池边设有曝气控制装置(16)，所述初沉池的进水管道 接有一个污水管(6)与所述厌氧池和缺氧池相通，并且所述污水管上装有 调节阀(Z1、Z3)，所述好氧池装有一个污水回流管(7)与所述厌氧池和缺 氧池相通，并且所述污水回流管上装有可调流量污水泵(02)和调节阀(Z2、 Z4)，所述二沉池装有一个污泥回流管(8)与所述厌氧池和缺氧池相通，所 述污泥回流管上装有调节阀(Z5、Z6)和可调流量污泥泵(03)，所述二沉 池底部还装有一个排泥管(13)和一个可调流量污泥泵(04)，所述厌氧池 和缺氧池内装有磷酸盐检测头(21、22)和硝酸盐检测头(31、32)及溶解 氧检测头(41、42)，所述好氧池内装有磷酸盐检测头(23)和溶解氧检测 头(43)及MLSS检测头(61)，所述二沉池内装有硝酸盐检测头(33)和MLSS 检测头(62);在厌氧池旁设有一个微机控制器(10)，该微机控制器与所述 磷酸盐检测头(21、22、23)、硝酸盐检测头(31、32、33)、溶解氧检测头 (41、42、43)及MLSS检测头(61、62)相连接;所述厌氧池和缺氧池内 分别装有搅拌器(51、52)。
2、根据权利要求1所述的一种五因子可调污水处理装置，其特征在于， 所述初沉池(1)内装有一个污泥回流泵(01)和污泥回流管(011)，所述 污泥回流管从所述初沉池前端底部经所述污泥回流泵通向初沉池后端。
3、根据权利要求1所述的一种五因子可调污水处理装置，其特征在于， 所述缺氧池里装有一个污水回流管(17)通向厌氧池，所述污水回流管上装 有一个可调流量污水泵(05)。
说明书
五因子可调污水处理装置
技术领域
本技术发明为一种污水处理装置，具体的是A/A/O型污水处理技术的改 进工艺的装置。
背景技术
随着经济和城市化的快速发展，我国面临着日益严重的水污染和水资源 短缺问题，而水的污染中，由于氮、磷营养物质富集引起的水体富养化问题 日益突出。目前，A/A/O污水处理工艺是最基本的生物脱氮除磷工艺，在一 定程度上解决了污水的脱氮除磷问题。但是，传统A/A/O工艺出水水质不高， 尤其难以同时实现高效的脱氮和除磷。在实践中我们发现，现有的A/A/O污 水处理工艺存在一些难以解决的问题：1、污泥泥龄的问题，硝化过程和除 磷相互矛盾，硝化细菌的生长繁殖需要足够长的泥龄，而除磷则需要及时大 量地排泥;2、好氧池中曝气的强度即溶解氧的浓度问题，好氧池中的硝化 过程需要高浓度的溶解氧，而污水处理过程中又需要好氧池污水的部分回流 到厌氧池和缺氧池，即所谓内回流。内回流的高浓度的溶解氧又影响厌氧池 中的释磷和缺氧池中的反硝化过程;3、厌氧池和缺氧池的碳源问题，碳源 的不足常常影响释磷和反硝化过程的充分进行;4、厌氧池、缺氧池和好氧 池三池的容积比例问题，由于污水质量和所含成份的不同，地区气候温度等 条件的不同，所述三池的溶积比例也常常需要调整，而目前的A/A/O污水处 理工艺中的固定池容往往不能适应工艺的需要;5.外回流和内回流的回流比 问题，A/A/O污水处理工艺中二沉池中的污泥要部分回流到厌氧池和缺氧池， 即所谓外回流。外回流比太高，将使厌氧段氧化还原电位提高影响释磷，太 低将导致摄磷菌在二沉池释磷。所述内回流比太高，将使缺氧段氧化还原电 位大大提高，内回流比太低，将降低反硝化效率。以上五个问题使得目前的 A/A/O污水处理工艺不能很好地满足不同地区、不同污水、不同温度和经常 变化的污水处理过程的需要。随着污水处理工作中对脱氮和除磷要求的不断 提高，有必要针对A/A/O污水处理工艺的上述五个方面即五个因子的问题， 对传统的A/A/O污水处理工艺进行改进，提出一种五因子可调污水处理装置。
发明内容
本发明的目的是提出一种五因子可调污水处理装置，该装置可以根据污 水处理过程中的具体情况，对所述五个因子即：1泥龄、2溶解氧浓度、3 碳源、4池容比、5污水污泥回流比，进行适时调整，以保证能在各种不同 的条件下都能有较好的除磷脱氮效果，使污水处理达到要求的标准。
本发明的目的是由下述技术方案实现的：一种五因子可调污水处理装 置，主要包括初沉池(1)、厌氧池(2)、缺氧池(3)、好氧池(4)和二沉池(5)， 所述初沉池有管道与所述厌氧池相通，所述厌氧池、缺氧池和好氧池依次排 列并连成一个长方形大池，所述厌氧池和缺氧池之间由底部相通的隔墙A (11)隔开，所述缺氧池和好氧池之间由底部相通的隔墙B(12)隔开，所 述好氧池的底部装有曝气装置(9)，所述好氧池底部装有管道与所述二沉池 相通，其特征在于，所述隔墙A(11)及隔墙B(12)均是可沿池长平行移 动的可移动隔墙，所述隔墙A设有控制其移动和固定的控制装置A(14)，所 述隔墙B设有控制其移动和固定的控制装置B(15)，在所述好氧池边设有曝 气控制装置(16)，所述初沉池的进水管道接有一个污水管(6)与所述厌氧 池和缺氧池相通，并且所述污水管上装有调节阀(Z1、Z3)，所述好氧池装 有一个污水回流管(7)与所述厌氧池和缺氧池相通，并且所述污水回流管 上装有可调流量污水泵(02)和调节阀(Z2、Z4)，所述二沉池装有一个污泥 回流管(8)与所述厌氧池和缺氧池相通，所述污泥回流管上装有调节阀(Z5、 Z6)和可调流量污泥泵(03)，所述二沉池底部还装有一个排泥管(13)和 可调流量污泥泵(04)，所述厌氧池和缺氧池内装有磷酸盐检测头(21、22) 和硝酸盐检测头(31、32)及溶解氧检测头(41、42)，所述好氧池内装有 磷酸盐检测头(23)和溶解氧检测头(43)及MLSS检测头(61)，所述二沉 池内装有硝酸盐检测头(33)和MLSS检测头(62);在厌氧池旁设有一个微 机控制器(10)，该微机控制器与所述磷酸盐检测头(21、22、23)、硝酸盐 检测头(31、32、33)、溶解氧检测头(41、42、43)、及MLSS检测头(61、 62)相连接;所述厌氧池和缺氧池内分别装有搅拌器(51、52)。
本发明的五因子可调污水处理装置，还可以在所述初沉池(1)内安装 一个污泥回流泵(01)和污泥回流管(011)，所述污泥回流管从所述初沉池 前端底部经所述污泥回流泵通向初沉池后端。
本发明的五因子可调污水处理装置，还可以在所述缺氧池里安装一个污 水回流管(17)通向厌氧池，所述污水回流管上装有一个可调流量污水泵 (05)。
本发明的五因子可调污水处理装置，由于在各个池内设置了溶解氧检测 头、磷酸盐检测头、硝酸盐检测头，MLSS检测头，并且设有一个微机控制器， 在厌氧、缺氧和好氧三池间设有可移动隔墙，曝气装置有曝气量控制装置， 内外回流泵均为可调流量泵，使得运行过程中各池中的生物脱氮除磷过程和 污水污泥中所含成份的情况得以及时了解和掌握。并且可以通过微机控制器 的分析测算，得到所述五因子的实时合理调整数据。进而通过定时地对各调 节装置的调节，可以使得：1、污泥泥龄保持合理的程度;2、好氧池保持 合理的溶解氧浓度;3、厌氧池和缺氧池保持所需碳源量;4、厌氧池、缺 氧池和好氧池三池实时保持合理的池容比例，5、池间污水内回流和污泥外 回流保持合理的流量。从而保证整个污水处理的生物脱氮除磷过程实时地维 持在最佳的状态，使污水处理得到最好的效果。因而，本发明的五因子可调 污水处理装置与现有技术相比，具有运行灵活，对各种污水、环境、污水处 理要求适应性强，污水处理效果好的优点。
