申请日2005.08.24
公开(公告)日2007.11.28
IPC分类号C02F1/52; C02F1/00
摘要
本发明涉及一种综合过滤法污水处理工艺及设备，属于污水处理领域，，专利分类号：C02F 9/00，B01D 24/21。其污水处理工艺包括9个工艺步骤，其污水处理设备由调节水箱，加药箱，反应水箱，沉淀水箱，干化水箱等主要部件，以及自吸泵、泥浆泵、阀门、管道等通用零件组装而成;发明点是，在过滤箱中根据水质要求，设置的过滤层，使污水经过时，通过自吸泵抽吸过滤层产生负压，强行污水快速通过过滤层，使过滤层中的静电层破坏水分子与污染物分子的结合力，并吸附水中的污染物质，使污水达到排放标准。本设备具有处理污水质量稳定、工艺简单、生产率高的特点。
权利要求书
1.综合过滤法污水处理工艺，其特征在于使用综合过滤法污水处理设 备，进行污水处理，其工艺步骤如下：
<1>将污水收集到调节水箱中，并使污水水质达到均匀;
<2>将污水抽到反应水箱，进行加药反应，根据水质要求，加入药剂， 使药与污水完全混合;
<3>将反应后的污水抽入沉淀水箱沉淀;
<4>沉淀后的污水流入过滤箱中过滤;
<5>在过滤层下方用自吸泵抽吸过滤水，在负压作用下，强制过滤水 经过滤层进行过滤，达到污水排放标准;
过滤层的滤料自上至下为：
第一层 石英砂、35-200目、6厘米厚;
第二层 滤布、80目;
<6>将达标过滤水排放;
<7>将沉淀箱中的沉淀物吸入干化水箱过滤，过滤层的滤料自上至下 为：
第一层 石英砂;
第二层 滤布;
<8>在干化水箱中，污泥沉淀物，经滤层过滤，留在过滤层上面的干 化物由吸泥机吸出，排放外运;
<9>渗过过滤层的干化水，由泵抽回反应水箱与污水混合，二次利用;
所述调节水箱是一封闭箱体，上方设置有污水进水口，下方设置有排 水口，该排水口经管路与自吸泵进水口连接，自吸泵的排水口经管路与 反应水箱进水口连接;
所述反应水箱是一封闭箱体，内设置有，该搅拌器装置在反应水箱壁 的固定架上;反应水箱设置有加药口，该加药口通过管路与投药控制器 连接，投药控制器与加药箱连接;反应箱设置有进水口，还设置有排水 口，该排水口通过管路与自吸泵入水口连接，该自吸泵排水口通过管路 阀门与沉淀水箱进水口连接;反应水箱还设有干化水回流口，该回流口 通过管路与自吸泵排水口连接，自吸泵的进水口通过管路与干化水箱排 水口连接;
所述沉淀水箱是一封闭箱体，设有漏斗形沉淀器，沉淀器出口通过管 路与泥浆泵吸入口连接，泥浆泵的排出口通过管路与干化水箱沉淀物入 口连接;沉淀水箱设有进水口，设有出水口，该出水口通过管路与过滤 箱进水口连接;
所述过滤水箱是一封闭箱体，上方设置有进水口，下方有排水口，在 进水口和排水口之间设置有过滤层，该过滤层由石英砂、滤布构成，排 水口连接着自吸泵的吸入口，该自吸泵排出口为排放口，
所述干化水箱是一个封闭箱体，上面设有沉淀物进入口和干化物排出 口，下面有干化水排出口，沉淀物进入口通过管路连通沉淀水箱的吸泥 机的排出口连接;干化物排出口与另一泥浆泵的吸入口连接，该泥浆泵 的排出口通过管路接接出设备外;干化水排水口连接一自吸泵的吸入口， 该自吸泵的排出口通过管路连接至反应水箱的干化水回流口;在沉淀物 进入口和干化水排出口之间，设置有过滤层，该过滤层由石英砂和滤布 组成;干化水箱排水口接自吸泵的进水口，通过自吸泵、管路连接至反 应水箱的干化水回流口。
2.综合过滤法污水处理设备，其特征在于，该设备由调节水箱、加药 箱、反应水箱、沉淀水箱、过滤水箱、干化水箱主要部件，以及连接管 道、自吸泵、泥浆泵、阀门通用零件组装连接而成;
所述调节水箱是一封闭箱体，上方设置有污水进水口，下方设置有排 水口，该排水口经管路与自吸泵进水口连接，自吸泵的排水口经管路与 反应水箱进水口连接;
所述反应水箱是一封闭箱体，内设置有，该搅拌器装置在反应水箱壁 的固定架上;反应水箱设置有加药口，该加药口通过管路与投药控制器 连接，投药控制器与加药箱连接;反应箱设置有进水口，还设置有排水 口，该排水口通过管路与自吸泵入水口连接，该自吸泵排水口通过管路 阀门与沉淀水箱进水口连接;反应水箱还设有干化水回流口，该回流口 通过管路与自吸泵排水口连接，自吸泵的进水口通过管路与干化水箱排 水口连接;
所述沉淀水箱是一封闭箱体，设有漏斗形沉淀器，沉淀器出口通过管 路与泥浆泵吸入口连接，泥浆泵的排出口通过管路与干化水箱沉淀物入 口连接;沉淀水箱设有进水口，设有出水口，该出水口通过管路与过滤 箱进水口连接;
所述过滤水箱是一封闭箱体，上方设置有进水口，下方有排水口，在 进水口和排水口之间设置有过滤层，该过滤层由石英砂、滤布构成，排 水口连接着自吸泵的吸入口，该自吸泵排出口为排放口，
所述干化水箱是一个封闭箱体，上面设有沉淀物进入口和干化物排出 口，下面有干化水排出口，沉淀物进入口通过管路连通沉淀水箱的吸泥 机的排出口连接;干化物排出口与另一泥浆泵的吸入口连接，该泥浆泵 的排出口通过管路接接出设备外;干化水排水口连接一自吸泵的吸入口， 该自吸泵的排出口通过管路连接至反应水箱的干化水回流口;在沉淀物 进入口和干化水排出口之间，设置有过滤层，该过滤层由石英砂和滤布 组成;干化水箱排水口接自吸泵的进水口，通过自吸泵、管路连接至反 应水箱的干化水回流口。
说明书
综合过滤法污水处理工艺及设备
技术领域
本发明涉及一种综合过滤法污水处理工艺及设备，属于污水处理领 域，专利分类号：C02F 9/00，B01D 24/21。
背景技术
随着环境污染日趋严重，对污水排放水质的要求更加严格，传统的 水处理设备已不能满足污水排放标准，现有的污水处理系统存在操作复 杂，运行成本高，处理效果差的问题，而且设备工艺复杂，对水中的COD， BOD，SS等指标去除效果也不理想。目前水处理工作者，迫切需要提供 一种强化污水处理工艺及设备来解决污水处理中，水质情况不稳定、处 理效果差、工艺复杂、运行成本高的问题。
发明内容
本发明的目的是提出一种综合过滤法污水处理工艺及设备;该处理 工艺在使用本发明提供的综合法污水处理设备情况下，具有对水中的 COD，BOD，SS等指标，去除效果好，污水质量稳定，工艺过程简单， 生产效率高的特点。
本发明的综合过滤法污水处理设备也具有设备相对简单，操作方便， 强化污水处理，处理效率高的特点。
本发明的综合过滤法污水处理工艺及设备的技术方案是：1.综合过滤 法污水处理工艺，其特征在于使用综合过滤法污水处理设备，进行污水 处理，其工艺步骤如下：
<1>将污水收集到调节水箱中，并使污水水质达到均匀;
<2>将污水抽到反应水箱，进行加药反应，根据水质要求，加入药剂， 使药与污水完全混合;
<3.>将反应后的污水抽入沉淀水箱沉淀;
<4>沉淀后的污水流入过滤箱中过滤;
<5>在过滤层下方用自吸泵抽吸过滤水，在负压作用下，强制过滤水 经过滤层进行过滤，达到污水排放标准;
过滤层的滤料自上至下为：
第一层石英砂、35-200目、6厘米厚;
第二层滤布、80目;
<6>将达标过滤水排放;
<7>将沉淀箱中的沉淀物抽入干化水箱过滤，过滤层自上至下为：
<8>在干化水箱中，污泥沉淀物，经滤层过滤，留在过滤层上面的干 化物由吸泥机吸出，排放外运;
<9>渗过过滤层的干化水，由泵抽回反应水箱与污水混合，二次利用。

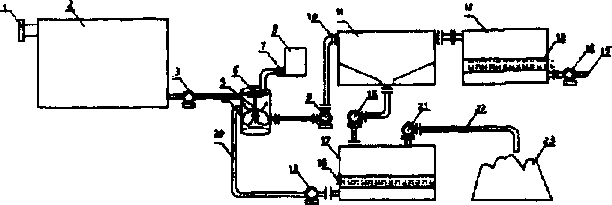

2.综合过滤法污水处理设备，其特征在于，该设备由调节水箱、加药 箱、反应水箱、沉淀水箱、过滤水箱、干化水箱等主要部件，以及连接 管道、自吸泵、泥浆泵、阀门等通用零件组装连接而成;
所述调节水箱是一封闭箱体，上方设置有污水进水口，下方设置有排 水口，该排水口经管路与自吸泵进水口连接，自吸泵的排水口经管路与 反应水箱进水口连接;
所述反应水箱是一封闭箱体，内设置有，该搅拌器装置在反应水箱壁 的固定架上;反应水箱设置有加药口，该加药口通过管路与投药控制器 连接，投药控制器与加药箱连接;反应箱设置有进水口，还设置有排水 口，该排水口通过管路与自吸泵入水口连接，该自吸泵排水口通过管路 阀门与沉淀水箱进水口连接;反应水箱还设有干化水回流口，该回流口 通过管路与自吸泵排水口连接，自吸泵的进水口通过管路与干化水箱排 水口连接;
所述沉淀水箱是一封闭箱体，设有漏斗形沉淀器，沉淀器出口通过管 路与泥浆泵吸入口连接，泥浆泵的排出口通过管路与干化水箱沉淀物入 口连接;沉淀水箱设有进水口，设有出水口，该出水口通过管路与过滤 箱进水口连接;
所述过滤水箱是一封闭箱体，上方设置有进水口，下方有排水口，在 进水口和排水口之间设置有过滤层，该过滤层由石英砂、滤布构成，排 水口连接着自吸泵的吸入口，该自吸泵排出口为排放口。
所述干化水箱是一个封闭箱体，上面设有沉淀物进入口和干化物排出 口，下面有干化水排出口，沉淀物进入口通过管路连通沉淀水箱的吸泥 机的排出口连接;干化物排出口与另一泥浆泵的吸入口连接，该泥浆泵 的排出口通过管路接接出设备外;干化水排水口连接一自吸泵的吸入口， 该自吸泵的排出口通过管路连接至反应水箱的干化水回流口;在沉淀物 进入口和干化水排出口之间，设置有过滤层，该过滤层由石英砂和滤布 组成;干化水箱排水口接自吸泵的进水口，通过自吸泵、管路连接至反 应水箱的干化水回流口。
按照上述工艺及设备方案，通过在负压下，用自吸泵对污水强行过 滤的工艺及设备明显地加快了对污水处理的力度和效率，降低了运行成 本，比原来运行成本降低了约3/4，而且操作简单，设备结构也相对简单， 可以稳定达到国家对污水处理标准。
