申请日2005.10.21
公开(公告)日2006.11.15
IPC分类号E03D1/00; E03C1/12; G05D9/12
摘要
本实用新型提供了一种家用废水冲厕装置,由废水箱、冲水箱、浮球控制开关、微型潜水泵、电磁阀及控制电路组成,微型潜水泵安装在废水箱内,其出水口接入冲水箱,废水箱外侧设有透明连通管,连通管内设有浮球和干簧管;冲水箱通过电磁阀与自来水管连接,冲水箱上部设有浮球控制开关,微型潜水泵、干簧管与电磁阀与控制电路连接。本实用新型可以实现废水与自来水自动转换冲厕,废水可以自动泵入冲水箱,具有自动化程度高、成本低、使用方便的特点。
权利要求书
1、一种家用废水冲厕装置,由废水箱、冲水箱、浮球控制开关、微型潜水泵、电磁阀及 控制电路组成,其特征在于:微型潜水泵安装在废水箱内,其出水口接入冲水箱,废水箱 外侧设有透明连通管,连通管内设有浮球和干簧管;冲水箱通过电磁阀与自来水管连接, 冲水箱上部设有浮球控制开关,微型潜水泵、干簧管与电磁阀与控制电路连接。
2、根据权利要求1所述的家用废水冲厕装置,其特征在于:所述废水箱的上部设有溢出 口。
3、根据权利要求1所述的家用废水冲厕装置,其特征在于:所述废水箱内上部设有过滤 网。
说明书
家用废水冲厕装置
技术领域
本实用新型涉及家庭厕所冲水设备。
背景技术
日常生活中,家庭冲厕用水通常是用自来水,而洗漱、洗澡、洗菜、洗衣等用后的废 水完全可以冲厕、再利用,通常情况下却白白流掉了,造成很大的水资源浪费。目前虽然 也有废水利用的装置,但成本高、自动化程度低,使用效果差,不能将废水充分利用起来, 无法广泛推广。
发明内容
本实用新型针对现有技术的不足,提供一种自动化程度高、成本低、使用方便的家 用废水冲厕装置。
本实用新型采用以下技术解决方案:

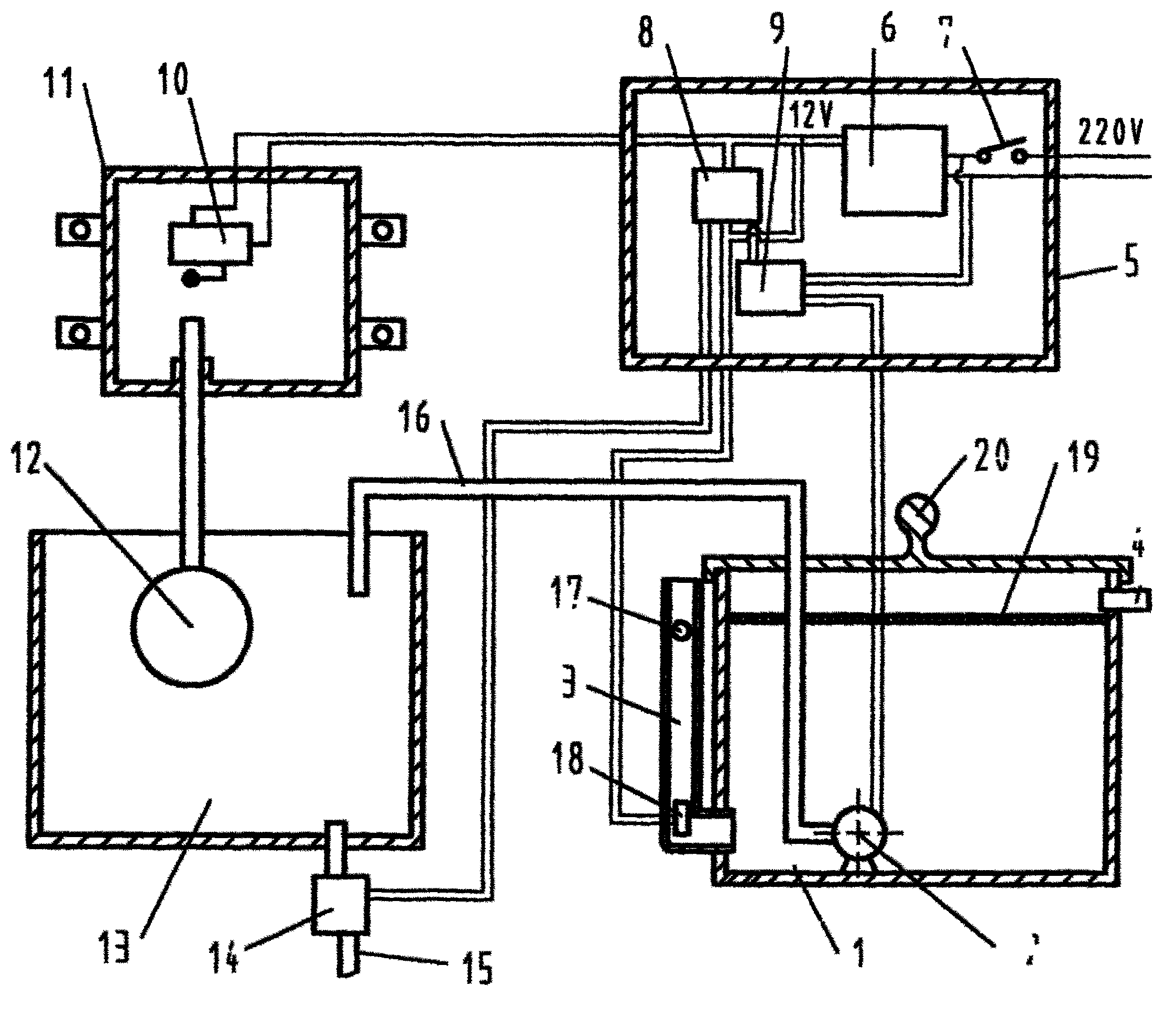

该家用废水冲厕装置由废水箱、冲水箱、浮球控制开关、微型潜水泵、电磁阀及控 制电路组成;微型潜水泵安装在废水箱内,其出水口接入冲水箱,废水箱外侧设有透明连 通管,连通管内设有浮球和干簧管;冲水箱通过电磁阀与自来水管连接,冲水箱上部设有 浮球控制开关,微型潜水泵、干簧管与电磁阀与控制电路连接。
废水箱的上部设有溢出口,可将多余的废水通过水管引入下水道,以免流入室内。
废水箱内上部设有过滤网,以滤掉废水中的杂质。
使用时,将平时用过的废水存入废水箱内。当有废水时,控制电路使微型潜水泵接 通,冲水箱内的水放出冲厕后,浮球控制开关接通,微型潜水泵自动将废水箱内的废水泵 入冲水箱;到设定水位,浮球控制开关断开,自动停止上水。当无废水时,控制电路自动 将电磁阀接通,冲水箱内的水放出后,浮球控制开关接通,电磁阀开启,自来水进入水箱; 到设定水位,浮球控制开关断开,电磁阀关闭,停止上水。
本实用新型可以实现废水与自来水自动转换冲厕,废水可以自动泵入冲水箱,具有 自动化程度高、成本低、使用方便的特点。
