申请日2005.11.21
公开(公告)日2008.01.23
IPC分类号D06F35/00
摘要
本发明涉及一种在家用洗衣机内实施的脱水方法，所述洗衣机具有用于驱动洗涤桶(2)的设备(12，121，14)，洗涤桶以可旋转的方式安装在碱液容器(1)内，目的是以满意的方式使纺织物脱水，所述纺织物经受一种能产生憎水效果的方法。与类似于洗涤过程(Ph2)的处理过程相联系，在洗涤桶(2)被运转并且放置其中的纺织物接触到溶解在碱液(6)里的抗水剂的过程中，在自由碱液从碱液容器(1)脱去时，为了到达第一脱水块内的速度，洗涤桶在第一数量的第一脱水脉冲的持续时间内被加速，所述速度低于临界脱水速度，在临界速度下，为了纺织物的脱水效果令人满意，所述纺织物经受能产生憎水效果的方法，由碱液容器和洗涤桶组成的振动系统处于共振状态。然后为了到达高于临界旋转速度的速度，在第二脱水块内洗涤桶(2)于第二数量的脱水脉冲的持续时间内被加速。在另一个步骤，为了到达适宜于洗涤的最大旋转速度，在第三及最终脱水块内洗涤桶(2)于第三数量的脱水脉冲的持续时间内被加速。被离心脱水的碱液在所有的脱水块期间从碱液容器(1)移走，而且洗涤桶(2)在所有的脱水脉冲之间以更缓和的速度进行作业，其中纺织物(7)于洗涤桶(2)内上下颠簸移动时被覆盖。
权利要求书
1.一种使纺织物(7)脱水的方法，所述纺织物已经特别经历 了一种在家用洗衣机内建立憎水效果的方法的处理，所述洗衣机具 有用于驱动洗涤桶(2)和用于控制洗涤过程的设备(12，121，14)， 洗涤桶以可旋转的方式被支撑在外桶内，利用这种方法，在类似于 洗涤过程(Ph2)的处理过程之中，当洗涤桶(2)被运转时，容纳 在里面的纺织物(7)接触到溶解在碱液(6)里的抗水剂，所述脱 水方法的特征在于，
在自由碱液从外桶(1)脱去后，洗涤桶(1)在第一脱水块被 加速第一数量的第一脱水脉冲到临界速度以下的速度，在临界速度 下，由外桶和洗涤桶组成的振动系统处于共振状态，
在第二脱水块内，洗涤桶(2)被加速第二数量的第二脱水脉冲 到高于临界速度的速度，
在第三及最终的脱水块内，洗涤桶(2)被加速第三数量的第三 脱水脉冲到依旧可允许洗涤的最大速度，
在所有的脱水块期间内，被脱离的碱液也从外桶(1)移走，

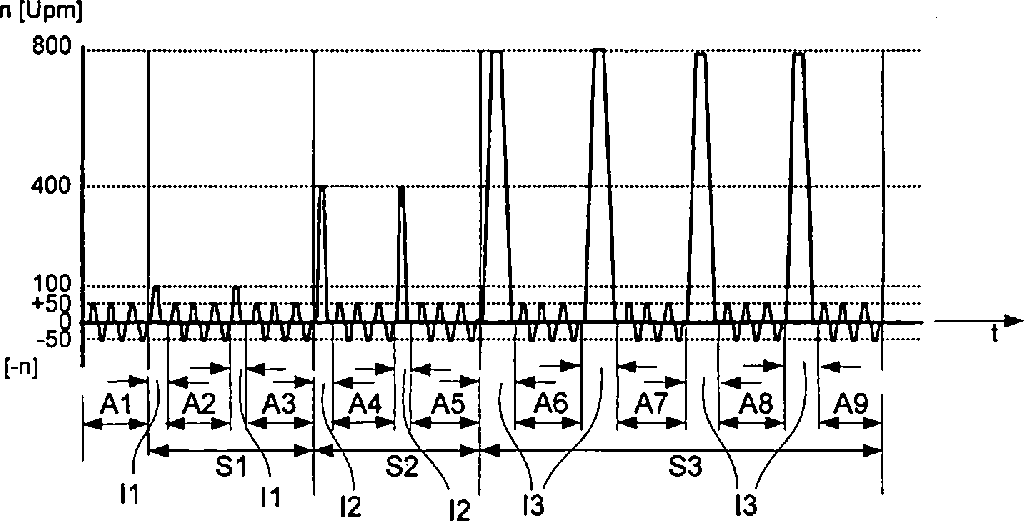

在所有的脱水脉冲之间，洗涤桶(2)在减速区(A1-A9)以减 速速度(例如50rpm)运行，此时纺织物(7)于洗涤桶内四周移动 时被重新整理。
2.如权利要求1所述的方法，其特征在于，第一数量是两个。
3.如权利要求1所述的方法，其特征在于，在第一脱水脉冲期 间内的速度是最大大约100rpm。
4.如权利要求1所述的方法，其特征在于，第一脱水脉冲均持 续10秒。
5.如权利要求1所述的方法，其特征在于，脱水脉冲的第二数 量是两个。
6.如权利要求1所述的方法，其特征在于，第二脱水脉冲的速 度分别为最大大约400rpm。
7.如权利要求1所述的方法，其特征在于，第二脱水脉冲均持 续10秒。
8.如权利要求1所述的方法，其特征在于，第三数量是四个。
9.如权利要求1所述的方法，其特征在于，第三脱水脉冲期间 内的速度为最大大约800rpm。
10.如权利要求1所述的方法，其特征在于，第三脱水脉冲均 持续30秒。
11.如权利要求1所述的方法，其特征在于，所述减速速度大 约为30rpm。
12.如权利要求1所述的方法，其特征在于，在减速速度时的 运行分别持续大约30秒。
13.如权利要求1所述的方法，其特征在于，所有脱水块的持 续时间总共最长为15分钟。
14.一种用于执行前述任一权利要求所述方法的洗衣机，其特 征在于，具有时间控制设备和用于洗涤桶(2)的驱动单元的速度 控制设备，所述时间控制设备用来输出如权利要求4，7，10和12 至少一个所述的时间控制脉冲并且重复如权利要求2，5和8至少 一个所述的时间间隔，所述速度控制设备用来调整如权利要求3，6， 9和11至少一个所述的洗涤桶(2)的速度。
说明书
防水处理后纺织物脱水的方法
技术领域
本发明涉及一种使纺织物脱水的方法，所述纺织物已经特别经 历了一种在家用洗衣机内建立憎水效果的方法的处理，所述洗衣机 具有用于驱动洗涤桶和用于控制洗涤过程的设备，洗涤桶以可旋转 的方式被安装在外桶内，利用这种方法，在类似于洗涤过程的处理 过程之中，当洗涤桶被运转时，容纳在里面的纺织物接触到溶解在 碱液里的抗水剂。
背景技术
功能性纺织物比如头部衣物，在使用过程中会逐渐损失它们的 抗水特性、它们的防水性能，而穿着它们是为了抵抗空气内的水分。 通过向纺织物纤维施加抗水剂可能恢复这种特性。一般是在商业洗 衣店或清洁作业中于纺织物上执行这种处理。然而，越来越多的人 愿望在家用洗衣机里也能执行这种处理。
因此在有关行业，抗水剂是可利用的，这些抗水剂适合用在家 用洗衣机里的防水纺织物。这些抗水剂主要由碳氟树脂或者含石蜡 的制剂组成。使用本申请人的在先专利申请(2004P02110DE)的方 法能够执行防水处理，利用所述方法外桶被填充一些测量为小浴比 的水，换句话说干燥纺织物的重量与水的重量的比小于1∶8，当纺 织物在外桶内被加热时，外桶至少被加热到纺织物制造商所推荐的 温度作为处理温度(比如40℃)，利用所述方法，预定量的抗水剂 被水从清洁剂室漂洗到外桶并且与水一起形成碱液，而且纺织物最 终首次接触碱液并被处理最多30分钟的时间。最后，所述碱液不 经冲洗而通过脱水从纺织物中和从外桶去除。
因为当使用标准的脱水作业时，理想地，没有水透过憎水的纺 织物，这样的纺织物被以标准方式脱水时会形成气室，所述气室也 含有非常大量的剩余防水碱液。因此，使用标准脱水作业时，能够 实现的脱水程度会令人失望的。而且这样的防水碱液残留的蓄积会 导致纺织物在限定的多处点的局部集中，在这样的脱水作业之后于 纺织物上遗留白色的斑点。
发明内容
本发明的目的是制定一种具体在纺织物已经在洗衣机内被防水 处理后应用的脱水方法，所述方法降低了形成白色斑点的风险以及 得到令人满意的脱水效果。
按照本发明，该目的是通过在本权利要求1的特征部分限定的 特征实现的，其中在自由抗水碱液从外桶脱去后，洗涤桶在第一脱 水块被加速第一数量的第一脱水脉冲到临界速度以下的速度，在临 界速度下，由外桶和洗涤桶组成的振动系统处于共振状态，在第二 脱水块内，洗涤桶被加速第二数量的第二脱水脉冲到高于临界速度 的速度，在第三及最终的脱水块内，洗涤桶被加速第三数量的第三 脱水脉冲到依旧可允许洗涤的最大速度，在所有的脱水块期间内， 所述被脱离的碱液也从外桶移走，而且在所有的脱水脉冲之间，洗 涤桶以减速速度进行作业，纺织物在减速速度下于洗涤桶内四周移 动时被重新整理。
所有上述措施使得纺织物实现令人满意的脱水程度，残留水分 大约70%。按照上述方法可能的是，防止防水碱液在纺织物限定区 域内的蓄积，于是在纺织物上形成白色斑点的风险不再是关注的问 题。
本发明方法的有益改进描述在从属权利要求中，而且这些改进 可以单独使用或者彼此组合使用。
