申请日2005.11.22
公开(公告)日2006.05.24
IPC分类号C07C51/42; C02F9/00; C07C63/26
摘要
本发明公开了一种碱减量废水对苯二甲酸回收反应装置。它全程用管道水冷却夹套反应器形式进行连续生产，主要包括：泵送废水系统、精细过滤系统、pH测试系统、酸析系统、防沉淀系统、水冷却交换热量系统、固液分离系统、计算机自动控制系统。全系统封闭运行，无二次污染，综合、高效地解决了碱减量废水的污染和回收利用。本发明工艺简单、占地少、投资省、操作自动化，对苯二甲酸回收率可>95%，纯度可>95%，废水的热量回收达60%，不增加二次污染，为社会减少环境污染，为企业创造经济效益。
权利要求书

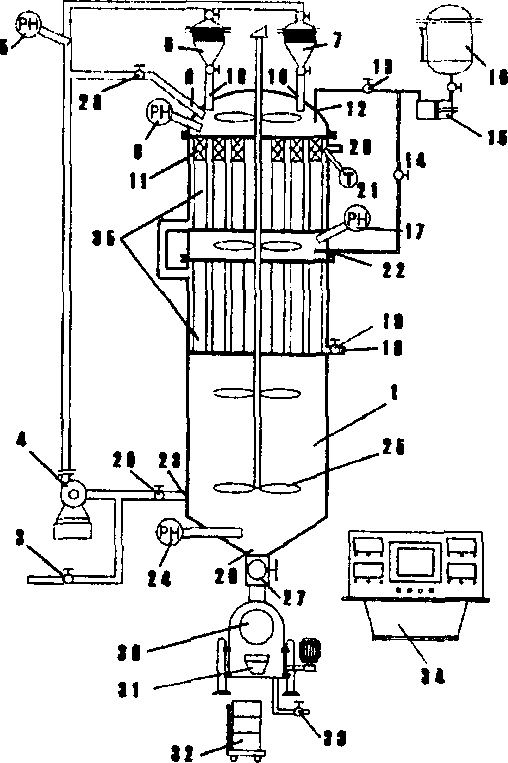

1.一种碱减量废水对苯二甲酸回收反应装置，其特征在于，废水进口(3)经 废水输送泵(4)与第一过滤器(6)、与立式列管段反应器(1)顶端第一进口 (10)相接，第一过滤器(6)进口与经第二过滤器(7)与立式列管段反应器 (1)顶端第一进口(10)相接;废水输送泵(4)出口与第一循环控制阀(28) 与立式反应器(1)顶部第二进口(9)相接;立式反应器(1)顶部第一酸进口 (12)与第一加酸控制阀(13)、酸计量泵(15)与酸贮槽(16)相接;立式反 应器(1)第一列管段下部第二酸进口(22)与第二酸控制阀(14)、酸计量泵 (15)与酸贮槽(16)相接;立式反应器(1)下部出口(23)与第二循环控制 阀(29)与废水输送泵(4)进口相接;立式反应器(1)底部物料出口(26) 与底部放料阀(27)、固液分离器(30)相接;固液分离器(30)设有液体出口 阀(33)、固体出口(31)，固体出口(31)下设称量包装装置(32)，装置由计 算机平台(34)操作控制。
2.根据权利要求1所述的一种碱减量废水对苯二甲酸回收反应装置，其特 征在于，所述的立式反应器(1)为圆桶型立式容器，圆桶型立式容器上部内设 有竖立列管段冷却水夹套(35)。
3.根据权利要求1所述的一种碱减量废水对苯二甲酸回收反应装置，其特 征在于，所述的立式反应器(1)轴向设有搅拌轴，轴长为反应器高度的3/4， 搅拌轴上设有4-5组下推式搅拌桨叶(25)，搅拌轴通过顶端电机带动旋转。 4.根据权利要求1所述的一种碱减量废水对苯二甲酸回收反应装置，其特 征在于，所述的第一过滤器(6)与第二过滤器(7)由多层过滤介质组成，过 滤介质包括：毛毡、滤布、滤纸、膜材料。
5.根据权利要求1所述的一种碱减量废水对苯二甲酸回收反应装置，其特 征在于，所述的立式反应器(1)的上部列管进口处，各装一静态混合器。
6.一种碱减量废水对苯二甲酸回收反应器装置，其特征在于，废水进口(3) 经废水输送泵(4)与第一过滤器(6)、卧式反应器(2)上部进口(10)相接; 第一过滤器(6)进口与第二过滤器(7)、卧式反应器(2)上部进口(10)相 接;废水输送泵(4)出口与第一循环阀(28)、卧式反应器(2)进口(10)相 接;卧式反应器(2)上部进口(12)与第一进酸阀(13)，加酸计量泵(15)， 酸贮槽(16)相接;卧式反应器(2)管道中上部的第二酸进口(22)与第二进 酸阀(14)、加酸计量泵(15)与酸贮槽(16)相接;卧式反应器(2)底部终 端出口(26)与第二循环阀(29)、废水输送泵(4)进口相接;卧式反应器(2) 底部出口(26)与底部放料阀(27)、固液分离器(30)相接;固液分离器(30) 设有液体出口阀(33)、固体出口(31)，固体出口(31)下设称量包装装置(32)， 装置由计算机平台(34)操作控制。
7.根据权利要求6所述的一种碱减量废水对苯二甲酸回收反应装置，其特 征在于，所述的卧式反应器(2)外壳为圆型或矩形容器，容器内为单管(36) 从上到下廻流排列。
8.根据权利要求6所述的一种碱减量废水对苯二甲酸回收反应装置，其特 征在于，所述的第一过滤器(6)与第二过滤器(7)由多层过滤介质组成，过 滤介质包括：毛毡、滤布、滤纸、膜材料。
9.根据权利要求6所述的一种碱减量废水对苯二甲酸回收反应装置，其特 征在于，所述的卧式反应器(2)的前段各装几个静态混合器。
说明书
碱减量废水对苯二甲酸回收装置
技术领域
本发明涉及一种碱减量废水对苯二甲酸回收装置。
背景技术
涤纶纺织品整理生产工艺的碱减量废水中，有大量的对苯二甲酸钠存在， 废水温度为100℃左右，废水的排放将大量可回收利用的对苯二甲酸及废水热量 排放到自然环境中去，不仅严重污染环境，也造成了大量循环资源流失，经济 损失极大。
本着综合，全面，有效解决碱减量废水污染现状，最大限度地减少污水排 放的COD含量，将废水中的对苯二甲酸钠转化为有利用价值的对苯二甲酸，充 分利用废汽热能，消除危害社会环境的状态，并为社会创造一定的经济回报。
发明内容
本发明工艺流程示意如下：
废水泵送系统→精细过滤系统→管道化酸析系统包括：列管酸析、夹套 冷却水回收热能、PH在线检测、加酸装置、搅混装置→多功能自动过滤固 液分离系统包括：过滤、洗涤、脱水、湿状对苯二甲酸包装、废滤液中和：检 测、回用、排放→计算机控制系统
本发明的目的是提供一种碱减量废水对苯二甲酸回收装置。
一种碱减量废水对苯二甲酸回收反应装置：废水进口经废水输送泵与第一 过滤器、与立式列管段反应器顶端第一进口相接;第一过滤器进口与经第二过 滤器与立式列管段反应器顶端第一进口相接;废水输送泵出口与第一循环控制 阀与立式反应器顶部第二进口相接;立式反应器顶部第一酸进口与第一加酸控 制阀、酸计量泵与酸贮槽相接;立式反应器第一列管段下部第二酸进口与第二 酸控制阀、酸计量泵与酸贮槽相接;立式反应器下部出口与第二循环控制阀与 废水输送泵进口相接;立式反应器底部物料出口与底部终端放料阀、固液分离 器相接;固液分离器设有液体出口阀、固体出口，固体出口下设称量包装装置， 装置由计算机平台操作控制。
所述的立式反应器为圆桶型立式容器，圆桶型立式容器上部内设有竖立列 管段冷却水夹套。立式反应器轴向设有搅拌轴、轴长为反应器高度的3/4，搅拌 轴上设有4-5组下推式搅拌桨叶，搅拌轴通过顶端电机带动旋转。第一过滤器 与第二过滤器由多层过滤介质组成，过滤介质包括：毛毡、滤布、滤纸、膜材 料。立式反应器的上部列管进口处，各装一静态混合器。
另一种碱减量废水对苯二甲酸回收反应器装置：废水进口经废水输送泵与 第一过滤器、卧式反应器上部进口相接;第一过滤器进口与第二过滤器、卧式 反应器上部进口相接;废水输送泵出口与第一循环阀、卧式反应器进口相接; 卧式反应器上部进口与第一进酸阀，加酸计量泵，酸贮槽相接;卧式反应器管 道中上部的第二酸进口与第二进酸阀、加酸计量泵与酸贮槽相接;卧式反应器 底部出口与第二循环阀、废水输送泵进口相接;卧式反应器底部出口与底部放 料阀、固液分离器相接;固液分离器设有液体出口阀、固体出口，固体出口下 设称量包装装置，装置由计算机平台操作控制。
所述的卧式反应器外壳为圆型或矩形容器，容器内为单管从上到下廻流排 列。第一过滤器与第二过滤器由多层过滤介质组成，过滤介质包括：毛毡、滤 布、滤纸、膜材料。卧式反应器的前段各装几个静态混合器。
本发明的优点：
(1)本发明工艺简单，占地少，投资省，操作自动化;
(2)本发明对苯二甲酸的干基回收率可>95%，回收对甲二苯酸的纯度可>95%;
(3)该工艺生产方法，不增加二次污染;
(4)碱减量废水的热量回收率达60%左右。
