申请日2005.11.22
公开(公告)日2006.12.27
IPC分类号C02F3/02; C02F3/10
摘要
一种低能耗污水净化过滤池，它包括：供水储槽，与储槽连为一体的过滤器，过滤器的下底为栅板上装有卵石的支撑层，支撑层上方为粒径为2-4mm滤料的主过滤层，滤料表面生长微生物膜，过滤器中设有清水溢流管，过滤器上还装有一反冲洗水排水管，该管口的位置较清水溢流管管口位置低10-20cm。本方法过滤水头损失很小，仅600毫米水柱以下，以二沉池出水作为反冲水不需再次提升，简化了流程，不需建泵房，大量节约投资(与一般砂滤相比，可节约投资60-80%)，滤池每立方米水/日处理投资仅约50-60元。操作方便，反冲洗时供水阀门不用调节，只要打开曝气管的阀门，进行曝气，反冲洗所需动力很少，每立方米水日仅为0.04KW，阀门少，自控很方便。
权利要求书
1、一种低能耗污水净化过滤池，它包括：供水储槽，与储槽连为一体的 过滤器，过滤器的下底为栅板上装有卵石形成的支撑层，还有位于支撑层上方 的主过滤层，主过滤层中装有粒径为2-4mm滤料，滤料表面生长微生物膜， 过滤器中设有清水溢流管，该管的出口接至下一处理工序，过滤器上还装有一 反冲洗水排水管，管口的位置较清水溢流管管口位置低10-20cm，在过滤器 下部布有曝气管，该曝气管与鼓风机空气出口以阀门连接。
2、根据权利要求1所述的低能耗污水净化过滤池，其特征在于：所述的 滤料为石英砂。
说明书
低能耗污水净化过滤池
技术领域
本实用新型涉及一种城市污水净化过滤装置，特别是一种低能耗水回用前 的水净化过滤池。
背量技术
为了获得回用水，通常在二沉池之后对废水进行过滤，目前，过滤的方法 大多采用从上到下的流向，过滤层的粒料较小(0.5-1.0mm)，水头损失较大(约 2.0米)，当过滤一段时间后，需要反冲水冲洗过滤层时，必需通过泵升压，那 么，不仅管线加长阀门增多，还需要泵房，投资较大。因此，有必要提供一种 新的污水净化过滤的方法及相应装置。
发明内容
本实用新型的目的在于提供一种低能耗污水净化过滤池，利用滤池可以去 除悬浮物和其他有机物，提高水质，且过滤水头损失很小，能耗低，投资少， 且冲洗方便。

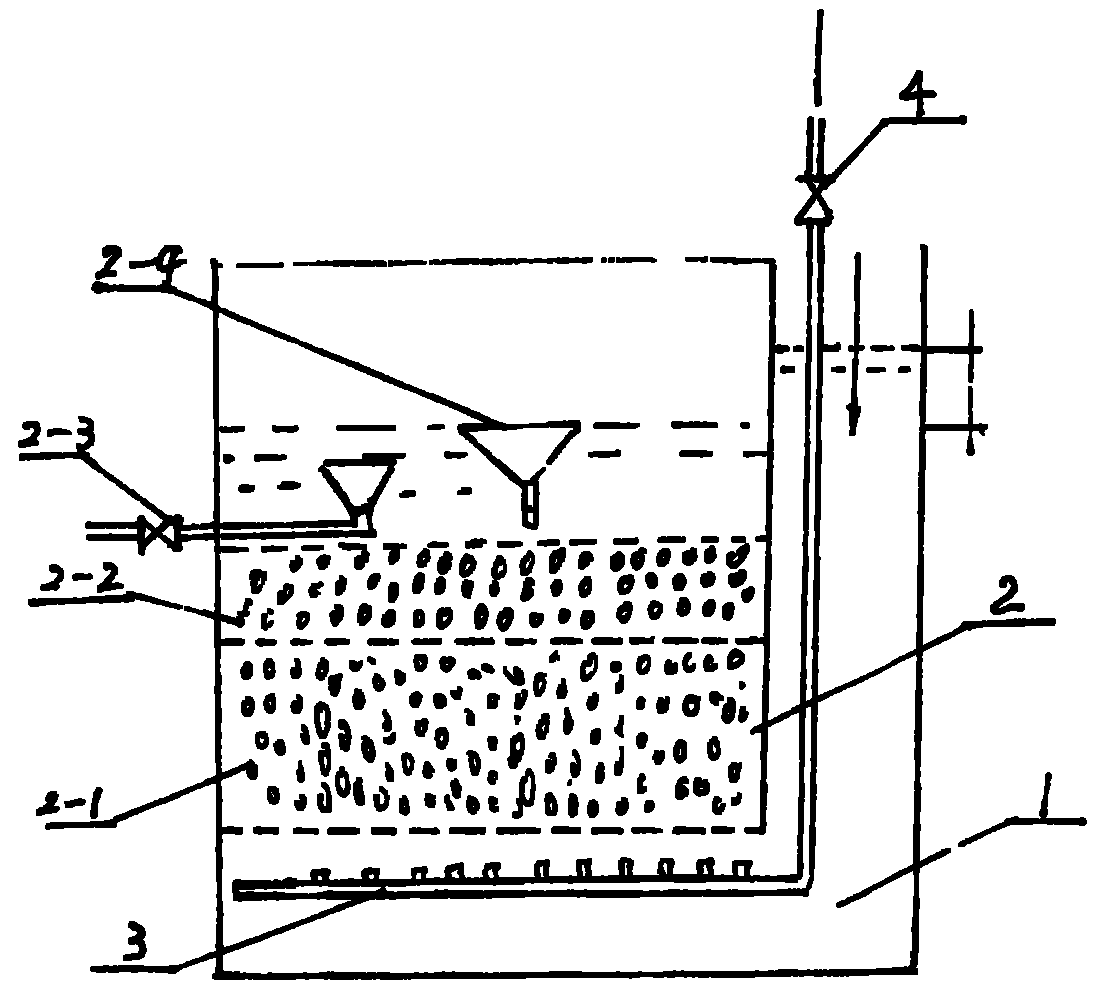

为实现上述目的，本发明采取以下设计方案：这种低能耗污水净化过滤池， 它包括：供水储槽，与储槽连为一体的过滤器，过滤器的下底为栅板，栅板上 装有卵石形成支撑层，还有位于支撑层上方的主过滤层，主过滤层中装有粒径 为2-4mm滤料，滤料表面生长微生物膜，过滤器中设有清水溢流管，该管的 出口接至下一处理工序，过滤器上还装有一反冲洗水排水管，管口的位置较清 水溢流管管口位置低10-20cm，在过滤器下部布有曝气管，该曝气管与鼓风 机空气出口以阀门连接。
本实用新型通过加大过滤粒料的粒径，使其表面生长微生物膜，污水通过 过滤层，以去除水中悬浮物和其他有机物，由于粒径大，其颗粒之间的空间大， 空间中又有微生物膜存在，不仅水容易通过，又有过滤作用，所以去污好，压 降小，从而做到供水与反冲洗水为同一系统，不需要用泵升压。
本实用新型的优点是：本方法在过滤过程中水头损失很小，仅600毫米水 柱以下，以二沉池出水作为反冲水不需再次提升，简化了流程，不需要建泵房， 大量节约投资(与一般砂滤相比，可节约投资60-80%)，本滤池每立方米水/ 日处理投资仅约50-60元。操作方便，反冲洗时供水阀门不用调节，只要打开 曝气管与鼓风机之间的阀门，进行曝气，反冲洗所需动力很少，每立方米水仅 为0.04KW，由于阀门少，自控很方便。
