申请日2005.11.23
公开(公告)日2006.12.06
IPC分类号E21B41/00
摘要
一种污油污水回收处理装置。主要解决现有的污油污水回收装置移动不方便及工作效率低的问题。其特征在于：板房(1)内有大回收池(4)、工具间(5)及泵房(6)，泵房(6)内有泵入螺杆泵(7)及泵出螺杆泵(8)，泵入螺杆泵(7)的进出口分别与小回收池(3)及大回收池(1)相连，泵出螺杆泵(8)的进出口分别与大回收池(4)及井口生产干线(9)相连。该污油污水回收处理装置便于移动，具有使用方便、工作效率高及有利于环保的特点。
权利要求书

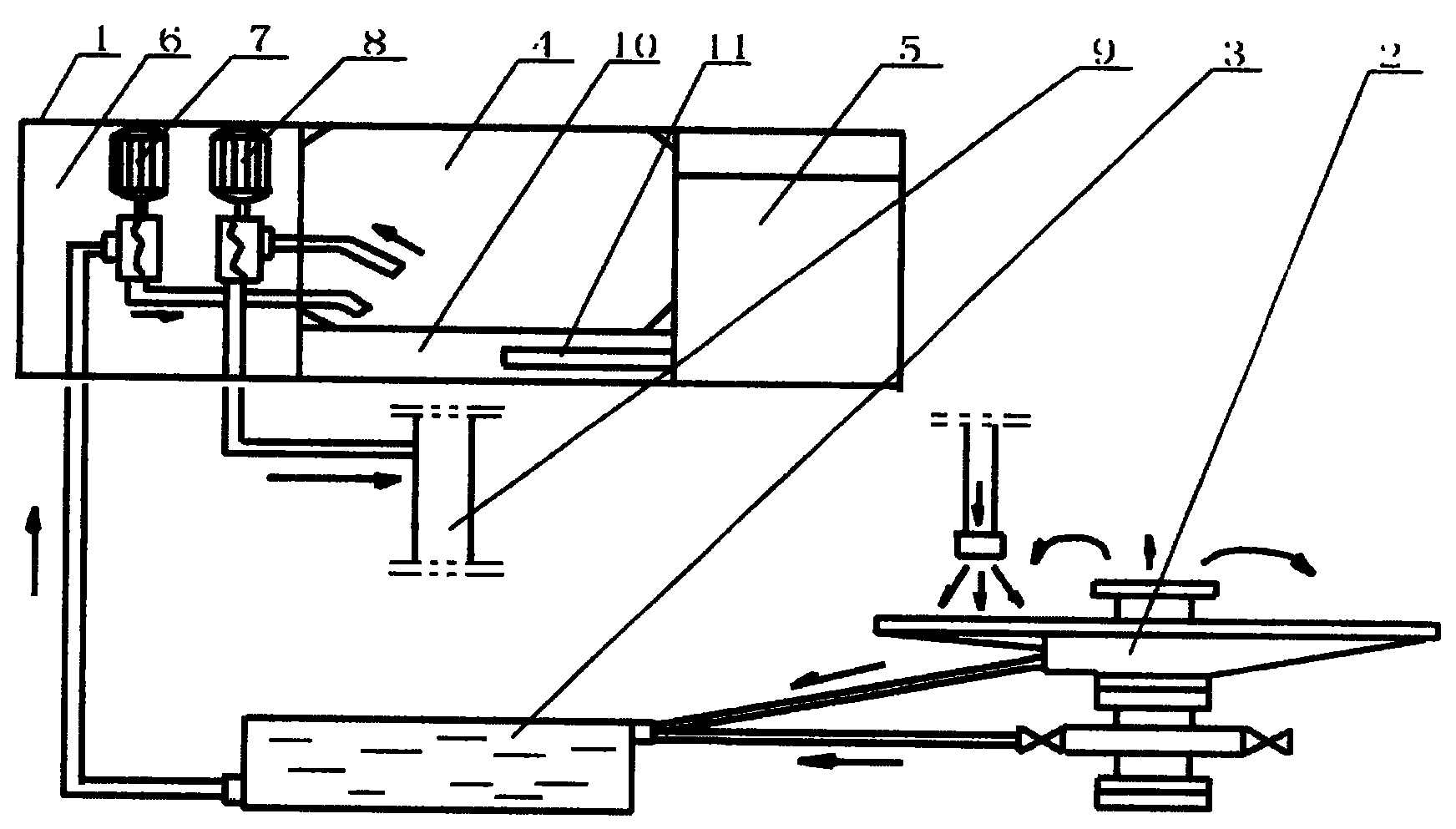

1、一种污油污水回收处理装置，包括板房(1)、作业平台(2)及 小回收池(3)，其特征在于：板房(1)内有大回收池(4)、工具间(5) 及泵房(6)，泵房(6)内有泵入螺杆泵(7)及泵出螺杆泵(8)，泵入螺杆 泵(7)的进出口分别与小回收池(3)及大回收池(4)相连，泵出螺杆泵 (8)的进出口分别与大回收池(4)及井口生产干线(9)相连。
2、根据权利要求1所述的污油污水回收处理装置，其特征在于： 板房(1)内有清水罐(10)，清水罐(10)内有加热器(11)。
说明书
污油污水回收处理装置
技术领域：
本实用新型涉及油田采油领域中油水井井下作业时所用的一种 污油污水回收装置，尤其是污油污水回收处理装置。
背景技术：
油田油水井井下作业时，井口油管和套管喷出的污油污水会污染 井场，不利于环保。中国专利03212131.8公开了一种组合式油水井 作业平台，小回收池、泵及作业平台等拆卸后移动不方便，工作效率 低，给生产带来不便。
实用新型内容：
为了克服现有的污油污水回收装置移动不方便及工作效率低的 不足，本实用新型提供一种污油污水回收处理装置，该污油污水回收 处理装置便于移动，具有使用方便、工作效率高及有利于环保的特点。
本实用新型的技术方案是：该污油污水回收处理装置包括板房、 作业平台及小回收池，板房内有大回收池、工具间及泵房，泵房内有 泵入螺杆泵及泵出螺杆泵，泵入螺杆泵的进出口分别与小回收池及大 回收池相连，泵出螺杆泵的进出口分别与大回收池及井口生产干线相 连。
上述的板房内有清水罐，清水罐内有加热器。
本实用新型具有如下有益效果：由于采取上述方案，当小回收池 快满时，启动板房内的泵入螺杆泵，将小回收池内的液体抽入板房内 的大回收池内，作业结束后，把大回收池内的液体利用泵出螺杆泵泵 入井口生产干线中，该装置便于移动，使用方便，工作效率高，有利 于环保。
