申请日2005.11.25
公开(公告)日2006.11.08
IPC分类号E03C1/14; B01D24/12; G05D9/12
摘要

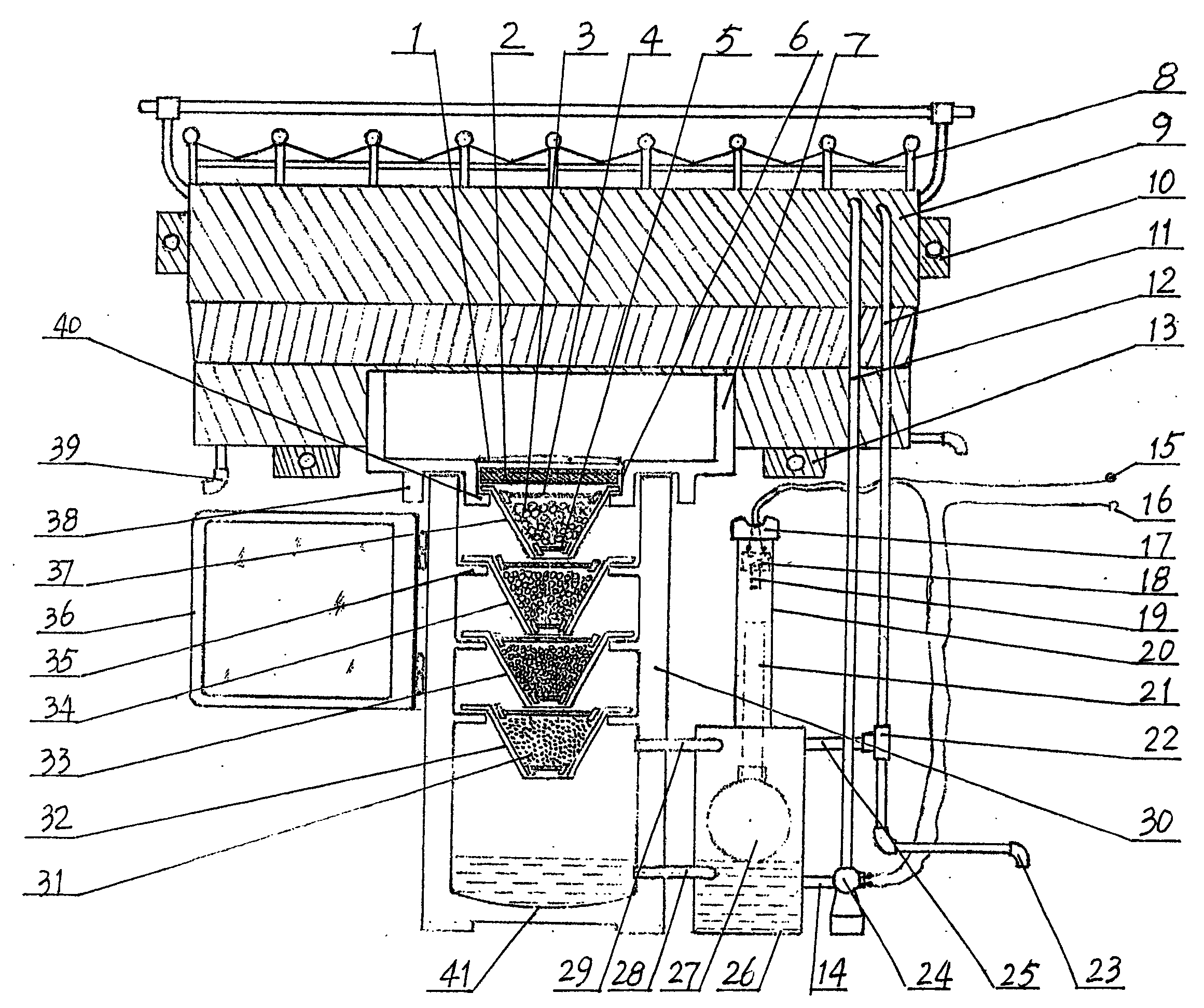

一种能使污水净化再利用的洗漱装置，在盆体(7)下面的净化水盛装筒(30)内上方安装多级过滤盒，盒内灌装颗粒树酯(3)和活性炭(31)，净化水盛装筒内下方是净化水盛装桶(41)，通过溢水管(29)和连通管(28)与自控补水桶(26)连通，在自控补水桶内的浮球(27)上方有伸入限距直滑管(20)内的限距触碰杆(21)，在限距滑管上方有压轴开关(18)与一相电源线(15)和水泵连接，在自控补水桶一侧设有溢水管和与水泵(24)连接的抽水管(14)，水泵上连接另一相电源线(16)，水泵通过泵水管(12)与贮水箱带物品放置台贯通，在贮水箱带物品放置台上部有溢水导排管(11)，本实用新型结构紧凑，制造安装简单，体积小，美观适用，能节约水资源，适于家庭，宾馆、招待所使用。
权利要求书
1.一种能使污水净化再利用的洗漱装置，由盆体、净化水盛装筒、锥 型过滤盒、自控补水筒、贮水箱带物品放置台、水泵组成，其特征在于：在 盆体(7)内底设置排水凹口(6)，在排水凹口(6)底沿口设置一圈凸台(40)， 在凸台(40)上撂置1级过滤盒(37)，在盆体(7)下面的装配槽(38)内 安装净化水盛装筒(30)，在净化水盛装筒(30)上段内壁左右两侧及后壁上 设置三级挑台(35)，在三级挑台上分别安装2级过滤盒(34)、3级过滤盒 (33)和4级过滤盒(32)，在每1级过滤盒的上下由丝网罩圈(4)(5)上 下封闭，在1、2、3级过滤盒内灌装颗粒树酯(3)，在4级过滤盒(32)内 灌装活性炭(31)，在1级过滤盒(37)的顶上放置筛状网盒(2)，上面设置 堵盖(1)，在净化水盛装筒(30)的前面装有透明门(36)，透明门以下部分 是净化水盛装桶(41)，在净化水盛装桶(41)的上端设置溢水管(29)，下 端设置连通管(28)与自控补水桶(26)贯通相连，在自控补水桶(26)上 安装限距直滑管(20)，在限距直滑管上端管盖(17)内设置由弹簧控制触头伸 缩柱(19)的压轴开关(18)，接上一相电源线(15)，在自控补水桶(26) 内设置一个浮球(27)，在浮球上安装限距触碰杆(21)，限距触碰杆伸进限 距直滑管(20)内，在自控补水桶(26)一侧上沿口设有溢水管(25)，通过 三通(22)与下水道外排管(23)连通，在自控补水桶(26)的下部设有抽水 管(14)与水泵(24)连接，水泵(24)的一相电源线(15)与压轴开关(18) 相接，另一相电源线(16)直接连接，水泵(24)的泵水管(12)与贮水箱 带物品放置台(9)贯通相连，贮水箱带物品放置台顶面周边设置工艺护栏(8)， 在贮水箱带物品放置台(9)的上部设有溢水导排管(11)，由三通(22)与 下水道外排管(23)连通，在贮水箱带物品放置台(9)的下底面设有使用水 管束接头(39)，后面装有吊挂耳(10)(13)。
2.根据权利要求1所述的能使污水净化再利用的洗漱装置，其特征在于： 1级过滤盒(37)、2级过滤盒(34)、3级过滤盒(33)和4级过滤盒(32) 是圆锥形，上圆边向外翻出形成框边，通过框边撂置在盆体(7)下面的凸台 (40)和净化水盛装筒(30)的挑台(35)上。
说明书
能使污水净化再利用的洗漱装置
技术领域：本实用新型涉及污水净化装置，特别是一种能使污水净化再 利用的洗漱装置。
背景技术：现有的污水净化产品很多，但将净化系统设置为洗漱盆一体 实现净化再利用的还没有。
发明内容：本实用新型的目的在于提供一种能使污水净化再利用的洗漱 装置，它是由设置在盆内排水凹口及以下的多个过滤净化段，逐级过滤净化 的方式，采用净化水自动控制贮存量和溢水自排的方法，从而达到污水净化 再利用的目的。
本实用新型的构成：由盆体、净化水盛装筒、锥型过滤盒、自控补水筒、 贮水箱带物品放置台、水泵组成，在盆体7内底设置排水凹口6，在排水凹口 6底沿口设置一圈凸台40，在凸台40上撂置1级过滤盒37，在盆体7下面的 装配槽38内安装净化水盛装筒30，在净化水盛装筒30上段内壁左右两侧及 后壁上设置三级挑台35，在三级挑台上分别安装2级过滤盒34、3级过滤盒 33和4级过滤盒32，在每1级过滤盒的上下由丝网罩圈4、5上下封闭，在1、 2、3级过滤盒内灌装颗粒树酯3，在4级过滤盒32内灌装活性炭31，在1级 过滤盒37的顶上放置筛状网盒2，上面设置堵盖1，在净化水盛装筒30的前 面装有透明门36，透明门以下部分是净化水盛装桶41，在净化水盛装桶41 的上端设置溢水管29，下端设置连通管28与自控补水桶26贯通相连，在自 控补水桶26上安装限距直滑管20，在限距直滑管上端管盖17内设置由弹簧 控制触头伸缩柱19的压轴开关18，接上一相电源线15，在自控补水桶26内 设置一个浮球27，在浮球上安装限距触碰杆21，限距触碰杆伸进限距直滑管 20内，在自控补水桶26一侧上沿口设有溢水管25，通过三通22与下水道外 排管23连通，在自控补水桶26的下部设有抽水管14与水泵24连接，水泵 24的一相电源线15与压轴开关18相接，另一相电源线16直接连接，水泵 24的泵水管12与贮水箱带物品放置台9贯通相连，贮水箱带物品放置台顶面 周边设置工艺护栏8，在贮水箱带物晶放置台9的上部设有溢水导排管11， 由三通22与下水道外排管23连通，在贮水箱带物品放置台9的下底面设有 使用水管束接头39，后面装有吊挂耳10、13。
1级过滤盒37、2级过滤盒34、3级过滤盒33和4级过滤盒32是圆锥形， 上圆边向外翻出形成框边，通过框边撂置在盆体7下面的凸台40和净化水盛 装筒30的挑台35上。
与现有技术比较，本实用新型结构紧凑，制造安装简单，体积小，美观 适用，能节约用水
