申请日2006.03.17
公开(公告)日2007.02.28
IPC分类号C02F3/12
摘要

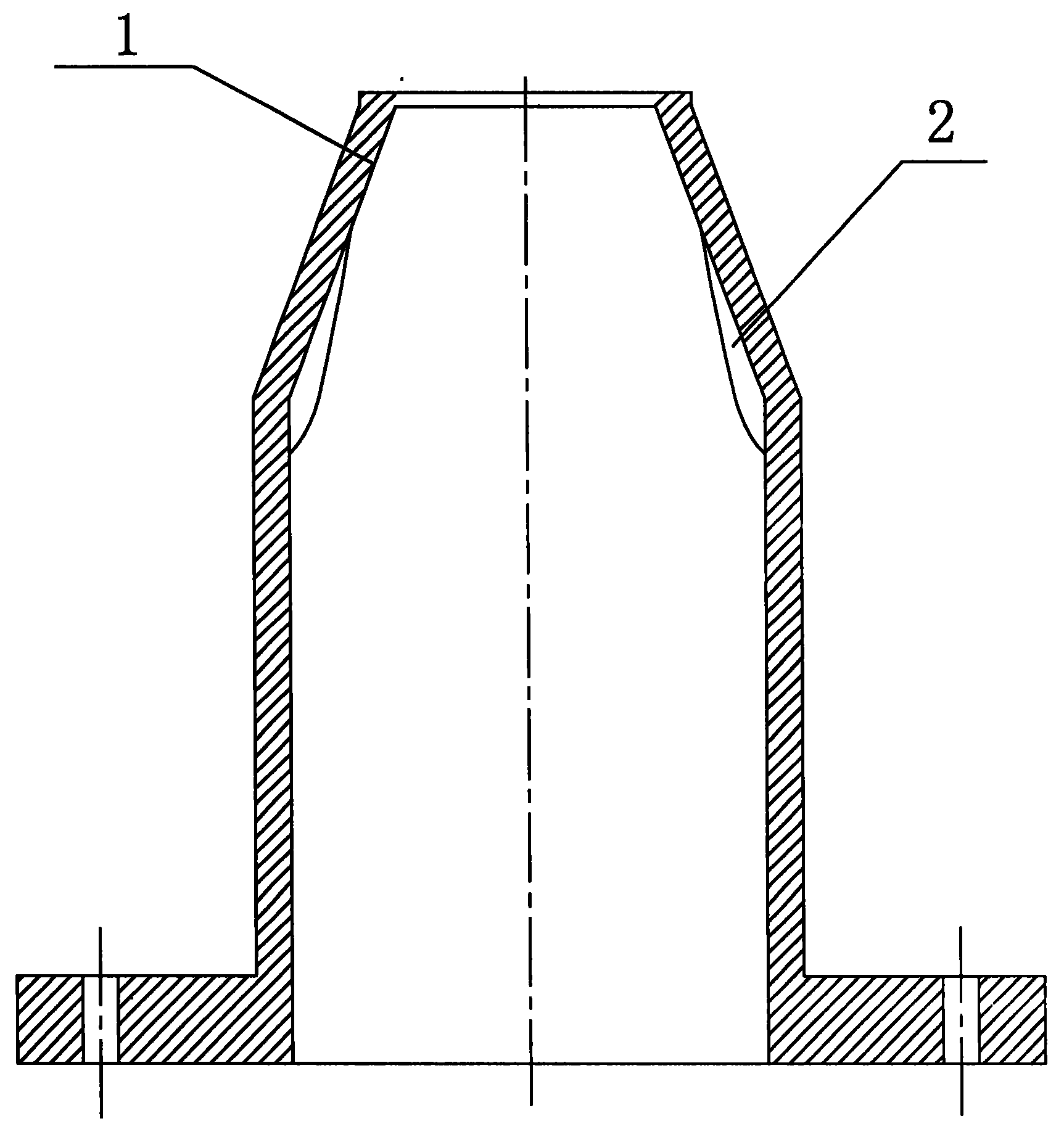

本实用新型公开了一种污水充氧混合喷嘴，喷嘴的喷头(1)为锥形，在锥形喷头(1)大口径端处的内壁圆周上设置有导流片(2)，导流片(2)呈流线形，该导流片(2)与锥形喷头(1)形成一体。本实用新型能量回收率高，导流四倍喷嘴的流量;导流片由于起缓冲的作用，能量损失小，喷射效果好;导流片不仅起导流作用，而且维持喷嘴结构稳定的功效。它主要用于传统活性污泥处理工艺使用中。
权利要求书
1、一种污水充氧混合喷嘴，其特征在于：喷嘴的喷头(1)为锥形。
2、根据权利要求1所述的污水充氧混合喷嘴，其特征在于：在锥形喷头(1) 内设置有导流片(2)。
3、根据权利要求1或2所述的污水充氧混合喷嘴，其特征在于：在锥形喷头(1) 大口径端处的内壁圆周上设置有导流片(2)。
4、根据权利要求1或2所述的污水充氧混合喷嘴，其特征在于：导流片(2) 与锥形喷头(1)形成一体。
5、根据权利要求3所述的污水充氧混合喷嘴，其特征在于：导流片(2)与锥 形喷头(1)形成一体。
6、根据权利要求1或2或5所述的污水充氧混合喷嘴，其特征在于：喷嘴的喷 头(1)的锥度为40°。
7、根据权利要求2或5所述的污水充氧混合喷嘴，其特征在于：导流片(2) 呈流线形，它的内侧面与锥形喷头(1)大口径端处的内壁紧贴并连为一体。
8、根据权利要求3所述的污水充氧混合喷嘴，其特征在于：导流片(2)呈流 线形，它的内侧面与锥形喷头(1)大口径端处的内壁紧贴并连为一体。
说明书
污水充氧混合喷嘴
技术领域
本实用新型涉及污水处理技术领域，尤其是涉及一种适用于传统活性污泥处 理工艺使用中多筒二次射流混合曝气器中的污水充氧混合喷嘴。
背景技术
利用生物处理方法去除污水中的有极性污染物质，至今仍被公认为最经济的 处理方式，被广泛的应用于污水处理技术领域，其中活性污泥处理程序及其各 种衍生的处理方法，无论是在城市生活污水或工业废水的处理系统中，均占有 极高的应用比例。目前的喷头喷射几乎属于单向流动，紊流效果不好，能量损 失大，水流不易稳定流出，喷射能力效果不佳，气液接触面积相对较低，气相 向液相传递效率低。
发明内容
本实用新型的目的是提供一种传递效率高，能量损失小的污水充氧混合喷嘴。
为了达到上述目的，本实用新型采用如下技术方案：一种污水充氧混合喷嘴， 喷嘴的喷头为锥形。
在所述的锥形喷头内设置有导流片。
所述锥形喷头大口径端处的内壁圆周上设置有导流片。
所述导流片与锥形喷头形成一体。
所述喷嘴的喷头的锥度为40°。
所述导流片呈流线形，它的内侧面与锥形喷头大口径端处的内壁紧贴并连为 一体。
本实用新型污水充氧混合喷嘴在传统的锥形喷头基础上增加导流片，该导流 片与喷嘴制成整体，导流片构成污水充氧混合喷嘴的导流面，使污水充氧混合 喷嘴喷出的液流偏转，从而达到高效的混合紊流效果。本实用新型污水充氧混 合喷嘴与文丘里射流器结合，使得从射流器喷射出来的超饱和混合液在污水充 氧混合喷嘴的引流下，引流周围的液体再次与污水充氧混合喷嘴所喷射的混合 液进行二次混合，从而回收了动力能量，相应的提高了气相的传递效率。
本实用新型的优点是：1、能量回收率高，导流四倍喷嘴的流量;2、导流片 由于起缓冲的作用，能量损失小，喷射效果好;3、导流片不仅起导流作用，而 且维持喷嘴结构稳定的功效。
