申请日2006.03.20
公开(公告)日2007.06.20
IPC分类号C02F1/00; C02F1/20
摘要

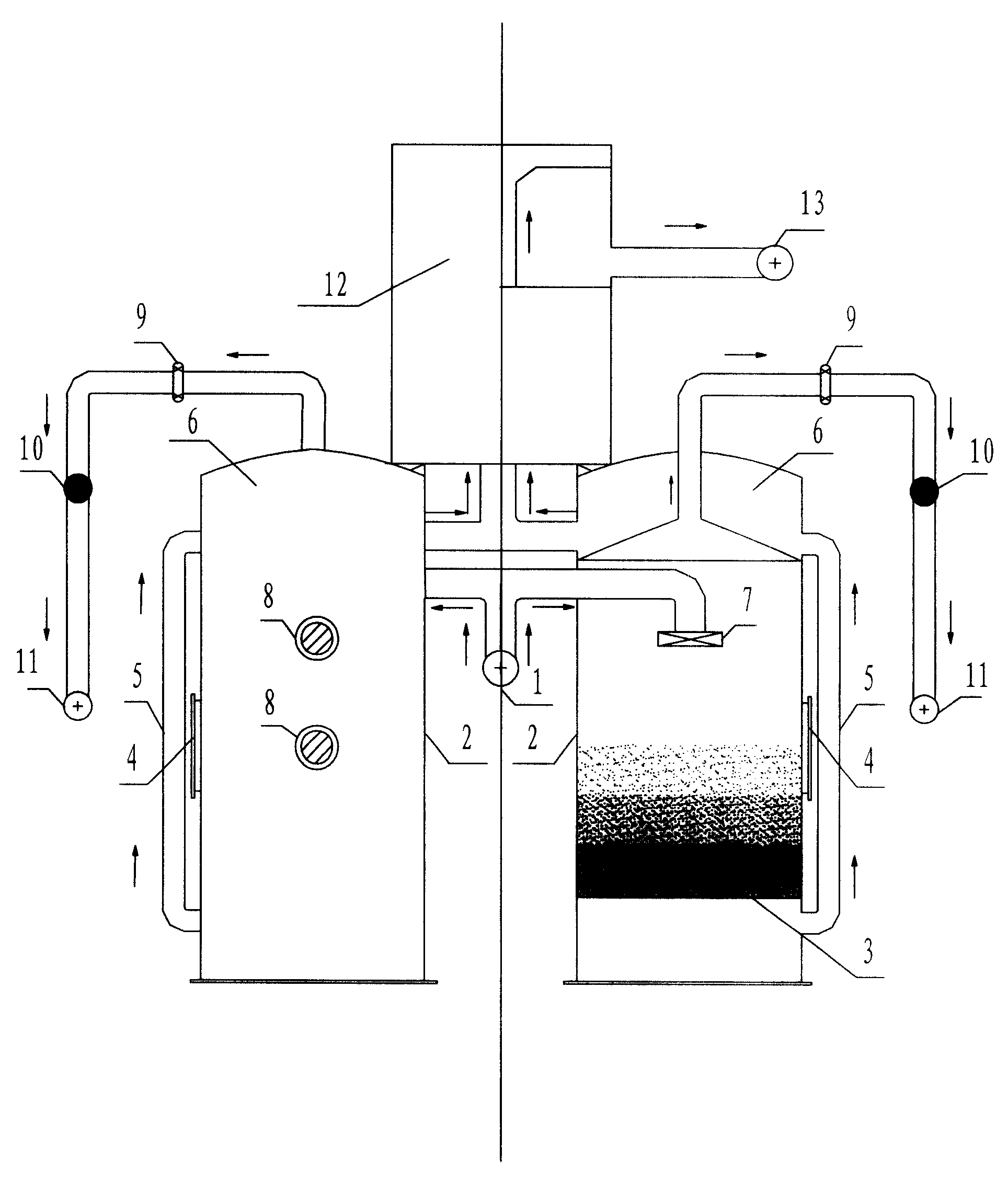

本实用新型自动循环水处理机，包括总进水管和总出水管。总进水管分别配水给两个过滤罐(2)、且在其端口处分别设有浮筒(7);在两个过滤罐的罐顶处分别设有与其叠置在一起、且具有一定压力的上清水箱(6)，该两个上清水箱通过连通管道与曝气溶氧箱(12)连通在一起，曝气溶氧箱的箱体与总出水管(13)相连通;两个过滤罐的罐顶分别设有穿过其箱顶的排污管(11)，在排污管上设有压力传感器(9)和电动阀门(10)，在过滤罐中的下部设有与其的罐底具有一定距离的过滤网(3)，并在过滤罐的罐体外设有可将过滤罐的下部与上清水箱(6)相互连通的反冲水管(5)。本实用新型结构合理，能够自动进行反冲洗过滤和曝气溶氧。
权利要求书
1.一种自动循环水处理机，包括总进水管(1)和总出水管(13)，其特 征在于：所述总进水管(1)为三向连通管道，其另两端分别接入设有检修 孔(4)的两个过滤罐(2)中，总进水管(1)的另两端管口朝向罐体底部、 且管口上分别连接有一个浮筒(7)，所述两个过滤罐(2)的罐顶上部分别 设有具有一定压力的上清水箱(6)，上清水箱(6)与过滤罐(2)的罐顶 叠置在一起，该两个上清水箱(6)通过连通管道与曝气溶氧箱(12)连通 在一起，曝气溶氧箱(12)的箱体与总出水管(13)相连通，所述两个过滤 罐(2)的罐顶分别设有可穿过上清水箱(6)箱顶的排污管(11)，在排污 管(11)上依次设有压力传感器(9)和电动阀门(10)，在所述过滤罐(2) 中的下部设有过滤网(3)，并在过滤网(3)与过滤罐(2)罐底之间的罐 体外设有与过滤罐(2)罐体下部相连通的至少一根反冲水管(5)，反冲水 管(5)的另一端与上清水箱(6)相互连通。
2.根据权利要求1所述的自动循环水处理机，其特征在于：所述两个上 清水箱(6)和曝气溶氧箱(12)通过一根三向连通管道相互连通在一起。
3.根据权利要求1所述的自动循环水处理机，其特征在于：在所述过滤网 (3)上表面设有滤料，该滤料为三层复合滤料。
4.根据权利要求1所述的自动循环水处理机，其特征在于：所述反冲水管 (5)为四根，均匀分布在过滤罐(2)罐体外周围。
5.根据权利要求1所述的自动循环水处理机，其特征在于：在所述过滤罐 (2)罐体的罐壁上还设有两个观察孔(8)，该两个观察孔(8)为上下布 置。
6.根据权利要求1至5中任意之一所述的自动循环水处理机，其特征在 于：所述过滤罐(2)的罐顶断面为伞状形。
说明书
自动循环水处理机
技术领域
本实用新型涉及一种自动循环水处理机，特别涉及一种用于游泳池、戏 水池、小型水榭等进行水处理的自动循环水处理机。
背景技术
随着社会的发展，生活水平的提高，在人们生活居住的环境周围常设置 一些娱乐设施和美化环境的景观，如：游泳池、戏水池、小型水榭，用于满 足人们的精神需要，而与此同时如何对水资源高效利用也成为人们普遍关注 的问题。目前，用在游泳池、戏水池、小型水榭节水排施之一是使用循环水， 将用过的水经过水处理后再次循环使用;现在使用较广泛的水处理设备是砂 滤池，通过定期更换池水和加药剂等辅助方式对水进行过滤和反冲洗。它的 不足之处在于：其一反冲洗用手动阀门控制，不易调节;其二没有曝气溶氧 功能，不能够给水加氧进行活化，使砂滤后的水质很难保证。
实用新型内容
本实用新型所要解决的技术问题是提供一种自动循环水处理机，它结构 合理，使用方便，不仅使过滤后水质稳定，能够达到水质标准，而且在处理 的过程中能够随时对水进行自动反冲洗过滤和曝气溶氧，从而实现了环保用 水、高效用水和节约用水。
本实用新型自动循环水处理机，包括总进水管和总出水管。总进水管为 三向连通管道，其另两端分别接入设有检修孔的两个过滤罐中，总进水管的 另两端管口朝向罐体底部、且管口上分别连接有一个浮筒;两个过滤罐的罐 顶上部分别设有具有一定压力的上清水箱，上清水箱与过滤罐的罐顶叠置在 一起，该两个上清水箱通过三向连通管道与曝气溶氧箱连通在一起，曝气溶 氧箱的箱体与总出水管相连通;两个过滤罐的罐顶分别设有可穿过上清水箱 箱顶的排污管，在排污管上依次设有压力传感器和电动阀门;在过滤罐中的 下部设有过滤网，并在过滤网与过滤罐罐底之间的罐体外设有与过滤罐罐体 下部相连通的至少一根反冲水管，反冲水管的另一端与上清水箱相互连通。
两个上清水箱和曝气溶氧箱通过一根三向连通管道相互连通在一起。
采用上述结构，由于总进水管分别配水给两个过滤罐，被处理后的污水 经过滤网的过滤后能够通过反冲水管流向具有一定压力的上清水箱，再流向 曝气溶氧箱，经过曝气溶氧箱的曝气溶氧，使水中的氨气、氮气能够被排除， 加强了水的活性，所以被处理后的洁净水富氧，更加优于水质标准，出水浊 度小于0.1mg/l，从而实现了环保用水。同时，由于在排污管上设有压力传感 器和电动阀门，当过滤网被大量的污物堵塞时，过滤罐的内部压力升高，当 压力达到传感器设定值时，电动阀门工作，曝气溶氧箱中的存水会经过上清 水箱顺着反冲管自动控制进行反冲洗过滤，所以本实用新型自动化程度高， 能够避免由于人工控制而造成的浪费水的现象，从而实现了高效用水和节约 用水。
作为本实用新型自动循环水处理机改进，在过滤网上表面设有滤料，该 滤料为三层复合滤料。这样，滤料在过滤网的上面能够自由扰动，反复翻洗， 并洗后自动复位，不会板结，也不用更换，用三层复合滤料进行反冲洗过滤 不仅使滤速提高到40-55M/H，而且延长了过滤周期，从而节约了本实用新 型的运行成本。
作为本实用新型自动循环水处理机进一步改进，反冲水管为四根，均匀 分布在过滤罐罐体外周围。这样，有利于进一步提高反冲洗过滤的效率。
作为本实用新型自动循环水处理机更进一步改进，在过滤罐罐体的罐壁 上还设有两个观察孔，该两个观察孔为上下布置。这样，方便人们操作。
作为本实用新型自动循环水处理机又一步改进，过滤罐的罐顶断面为伞 状形。这样，有助于在进行反冲洗过滤的过程中位于过滤网下部的下清水箱 中的水形成虹吸而使总进水管1的浮筒7被水反压而关闭，从而保证了滤料 自由扰动、反复翻洗的质量和效果。
总之，本实用新型自动循环水处理机，结构合理，自动化程度高，过滤 后水质稳定，能够达到水质标准。
