申请日2007.05.11
公开(公告)日2008.09.17
IPC分类号C02F11/12; C02F11/16
摘要
一种多功能连续式污泥处理系统，该系统依次包括污泥储罐、用于调质污泥成分的调质预处理模块、经过调质预处理后输入的机械脱水模块、机械脱水后泥饼输送至的干粉载体调质模块、由干粉载体调质模块控制污泥进入量的干燥模块、干燥后的污泥经过分离的分离模块及操作控制模块;所述机械脱水模块由高压泵和板框压滤机构成;所述干粉载体调质模块由混合器以及搅拌机组成。本实用新型实现了分散污泥的移动式处理办法，减少了污泥对环境带来的污染，同时将污泥变废为宝，实现污泥的资源化过程。且整个工艺的投资费用少，操作费用低。
权利要求书
1. 一种多功能连续式污泥处理系统，其特征在于：该系统依次包括污泥 储罐、用于调质污泥成分且与污泥储罐连接的调质预处理模块、在调质预处 理模块上设有经过调质预处理后输入的机械脱水模块、与机械脱水模块连接 且可将机械脱水后泥饼输送至且与机械脱水模块的干粉载体调质模块、在干 粉载体调质模块一侧且由干粉载体调质模块控制污泥进入量的干燥模块、设 置在干燥模块上方且可将干燥后的污泥经过分离的分离模块及操作控制模 块;所述机械脱水模块由高压泵和板框压滤机构成;所述干粉载体调质模块 由混合器以及搅拌机组成。
2. 根据权利要求1所述的多功能连续式污泥处理系统，其特征在于，所 述分离模块为旋风分离器。
3. 根据权利要求1所述的多功能连续式污泥处理系统，其特征在于，所 述机械脱水模块与干粉载体调质模块之间由输送带连接，输送皮带同时带有 皮带秤，皮带秤用于感应机械脱水后泥饼的量。
4. 根据权利要求1所述的多功能连续式污泥处理系统，其特征在于，所 述干燥模块为转筒干燥器。
5. 根据权利要求1所述的多功能连续式污泥处理系统，其特征在于，所 述分离模块连接有用于除去尾气中污泥的布袋除尘器。
说明书
多功能连续式污泥处理系统
技术领域
本实用新型属于污泥处理设备技术领域，具体涉及一种应用在城市污水 污泥、河道及湖泊清淤污泥的处理系统。
背景技术
城市污水的处理已经在全国各城市建成并投入运行，这对防止我国的水 污染问题起到了积极作用，但污水处理过程中形成的污泥又带来了环境污 染，因此在保护环境方面，对城市污泥的处理又成为一个亟需解决的问题。
目前污泥的处置方法主要有土地利用、填埋、焚烧、生化处理和倾倒投 海等。湖疏浚污泥主要采用临时堆埋的方法，这不仅需要足够的空间和必要 的环境保护手段，加上运输，使处理费用较高，而且在城市周围已经很能找 到适合堆埋污泥的空间和地点，由此而产生的环境二次污染和大量占用土地 等问题日趋尖锐。尽管，有些地方试图采用焚烧方法，使污泥减量化，但污 泥焚烧设备投资额高，能源消耗量大，运行费用昂贵，每吨污泥焚烧处理的 成本一般在400元以上，加上污泥在焚烧时会给大气环境带来污染，根据我 国的现状，污泥焚烧处理在经济上难以承受，在技术上还不够成熟。针对这 种情况，研制出先进的处理设置迫在眉睫。
实用新型内容
为了克服现有技术的不足，提供一种处理污泥效率高、运行费用低，能 减小环境污泥的多功能连续式污泥处理系统。
本实用新型是这样实现的：

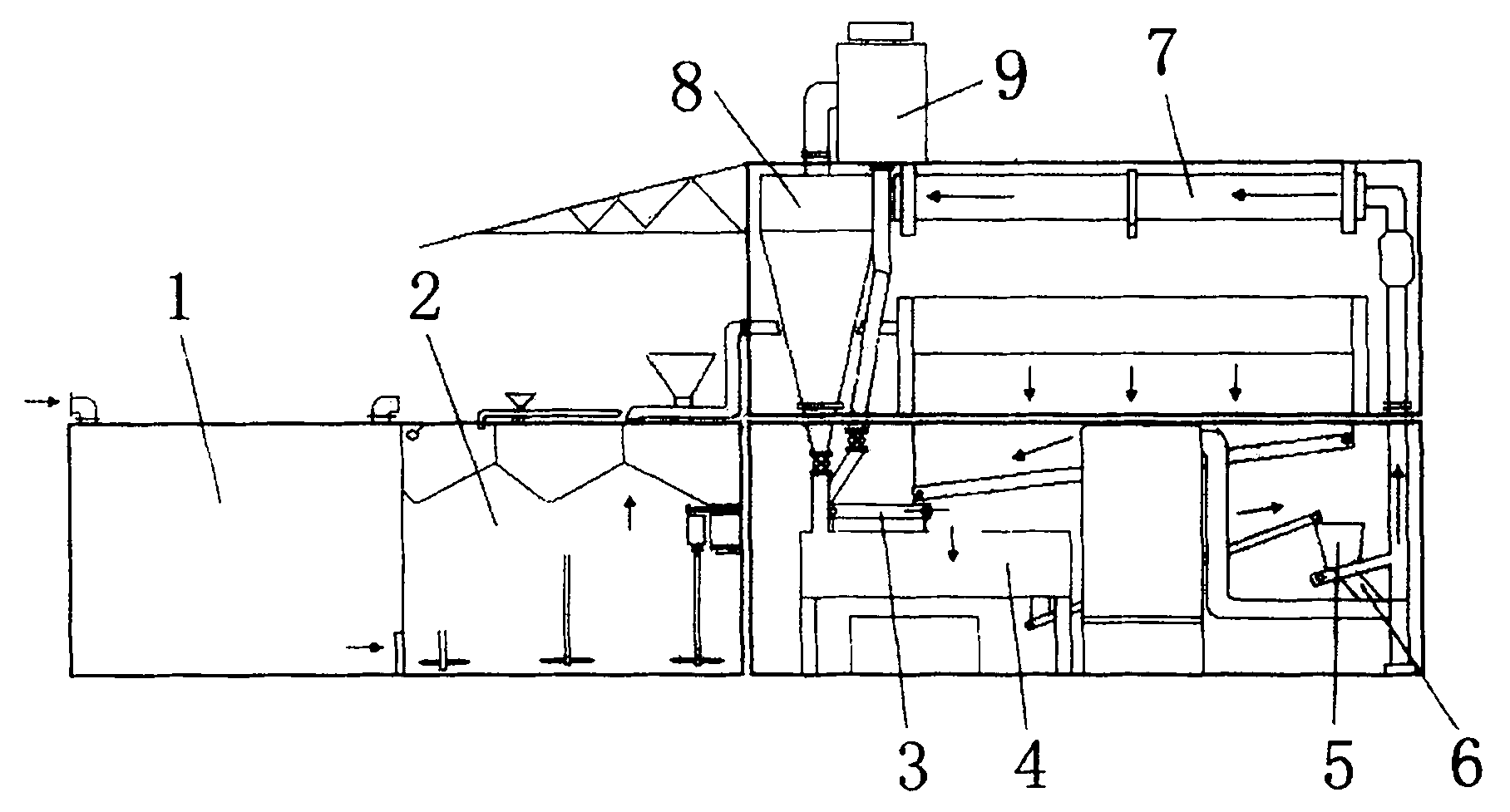

一种多功能连续式污泥处理系统，该系统依次包括污泥储罐、用于调质污 泥成分且与污泥储罐连接的调质预处理模块、在调质预处理模块上设有经过 调质预处理后输入的机械脱水模块、与机械脱水模块连接且可将机械脱水后 泥饼输送至且与机械脱水模块的干粉载体调质模块、在干粉载体调质模块一 侧且由干粉载体调质模块控制污泥进入量的干燥模块、设置在干燥模块上方 且可将干燥后的污泥经过分离的分离模块及操作控制模块;所述机械脱水模 块由高压泵和板框压滤机构成，高压泵将污泥输送至板框压滤机，在机械压力 的作用下实现污泥的脱水。所述干粉载体调质模块由混合器以及搅拌机组成， 经过机械脱水的含水率较高的污泥与干燥后从旋风分离器出来的含水率低的 污泥在混合器内进行混合，然后在搅拌器作用下使其混合均匀。
所述分离模块为旋风分离器。
所述机械脱水模块与干粉载体调质模块之间由输送带连接，输送皮带同 时带有皮带秤，皮带秤用于感应机械脱水后泥饼的量。
所述干燥模块为转筒干燥器。
所述分离模块连接有用于除去尾气中污泥的布袋除尘器。
本实用新型与现有技术相比，本发明通过污泥储罐、调质预处理模块、机 械脱水模块、干粉载体调质模块、干燥模块、分离模块以及操作控制模块等 工艺模块的组合形成一种连续的污泥处理工艺，组合而成的工艺具有设备投 资费用少，污泥处理效果理想，不影响环境等优点;整个工艺组合便于移动 式处理分散的污泥，整个系统污泥的日处理量达到50吨，适合一些污泥分散 场合的处理，如河道清淤，亦适合配套处理10万吨污水处理厂产生的污泥。 本实用新型实现了分散污泥的移动式处理办法，减少了污泥对环境带来的污 染，同时将污泥变废为宝，实现污泥的资源化过程。且整个工艺的投资费用 少，操作费用低。
