新型连续式污泥脱水机

　　申请日2007.05.11

　　公开(公告)日2008.04.16

　　IPC分类号C02F11/12

　　摘要

　　一种新型连续式污泥脱水机，包括机架，机架上设置有两台压滤机和驱动压滤机工作的驱动装置，驱动装置由两个转动轮、安装在转动轮上的传动杆、分别固定在转动轴的两端的转动轮、支撑转动轴的固定架组成，压滤机由活塞、脱水室、推杆机、伸缩杆、锁杆组成，所述传动杆与活塞连接。该脱水机结构简单，制造成本低，脱水率高。

权利要求书

　　1.一种新型连续式污泥脱水机，包括机架，其特征在于：所述机架上设置有两台压滤机和驱动压滤机工作的驱动装置，所述驱动装置由两个转动轮、安装在转动轮上的传动杆、用于固定转动轮的转动轴、支撑转动轴的固定架组成，所述压滤机为活塞式压滤机，由活塞、脱水室、推杆、锁杆、伸缩杆、电机组成，所述传动杆与活塞连接。

　　2.根据权利要求1所述的新型连续式污泥脱水机，其特征在于，所述压滤机对称双向设置在驱动装置的两边。

　　3.根据权利要求1所述的新型连续式污泥脱水机，其特征在于，所述压滤机同向设置在驱动装置的一边。

　　4.根据权利要求2或3所述的新型连续式污泥脱水机，其特征在于，所述转动轮上设置有椭圆槽，所述传动杆设置在椭圆槽中，并由锁杆螺母固定。

　　5.根据权利要求4所述的新型连续式污泥脱水机，其特征在于，所述传动杆上设置有弹簧保护装置。

　　6.根据权利要求5所述的新型连续式污泥脱水机，其特征在于，所述转动轮通过皮带由电机驱动。

　　7.根据权利要求1所述的新型连续式污泥脱水机，其特征在于，所述压滤机为活塞式压滤机。

　　说明书

　　一种新型连续式污泥脱水机

　　技术领域

　　本实用新型属于污泥处理设备技术领域，具体涉及一种用于污泥资源化利用的污泥脱水机。

　　背景技术

　　众所周知，污水处理过程中会产生大量的污泥，其数量占处理水量的 0.3%～0.5%(以含水率为97%计)。这些污泥若不处理会成为二次污染源。目前污泥资源化利用是污泥处理的研究方向。在污泥资源化过程中，污泥脱水是污泥处理工艺中的一个重要环节，其目的是去除污泥中的空隙水和毛细水、降低了污泥的含水率、为污泥的最终处置创造条件。

　　从理论上分析，污泥的深度脱水属于固液分离范畴，目前常见的污泥脱水机有厢式压滤脱水机、真空带式过滤脱水机、圆盘式真空过滤脱水机、压榨式滚筒脱水机等。厢式压滤脱水机虽然结构简单，制造技术成熟，但存在过滤速度慢、污泥脱水率低，间歇入料，不能连续生产，生产效率较低等缺点。真空带式过滤脱水机、圆盘式真空过滤脱水机虽具有能连续入料、连续生产，自动卸饼，生产率高等优点，但也存在着工作稳定性差，污泥脱水率低，适用范围有限等缺点。压榨式滚筒脱水机虽具有能连续入料、连续生产，脱水速度快等优点，但存在着结构复杂，造价高，维修难度大，滤布清洗难等缺点，使推广使用受到一定限制。

　　实用新型内容

　　为了克服现有技术的不足，提供一种结构简单，制造成本低，脱水率高，能耗低的新型连续式污泥脱水机。

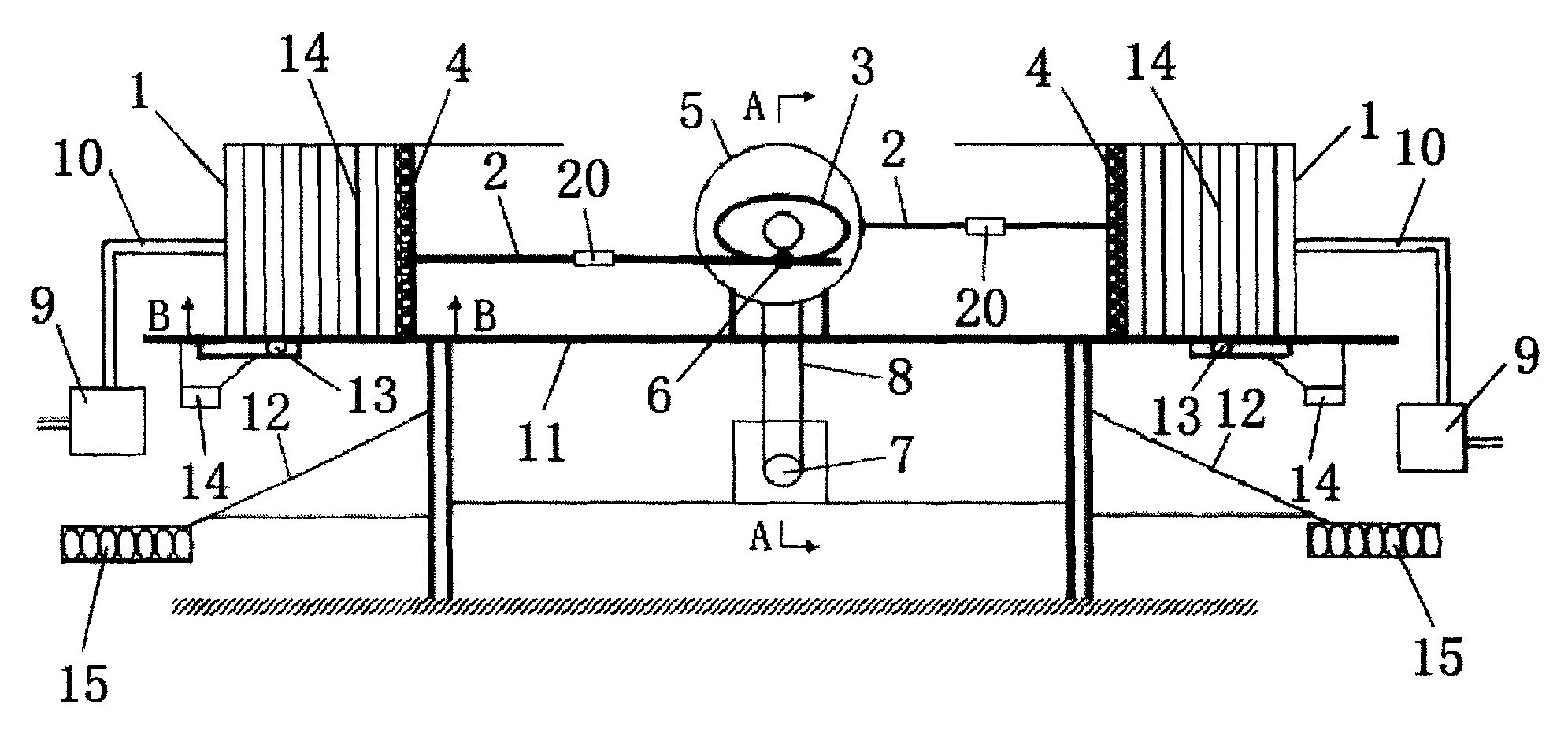

　　本实用新型是这样实现的：一种新型连续式污泥脱水机，包括机架，所述机架上设置有两台压滤机和驱动压滤机工作的驱动装置，所述驱动装置由两个转动轮、安装在转动轮上的传动杆、用于固定转动轮的转动轴、支撑转动轴的固定架组成，所述压滤机由活塞、脱水室、推杆机、伸缩杆、锁杆组成，所述传动杆与活塞连接。

　　所述压滤机对称双向设置在驱动装置的两边。

　　所述转动轮上设置有椭圆槽，所述传动杆设置在椭圆槽中，并由锁杆螺母固定。

　　所述传动杆上设置有弹簧保护装置。

　　所述转动轮通过皮带由电机驱动。

　　本实用新型与现有技术相比，其改进之处在于：采用两台压滤机往返轮流工作，达到污泥连续脱水的目的。当其中一台压滤机在进行污泥脱水时，另一台则进行排泥和注泥操作。这种工作方式可以实现污泥的连续脱水操作，提高工作效率。

　　本实用新型的第二个改进之处在于，传动杆上设置有锁杆螺母，以满足由于污泥的性质不同而对于压滤机上的活塞冲程要求不同的目的。
