申请日2006.04.11
公开(公告)日2007.04.25
IPC分类号E03C1/12; E03C1/14; E03C1/18; C02F1/00; G05D9/12
摘要
本实用新型公开了一种生活洗涤废水自动回收再生利用节水装置，以解决现有废水处理利用器不能利用多种废水源，不能自动回收处理废水的问题。本实用新型中，在废水收集器上部装有洗脸盆，洗脸盆上设有洗脸盆面板，洗脸盆盆底设有过滤网;洗脸盆下面为上集水室，废水收集器中部装有过滤器抽屉，过滤器抽屉下面为下集水室;废水收集器一侧装有水泵，废水收集器中侧部装有水位浮子，废水收集器中后部装有废水收集器溢流管;水位浮子通过浮子杆与设在废水收集器侧壁上的上水联动开关相连，上水联动开关上设有开关触头;本实用新型通过近十道的过滤，可收集厨房洗涤废水、淋浴废水、洗衣机洗衣废水、浴缸洗澡废水，操作简便，节水效果显著。
权利要求书
1、一种生活洗涤废水自动回收再生利用节水装置，其特征在于：废水收集 器(1)上部装有洗脸盆(6)，洗脸盆(6)上设有洗脸盆面板(4)，洗脸盆(6) 盆底设有过滤网(7);洗脸盆(6)下面为上集水室(3)，废水收集器(1)中 部装有过滤器抽屉(5)，过滤器抽屉(5)下面为下集水室(2);废水收集器(1) 一侧装有水泵(10)，废水收集器(1)中侧部装有水位浮子(21)，废水收集器 (1)中后部装有废水收集器溢流管(43);水位浮子(21)通过浮子杆(22) 与设在废水收集器(1)侧壁上的上水联动开关(24)相连，上水联动开关(24) 上设有开关触头(23);废水收集器(1)下部装有过滤导流盘(55)、与过滤导 流盘(55)相连的吸水管(32)、集污盘(54)，集污盘(54)上设有防浑浊板 (56);废水收集器(1)外底部装有与集污盘(54)相通的排污管(30)和放 水塞(69)，排污管(30)上设有排污阀(31);过滤器抽屉(5)内置有过滤层 (18)。
2、根据权利要求1所述的生活洗涤废水自动回收再生利用节水装置，其特 征在于：过滤层(18)底部为尼龙过滤网，其上为粗砂层，再其上为绿豆砂层， 最上层为油水隔离层与集油槽和海绵状吸附体复合层。
3、根据权利要求1或2所述的生活洗涤废水自动回收再生利用节水装置， 其特征在于：所述废水收集器(1)侧壁设有厨房废水进水管(16)，厨房废水 进水管(16)通过集污器(51)和厨房洗涤废水阀门(27)与厨房洗涤盆出水 管(9)相连，厨房洗涤盆出水管(9)与厨房洗涤盒下水口相连通，厨房洗涤 盒下水口处设有厨房洗涤盆粗过滤器(48)和厨房洗涤盆细过滤器(49)，厨房 洗涤盆粗过滤器(48)套在厨房洗涤盆细过滤器(49)内;集污器(51)内装 有可卸式过滤板(53)，集污器(51)底部设有集污器排污阀(52);厨房废水 进水管(16)两端头分别设有过滤网(58)和厨房废水进水管过滤网(17)。
4、根据权利要求3所述的生活洗涤废水自动回收再生利用节水装置，其特 征在于：所述水泵(10)的进水管一路与联篷头吸水软管(46)连接，联篷头 吸水软管(46)的端部设有下联篷头(45)和联篷头底阀(47)，联篷头吸水软 管(46)的进水口端设有联篷头吸水管阀(60)。
5、根据权利要求4所述的生活洗涤废水自动回收再生利用节水装置，其特 征在于：所述下联篷头(45)放在位于淋浴器(77)下方的收集盘(61)内; 收集盘底(61)上设有进水软管(62)、进水阀(63)和排水阀(64)，收集盘 (61)的上下底面分别设有环形的第一空腔(65)和第三空腔(67)，第一空腔 (65)和第三空腔(67)通过第二空腔(66)相连通。
6、根据权利要求5所述的生活洗涤废水自动回收再生利用节水装置，其特 征在于：所述洗脸盆面板(4)上分别装有储水器上水开关(I)、储水器下水 开关(II)和疏通开关(III)，储水器上水开关(I)通过第一球阀(37)与储 水器上水管(13)相连，储水器下水开关(II)通过第二球阀(11)与水泵进 水管(12)相连，疏通开关(III)通过疏通球阀(28)与疏通管(29)相连， 疏通管(29)分别与储水器上水管(13)及厨房洗涤盆出水管(9)相连;储水 器上水管(13)及水泵进水管(12)与水泵(10)相连，水泵(10)一路与储 水器下水管(35)相连，储水器下水管(35)与储水器水箱(14)相连;储水 器水箱(14)底部设有沉积排污池(68)，储水器水箱(14)的侧壁设有储水器 溢流管(15)。
7、根据权利要求6所述的生活洗涤废水自动回收再生利用节水装置，其特 征在于：所述厨房洗涤盆出水管(9)通过异型管与厨房洗涤池连接，异型管包 括左起终端异型管(711)、右起终端异型管(712)、左变位异型管(721)、右 变位异型管(722)、异形弯头(73)、异形套管(74)、异型管弯接头(75)、异 型直管(76)。
8、根据权利要求7所述的生活洗涤废水自动回收再生利用节水装置，其特 征在于：所述左起终端异型管(711)和右起终端异型管(712)的截面形状上 段为长方形，下段为圆形。
9、根据权利要求8所述的生活洗涤废水自动回收再生利用节水装置，其特 征在于：所述左变位异型管(721)和右变位异型管(722)的截面形状为L形。
10、根据权利要求8所述的生活洗涤废水自动回收再生利用节水装置，其特 征在于：所述异形弯头(73)的截面形状为L形。
11、根据权利要求8所述的生活洗涤废水自动回收再生利用节水装置，其特 征在于：所述异形套管(74)和异型直管(76)的截面形状为长方形。
12、根据权利要求8所述的生活洗涤废水自动回收再生利用节水装置，其特 征在于：所述异型管弯接头(75)的截面形状为Z形。
说明书
生活洗涤废水自动回收再生利用节水装置
技术领域
本实用新型涉及一种家用废水处理装置，具体的说是一种生活洗涤废水自 动回收再生利用节水装置。
背景技术
我国是一个水资源短缺的国家。人均水资源约为2200m3，约为世界平均水 平的四分之一。水资源供需矛盾突出。全国正常年份缺水量约为400亿m3，城 市由于缺水严重影响了城市的生活秩序，城市发展面临挑战。
节约用水，高效用水是缓解水资源供需矛盾的根本途经。节约用水的核心 是提高用水效率和效益。全国按每人每天上三次厕所计算，全国每天要耗掉 784.4万m3洁净的自来水，这对水资源较为缺乏的我国来说，这是何等惊人数字。
而现有废水处理利用器存在不能利用多种废水源，不能自动回收处理废水， 管路多，占地面积大的问题。
实用新型内容
本实用新型的目的是提供一种生活洗涤废水自动回收再生利用节水装置， 以解决现有废水处理利用器不能利用多种废水源，不能自动回收处理废水的问 题。
本实用新型中，在废水收集器上部装有洗脸盆，洗脸盆上设有洗脸盆面板， 洗脸盆盆底设有过滤网;洗脸盆下面为上集水室，废水收集器中部装有过滤器 抽屉，过滤器抽屉下面为下集水室;废水收集器一侧装有水泵，废水收集器中 侧部装有水位浮子，废水收集器中后部装有废水收集器溢流管;水位浮子通过 浮子杆与设在废水收集器侧壁上的上水联动开关相连，上水联动开关上设有开 关触头;废水收集器下部装有过滤导流盘、与过滤导流盘相连的吸水管、集污 盘，集污盘上设有防浑浊板;废水收集器外底部装有与集污盘相通的排污管和 放水塞，排污管上设有排污阀;过滤器抽屉内置有过滤层。
本实用新型通过近十道的过滤，可收集厨房洗涤废水、淋浴废水、洗衣机 洗衣废水、浴缸洗澡废水，视其废水洁净程度可多次重复回收再生。它集厨房、 卫生间一体化;收集器一体多用，取代原有洗脸盆，减少占地面积;美观实用。
本实用新型功能齐全，操作简便，节水效果显著。它推动节水技术进步，提 高用水效率和效益，促进水资源的可持续利用，把人们日常生活中尤其是占有 较大量的冲刷大便器的洁净自来水节约下来，也就是说，全国每天至少可节约 784.4万m3洁净自来水，或者尽可能地多节约。
本实用新型的再生水除了主要用于冲刷大便器(坐蹲便)外，也可用于家 庭擦洗、拖地、浇花等一切使用要求不高的非饮用水，在楼房的一楼和平房内 使用该装置时，也可作高压水冲洗汽车之用。

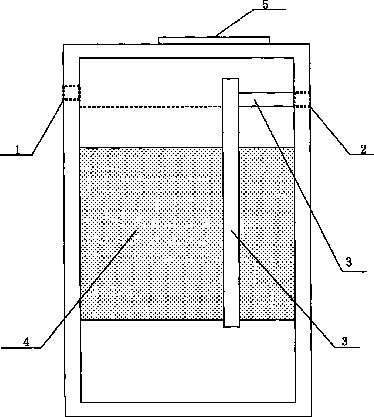

下面结合附图对本实用新型作进一步详细的说明。
