申请日2008.11.14
公开(公告)日2009.08.26
IPC分类号C02F3/12
摘要
本实用新型涉及一种太阳能综合性水处理设备，含有浮筒、叶轮、分水盘、不同直径的内管和外管，内管和外管分别设有栅网状的进水口和曝气管，内管和外管的上口同与一个多孔出水管相连，设备上方装有太阳能光电板和配套的蓄电池及控制器，通过主框架支承固定，射流腔由底盘和浮盘组成，底盘连接于多孔出水管的上端，浮盘位于底盘的上方，并通过调节螺栓连接在主框架上，叶轮位于出水管内，叶轮轴从浮盘的中心孔穿过与电机相连。本设备结构紧凑，放置在水体中，上部通过浮筒浮在水面，以太阳能为能源，不断地进行水循环、曝气、过滤和生化反应等综合处理过程，降低水体中BOD、NH3、TN、TSS和TP含量，解决地表水的富营养化问题。
翻译权利要求书
1.太阳能综合性水处理设备，其特征是含有浮筒、叶轮、分水盘、不同直径的内 管和外管，内管和外管分别设有栅网状的进水口和曝气管，内管和外管的上口同与一个 多孔出水管相连，设备上方装有太阳能光电板和配套的蓄电池及控制器，通过主框架支 承固定，所说射流腔由底盘和浮盘组成，底盘连接于多孔出水管的上端，浮盘位于底盘 的上方，并通过调节螺栓连接在主框架上，所说叶轮位于出水管内，叶轮轴从浮盘的中 心孔穿过与电机相连。
2.根据权利要求1所述的太阳能综合性水处理设备，其特征是所说浮筒包含有三 个，三个浮筒分别通过可调节角度的三角形浮筒臂杆与主框架相连。
3.根据权利要求2所述的太阳能综合性水处理设备，其特征是所说太阳能光电板 配置有三块太阳能光电板，分别通过支撑架固定在浮筒与主框架之间。
4.根据权利要求3所述的太阳能综合性水处理设备，其特征是内管或/和外管内设 有过滤-生化处理器。
5.根据权利要求4所述的太阳能综合性水处理设备，其特征是所说的过滤-生化处 理器包含有活性炭、多孔玻璃纤维、生物膜材料和/或生化反应载体。
6.根据权利要求1所述的太阳能综合性水处理设备，其特征是射流腔的喇叭形底 盘和锥形浮盘的壁面形状相吻合，二者之间形成平行通道，锥形浮盘的高度通过调节螺 栓可调。
7.根据权利要求1或2或3或4或5或6所述的太阳能综合性水处理设备，其特 征是所说的内管和外管分别包含有可调节管长度的柔性管段。
8.根据权利要求7所述的太阳能综合性水处理设备，其特征是内、外管的下端支 承在底座上，底座兼为曝气盘，所说曝气管分布在底座上。
9.根据权利要求8所述的太阳能综合性水处理设备，其特征是所说浮筒为流线型。
说明书
太阳能综合性水处理设备
技术领域
本实用新型涉及一种用于河、湖、水库、池塘等地表水综合水质的地表水综合性水 处理设备，特别是太阳能为能源的综合性水处理设备。
背景技术
这里所指的地表水包含河流、溪流、湖泊、水库、池塘、运河和位于海湾的水体等 等。由于长期的工业排污、生活污水、以及其它自然污染的影响，地表水往往遭受不同 程度的污染，近年来，地表水的富营养化不断加剧，影响人类的正常生存环境，甚至直 接导致许多的疾病的发生，已引起全球的关注。
为提高和改善地表水的质量，抑制有害藻类的繁殖，减少水中营养物质的负荷，目 前，诸如水体循环、湿地系统、曝气设施等各种水处理方法已被应用于地表水治理中， 但因治理成本、工艺和工程等问题，上述各种治理措施很难得到大规模的综合应用，因 此地表水污染问题一直没有得到有效的解决。
发明内容
本发明的目的是提供一种太阳能综合性水处理设备，它可置于河、湖、水库、池塘 等水体中，以太阳能为能源，直接对水体进行曝气、过滤和生化处理，有效地降低水体 的总氮(TN)、总磷(TP)、生化需氧量(BOD)、化学需氧量(COD)和总悬浮物量(TSS) 值，综合解决地表水的富营养化问题。

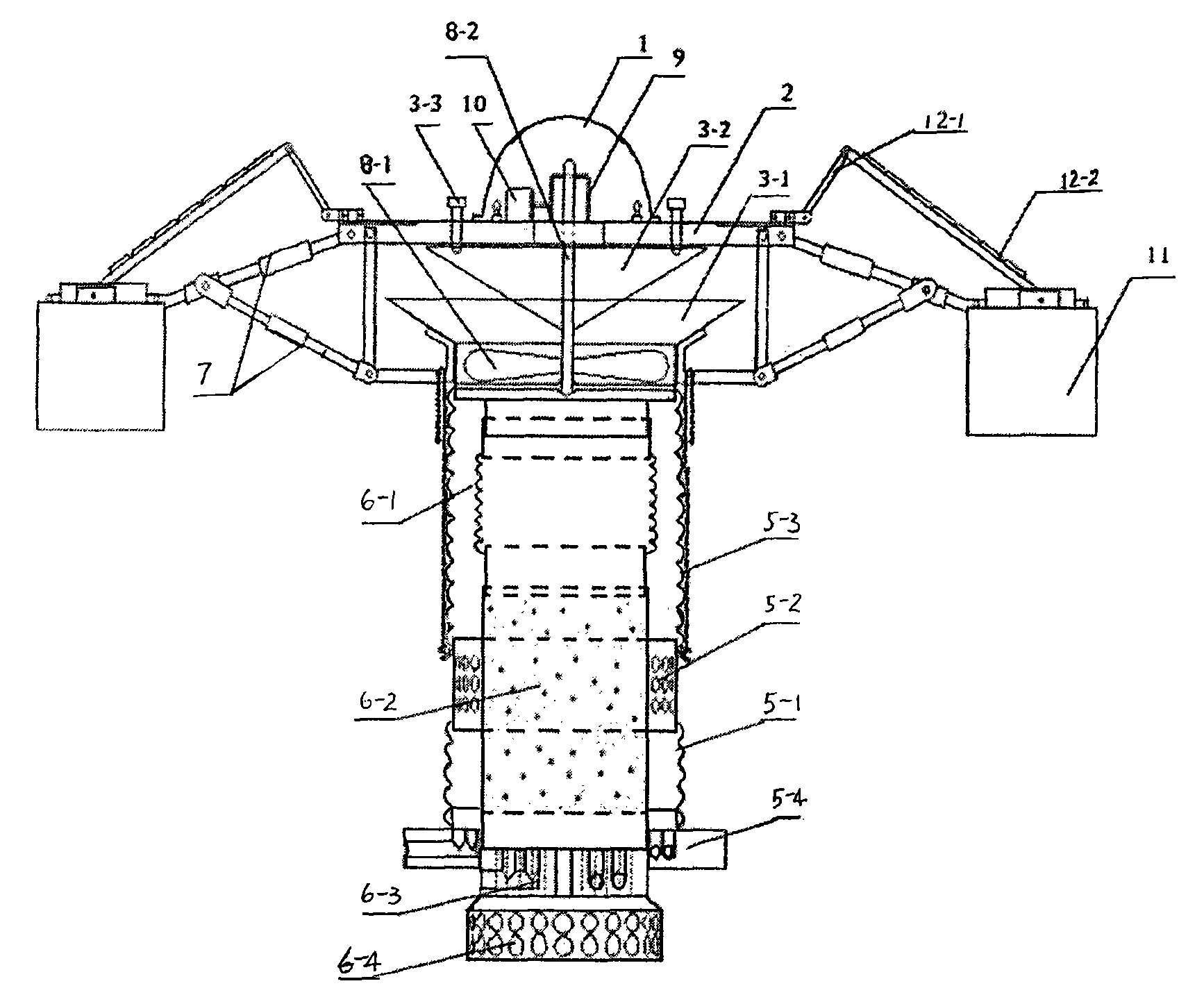

本太阳能综合性水处理设备，含有浮筒、叶轮、射流腔、不同直径的内管和外管， 内管和外管分别设有栅网状的进水口和曝气管，内管和外管的上口同与一个多孔出水管 相连，设备上方装有太阳能光电板和配套的蓄电池及控制器，通过主框架支承固定，所 说射流腔由喇叭形底盘和锥形浮盘组成，喇叭形底盘连接于多孔出水管的上端，锥形浮 盘位于底盘的上方，并通过调节螺栓连接在主框架上，所说叶轮位于出水管内，叶轮轴 从锥形浮盘的中心孔穿过与电机相连。
所说浮筒包含有三个，三个浮筒分别通过可调节角度的三角形浮筒臂杆与主框架相 连。
所说太阳能光电板配置有三块太阳能光电板，分别通过支撑架固定在浮筒与主框架 之间。
内管或/和外管内设有过滤-生化处理器，所说的过滤-生化处理器包含有活性炭、多 孔玻璃纤维、生物膜材料和/或生化反应载体。
所说的内管和外管分别包含有可调节管长度的柔性管段。
射流腔上部的锥形浮盘和下部的喇叭形底盘的壁面形状相符，二者之间形成平行 通道，上浮盘的高度通过调节螺栓可调。因此，锥形浮盘和喇叭形底盘之间的距离可以 通过改变锥形浮盘的位置来调节。
内、外管的下端支承在底座上，底座兼为曝气盘，所说曝气管分布在底座上。
所说浮筒设计为流线型。
本设备结构紧凑，放置在水体中，上部通过浮筒浮在水面。以太阳能为能源，不断 地进行水循环、曝气、过滤和生化反应等综合处理过程，即同时包含了物理、化学、生 物处理方式。本设备通过循环和混合来控制有害藻类的数量，有效地清除湖泊和生化反 应池塘等地表水中的有害物质，去除水体中的污染物(总悬浮固体(TSS)，重金属等)， 降低氨氮含量，提高溶解氧含量，减轻水体臭味，抑制水体中蓝绿藻的生长繁殖，综合 解决地表水的富营养化问题。水体中BOD、NH3、TN、TSS和TP含量降低，有效 地减少营养盐含量，消除鱼类死亡而造成的臭味，改善水中生物的食物链，增强水体的 生物多样化和生态平衡。本设备投放在水域中，投放数量及分布密度可根据水体的面积 以及水的污染的程度确定。本设备大范围地用于受污染水体的治理，高效、节能，对较 浅或较深及流速相对缓慢的水体都能适用，在河流中，设备仍可以保持稳定。
