申请日2007.08.06
公开(公告)日2008.10.22
IPC分类号H02K5/22
摘要
本实用新型涉及一种污水电机出线盒。目前，使用的第一代电机出线缆是采用与机壳绕组固定连接方式，缺点：因为电缆长，运输不便，经常有磕碰破损，造成泄漏，使电机腔内容易进水，并且维修时需整机拆卸，而第二代电机接线盒是分体可拆卸型。连接方式属“接线结构”。从运输方式分析看：整体运输：缺点：电缆长，运输不便，容易破损。本实用新型的解决以上全部的缺点，新型污水电机出线盒是分体拆卸型，连接方式属“插接结构”电缆和电机直接采取分体运输，解决了磕碰破损问题，不用接8芯电缆，只要一插，再用螺钉拧紧就可以，操作简单，使用方便。
权利要求书

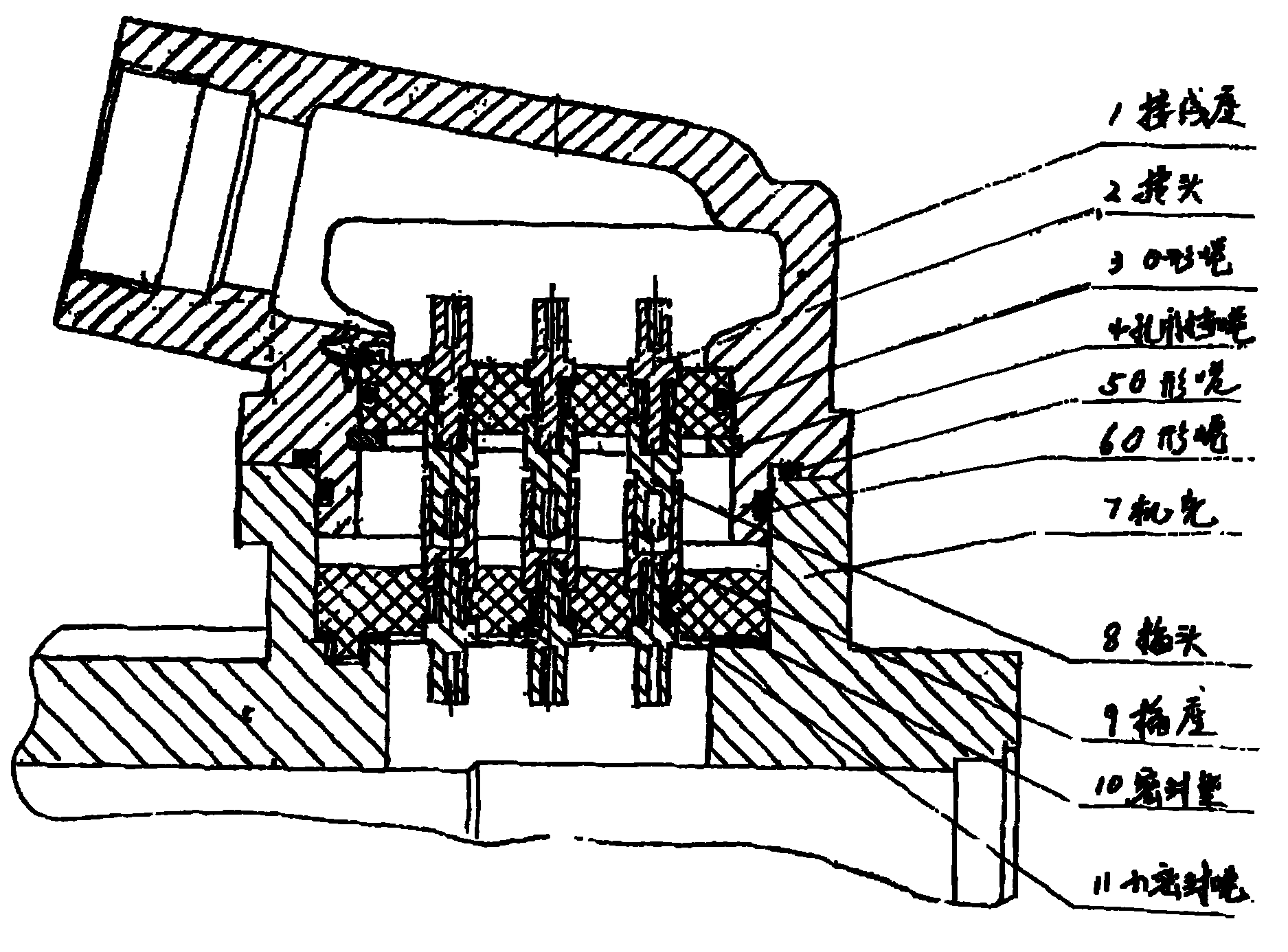

1、一种污水电机出线盒，由接线座、接头、机壳、插座、插头等组成， 其特征在于电缆接头连接座，外形设计成天圆地方型，出缆位置是长圆柱 体，成10°斜插，与圆顶相贯，内有出缆和容线槽，在端面设有密封槽。
2、根据权利要求1所述污水电机出线盒，其特征在于与插头连接座相连 的出缆处有锁紧螺钉，在它径部开有半圆槽，配有分瓣卡环，用锁箍将电 缆锁紧固定，保护了电缆密封和插头引线。
说明书
污水电机出线盒
技术领域
本实用新型涉及一种污水电机出线盒。
背景技术
目前，使用的第一代电机出线缆是采用与机壳绕组固定连接方式， 缺点：因为电缆长，运输不便，经常有磕碰破损，造成泄漏，使电机 腔内容易进水，并且维修时需整机拆卸，而第二代电机接线盒是分体 可拆卸型。连接方式属“接线结构”。从运输方式分析看：整体运输： 缺点：电缆长，运输不便，容易破损。
优点：①可拆开换缆，比较方便;
②如因破损泄漏使电机腔进水时，可分体维修。
分体运输：
优点：解决运输不便的问题，避免破损。
缺点：①8芯电缆带接线端子，接线时由于位置紧张操作不方便;
②客户服务人员现场操作不当，容易造成密封泄漏。
发明内容
本实用新型的目的是提供一种污水电机出线盒。
为改变上述问题，本实用新型的解决方案是：电机出线盒是分体拆卸 型，连接方式属“插接结构”电缆和电机直接采取分体运输，解决了磕碰 破损问题，不用接8芯电缆，只要一插，再用螺钉拧紧就可以，操作简单; 插头接线座端面设有端面密封，增加了止口经向密封，大大提高了密封的 可靠性;插头接线座和机座出线盒各有密封隔层，两者插装后形成两个密 封隔仓，如果有泄漏的液体，很难通过两个密封隔仓进到电机腔内，有效 的保护了电机。另外，密封隔仓一旦进水，电器保护开始动作，维修时基 本不用整机拆装，只需替换电缆和插接备件即可。
