申请日2007.08.03
公开(公告)日2008.02.06
IPC分类号C02F1/52; C02F3/12
摘要
本发明涉及一种活性污泥浓缩方法及其负压真空污泥浓缩装置。所述浓缩装置包括一个脱气罐，该脱气罐两端部的下方分别至少设置一根进水管和一根出水管，所述进水管、脱气罐、出水管顺序连通;所述浓缩装置还包括一真空泵，该真空泵通过真空管与脱气罐连通;所述装置还包括一台空气压缩机，该空气压缩机的压缩空气管管口设在进水管的进水口处。本发明的方法是利用负压真空污泥浓缩装置将气水混合液中的活性污泥膨胀、破坏，将气水混合液中的氮气析出后排放，在将活性污泥重新组合成密实的污泥块，排入沉淀池中。本发明能大大提高活性污泥的沉降性能，消除活性污泥膨胀及沉降污泥上浮的现象。
权利要求书
1.一种负压真空污泥浓缩装置，其特征是：所述浓缩装置包括一个脱 气罐，该脱气罐两端部的下方分别至少设置一根进水管和一根出水管，所 述进水管、脱气罐、出水管顺序连通;所述浓缩装置还包括一真空泵，该 真空泵通过真空管与脱气罐连通;所述装置还包括一台空气压缩机，该空 气压缩机的压缩空气管管口设在进水管的进水口处。
2.根据权利要求1所述的负压真空污泥浓缩装置，其特征是：所述脱 气罐两端部的下方分别连通两根进水管和两根出水管。
3.根据权利要求1所述的负压真空污泥浓缩装置，其特征是：所述脱 气罐直径为0.10～3.0m，所述进水管和出水管直径为0.015～2.0m，所述进 水管的底端至脱气罐轴心线的高度值为曝气池液面环境大气压水柱值减 去0.5。
4.一种活性污泥浓缩方法，其特征在于：所述方法包括以下步骤：
a、将权利要求1所述的负压真空污泥浓缩装置的进水管浸入到曝气池 内，将所述出水管浸入到二次沉淀池内;
b、在进水口附近接入压缩空气进行气水混合，大幅度降低混合污水的 比重，形成气水混合液;
c、利用气力提升的原理，所述负压真空污泥浓缩装置将所述气水混合 液通过所述进水管提升到所述脱气罐内，将所述气水混合液中的活性污泥 膨胀、破坏，在所述真空泵的作用下所述脱气罐内维持0.05atm的负压;
d、将经过活性污泥膨胀、破坏、并有氮气析出后的气水混合液通过所 述出水管在压力迅速上升的情况下，将活性污泥重新组合成密实的污泥块， 排入二次沉淀池中。
5.根据权利要求4所述的活性污泥浓缩方法，其特征在于：将经过活 性污泥膨胀、破坏、并有氮气析出后的气水混合液通过所述出水管在压力 迅速上升的情况下，将活性污泥重新组合成密实的污泥块，排入二次沉淀 池中。
6.根据权利要求4所述的活性污泥浓缩方法，其特征在于：在所述 混合污水的比重为常数γw=1.0的条件下，所述气水混合液的提升高度值为 曝气池液面环境大气压水柱值减去0.5，通过压缩空气量来调节气水混合 液的比重为γw=0.10。
说明书
一种活性污泥浓缩方法及其负压真空污泥浓缩装置
技术领域
本发明涉及生物活性污泥污水处理方法及装置，特别涉及一种活性污 泥浓缩方法及其负压真空污泥浓缩装置。
背景技术
在活性污泥水处理系统中，经充分混合的污水经曝气池曝气后排入二 次沉淀池沉降，在这一过程中，污水经曝气后会产生大量的氮气，在曝气 池中氮气达到饱和状态，饱和氮气吸附在活性污泥上，这种状态既影响氧 气与污泥的接触又影响了活性污泥在二次沉淀池的沉降。
发明内容
为解决现有活性污泥水处理系统活性污泥在二次沉淀池不能有效沉降 的问题，本发明目的提供一种活性污泥浓缩方法及其负压真空污泥浓缩装 置，所述活性污泥浓缩方法可降低污水中氮气的含量，并浓缩了活性污泥， 再排入二次沉淀池沉降，能大大提高活性污泥的沉降性能，消除活性污泥 膨胀及沉降污泥上浮的现象。所述负压真空污泥浓缩装置应用在活性污泥 浓缩方法中，设置在现有活性污泥水处理系统中的曝气池和二次沉淀池之 间，可将曝气池中排出的活性污泥经负压真空浓缩处理。
本发明的目的是这样实现的：
一种负压真空污泥浓缩装置，所述浓缩装置包括一个脱气罐，该脱气 罐两端部的下方分别至少设置一根进水管和一根出水管，所述进水管、脱 气罐、出水管顺序连通;所述浓缩装置还包括一真空泵，该真空泵通过真 空管与脱气罐连通;所述浓缩装置还包括一台空气压缩机，该空气压缩机 的压缩空气管管口设在进水管的进水口处。
所述脱气罐两端部的下方分别连通两根进水管和两根出水管。
所述脱气罐直径为0.10～3.0m，所述进水管和出水管直径为0.015～2.0m， 所述压缩空气管直径为0.015～0.20m所述进水管的底端至脱气罐轴心线的 高度值为曝气池液面大气压水柱值减去0.5。
一种活性污泥浓缩方法，所述方法包括以下步骤：
a、将权利要求1所述的负压真空污泥浓缩装置的进水管浸入到曝气池 内，将所述出水管浸入到沉淀池内;
b、在进水口附近接入压缩空气进行气水混合，大幅度降低混合污水的 比重，形成气水混合液;
c、利用气力提升的原理，所述负压真空污泥浓缩装置将气水混合液通 过进水管提升到脱气罐内，将气水混合液中的活性污泥膨胀、破坏，在真 空泵的作用下脱气罐内维持0.05atm的负压;
d、将经过活性污泥膨胀、破坏、并有氮气析出后的气水混合液通过所 述出水管在压力迅速上升的情况下，将活性污泥重新组合成密实的污泥块， 排入沉淀池中。
将经过活性污泥膨胀、破坏、并有氮气析出后的气水混合液通过所述 出水管在压力迅速上升的情况下，将活性污泥重新组合成密实的污泥块， 排入沉淀池中。
在所述混合污水的比重为常数γw=1.0的条件下，所述气水混合液的 提升高度值为曝气池液面环境大气压水柱值减去0.5，通过压缩空气量来 调节气水混合液的比重为γm=0.10。
本发明产生的有益效果是：
1.能大大提高活性污泥的沉降性能，消除污泥膨胀及沉降污泥上浮现象， 大大减少二次沉淀池中的浮渣，无需再清理浮渣，省去二次沉淀池上浮 渣清理及处理费用
2.能减少二次沉淀池的面积，能提高回流污泥的浓度，减少混合池的面积， 从而减少初次投资中的二次沉淀池及混合池的投资。由于混合池的减少 从而降低搅拌机的功率，因此降低搅拌器的年运行费用。
3.降低了能降低污泥的含水率。
4.具有较强的抵抗冲击负荷的能力。

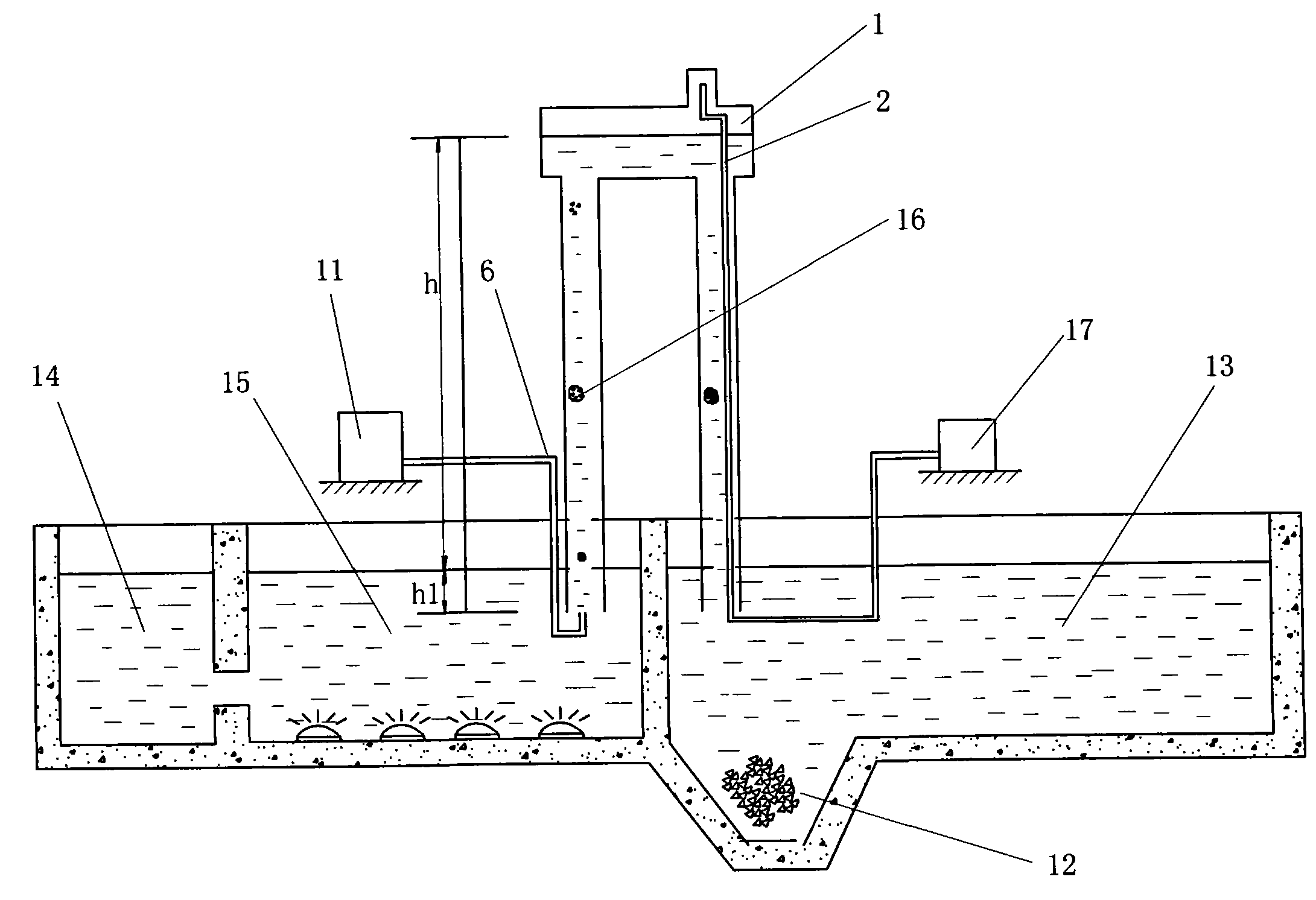

下面结合附图和实施例对本发明作进一步说明。
