申请日2007.07.05
公开(公告)日2008.07.30
IPC分类号C02F3/10; C02F1/32
摘要
本实用新型公开一种双膜式水处理工艺装置，该装置主要由箱体、生物膜滤层、膜组件、出水泵、紫外线消毒仪等构成，生物膜滤层由沸石、陶粒、焦炭、活性炭等多种多孔隙滤料并按不同粒径、不同比重组装成反粒度过滤装置，以强化滤层的物理截污能力，通过生物膜滤层的物理截污和生物吸附化解，使原水中的悬浮污物、有机污染物大大减少，有效地控制膜组件的污染、防止膜孔堵塞、维持稳定的膜通量、延长运行周期、减少运行成本，经膜处理后的出水由出水泵抽至紫外线消毒仪进行消毒灭菌，消毒后的清水可外排或回用，本装置适用于饮用水源的净化处理、城市污水的处理和医院污水的处理。
权利要求书

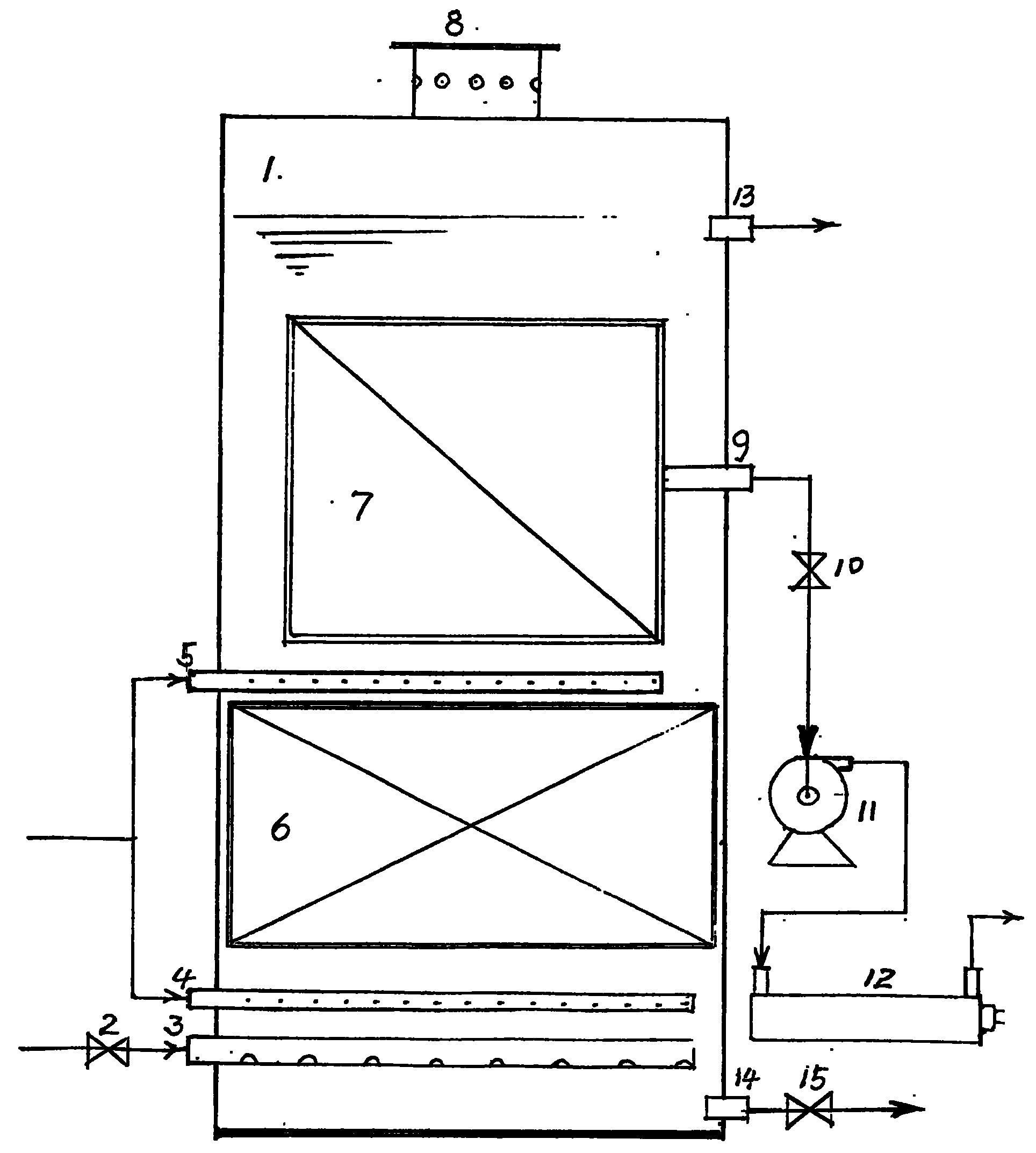

1.一种双膜式水处理工艺装置，其特征是箱体(1)由钢板焊成，内涂 环氧防腐柒，箱体(1)内自下而上设置有进水阀(2)、布水管(3)、穿孔 布水管(4)、穿孔布水管(5)、生物膜滤层(6)、膜组件(7)，原水经进水 阀(2)注入布水管(3)，压缩空气通过穿孔布气管(4)、(5)，向生物膜滤 层(6)和膜组件(7)供气，箱体(1)最上端开设透气囱(8)，用于箱体 的透气减压，箱体(1)外侧装有膜出水口(9)、出水阀(10)和与之接通 的出水泵(11)、紫外线消毒仪(12)，由出水泵(11)将膜组件(7)过滤 后的出水抽进紫外线消毒仪(12)进行消毒灭菌，经消毒后的出水可外排或 回用，箱体(1)外侧上部开设有回流出水口(13)，将未被膜组件(7)处 理的原水和被膜组件(7)截留下的浓水一同回流返回原水池，箱体(1)外 侧最下端开设有排污口(14)、排污阀(15)。
2.根据权利要求1所述的一种双膜式水处理装置，其特征是生物膜 滤层(6)组装成反粒度多层过滤形式，水流方式为上向流。
3.根据权利要求1所述的一种双膜式水处理装置，其特征是生物 膜滤层(6)中培养繁殖着各种微生物菌胶团以形成生物膜。
说明书
一种双膜式水处理工艺装置
技术领域
本实用新型属于水处理技术领域，特别涉及用于膜-生物反应工艺的双膜式 水处理工艺装置
背景技术
公知的膜-生物反应水处理工艺中，膜组件的运行虽然采用错流和间歇抽吸 的运行方式，但由于膜组件长期在复杂的污水环境中运行，仍然不能有效地避 免膜的浓差极化和膜污染现象的发生，造成膜微孔堵塞，膜通量下降，为了保 持稳定的出水量，就要随之增加出水泵的功率和压力，在加大出水泵功率和压 力仍不能保障出水量时，还需对膜组件进行频繁的化学清洗，费时费力，且操 作难度大，处理费用高，使膜-生物反应工艺在水处理行业中的应用推广受到很 大的限制。
发明内容
本实用新型的目的是提出一种双膜式水处理工艺装置，可以克服现有技术 的不足，能有效地减轻膜污染，延长膜组件的运行周期，稳定出水量，降低运 行成本，有利于在水处理行业中推广应用。
本实用新型主要由箱体、生物膜滤层、膜组件、出水泵和紫外线消毒仪构 成，箱体用钢板焊制，内涂环氧防腐漆，箱体内自下而上装有进水布水管、穿 孔布气管、生物膜滤层、膜组件，生物膜滤层采用沸石、陶粒、焦炭、活性炭 等多种多孔隙滤料，并按粒径、比重不同组装成反粒度过滤装置，用以提高滤 层的物理截污能力，滤料中培养繁殖有多种微生物菌胶团以形成生物膜，能对 污水中的有机污染物进行生物吸附、化解，为后续的水处理工艺提供良好的水 质条件，大大减轻膜组件的污染物负荷，有效控制膜的污染，膜组件由帘式中 空纤维材料组成，生物膜滤层和膜组件的下面分别装有穿孔布气管，穿孔布气 管与箱体外的压缩空气接通，一方面向生物膜滤层通气供氧，活化生物膜、清 洁滤层、保持水流畅通，另一方面通过气流对膜组件的冲刷，抖动膜丝，防止 污泥聚结，预防膜污染和微孔堵塞，足量的原水不断从布水管进入到箱体内， 经生物膜滤层处理后，部份原水再经膜组件过滤，滤出的清水由安装于箱体外 侧的出水泵抽送到与之连通的紫外线消毒仪中进行灭菌消毒，然后外排或回用， 另部份未能被膜处理的进水则和被膜截留下的浓水一起经箱体上部的回流口返 回原水池，形成循环回流，通过循环回流可冲走箱体内沉积污物，保持气水流 通，还可调节原水水质，提高原水的可生化性，箱体最上端还开设有透气窗， 用以箱体内的排气减压，箱体的最下端开设有排污口和排污阀，便于对箱体内 进行定期冲洗排污。
