申请日2007.03.06
公开(公告)日2008.04.23
IPC分类号C02F1/00; C02F1/52; C02F1/40
摘要
本实用新型涉及一种油田洗井用的污水过滤装置，特别是涉及一种油井洗井水处理器。其技术方案是：由罐体(1)、罐盖(2)、加药器(3)、过滤网(4)、出水管(5)、固定销(6)、进药管(7)和分液管(8)组成，所述的罐体(1)为长方体，上部设有罐盖(2)，罐体的侧壁上一端穿有进水管(7)，另一端穿有出水管(5)，进水管内连接罐体内的分液管(8)，外连接加药器(3);所述的罐体(1)的内腔设有多个过滤网(4)，所述的过滤网垂直通过固定销(6)连接在内腔的上下壁之间。有益效果是：结构简单，用加药器和过滤网可以有效处理污水，使其达到排放标准，解决洗井水的污染问题。
权利要求书
1.一种油井洗井水处理器，其特征是：由罐体(1)、罐盖(2)、加药器(3)、过滤网(4)、 出水管(5)、固定销(6)、进药管(7)和分液管(8)组成，所述的罐体(1)为长方体，上 部设有罐盖(2)，罐体的侧壁上一端穿有进水管(7)，另一端穿有出水管(5)，进水管内连接 罐体内的分液管(8)，外连接加药器(3);所述的罐体(1)的内腔设有多个过滤网(4)，所 述的过滤网垂直通过固定销(6)连接在内腔的上下壁之间。
2.根据权利要求1所述的油井洗井水处理器，其特征是：所述的多个过滤网(4)由进水 管端到出水管端的各个过滤网的目数逐渐增多。
说明书
油井洗井水处理器
一、技术领域：
本实用新型涉及一种油田洗井用的污水过滤装置，特别是涉及一种油井洗井水处理器。
二、背景技术：
目前，油田的油井在洗井时排出的污水，一般不处理直接排在野外，污染严重。
三、发明内容：
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种可以有效处理污水，使其 达到排放标准的油井洗井水处理器。

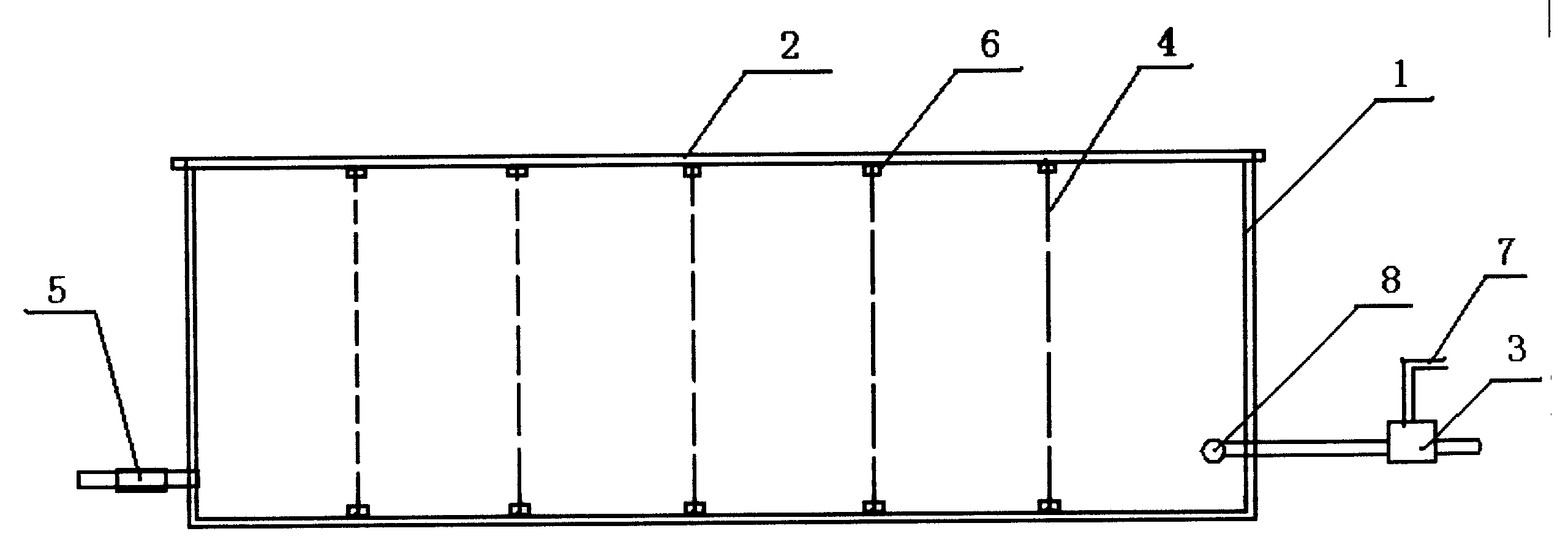

其技术方案是：由罐体(1)、罐盖(2)、加药器(3)、过滤网(4)、出水管(5)、固定销 (6)、进药管(7)和分液管(8)组成，所述的罐体(1)为长方体，上部设有罐盖(2)，罐 体的侧壁上一端穿有进水管(7)，另一端穿有出水管(5)，进水管内连接罐体内的分液管(8)， 外连接加药器(3);所述的罐体(1)的内腔设有多个过滤网(4)，所述的过滤网垂直通过固 定销(6)连接在内腔的上下壁之间。
所述的多个过滤网(4)由进水管端到出水管端的各个过滤网的目数逐渐增多。
本实用新型的有益效果是：结构简单，用加药器和过滤网可以有效处理污水，使其达到排 放标准，解决洗井水的污染问题。
