申请日2008.09.05
公开(公告)日2009.07.22
IPC分类号B01D24/46
摘要
一种含油污水多层混合滤料过滤器自动冲洗装置，它是在过滤罐体一边有污水回收罐，它的上方与过滤罐体上方有带进出水阀门的管道连接，过滤罐体中间上方有冲洗软管，下面依次有升降机构、过滤进口、滤料防失网、透水板、滤料冲洗器、复合滤料层、滤料隔离网、透水板、滤料冲洗器、复合滤料层、滤料隔离网、滤网冲洗器、透水板、接出的过滤出口、最下面有罐体底座;过滤罐体另一边有水泵和滤后清水罐。这种含油污水多层混合滤料过滤器自动冲洗装置，具有耗电低，用水量小，冲洗周期长、效率高、滤料再生好、不跑料、滤后水精度高等优点。
权利要求书

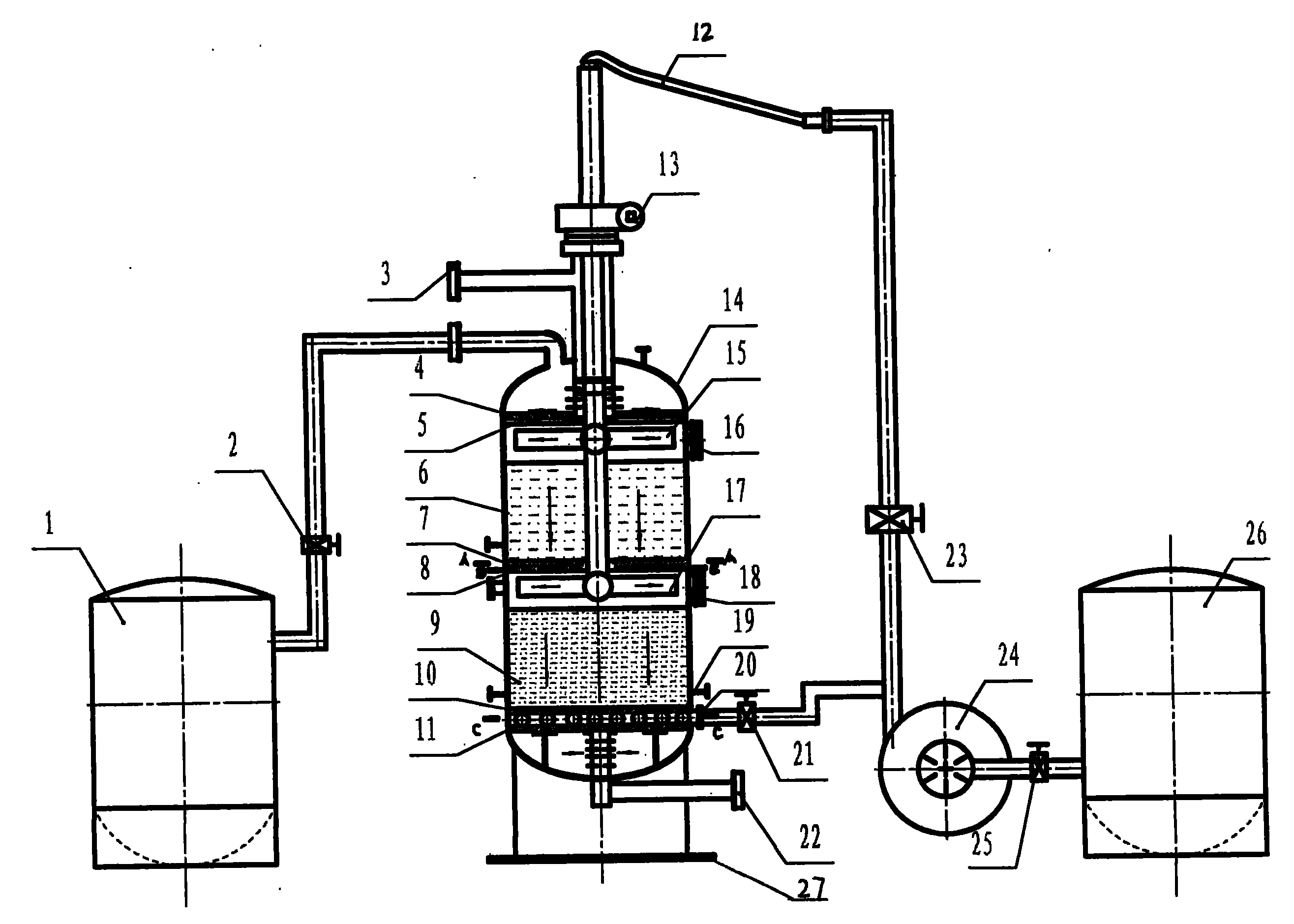

1、一种含油污水多层混合滤料过滤器自动冲洗装置，由污水回收罐、进出 水阀门、过滤进口、滤料防失网、透水板、复合滤料层、滤料隔离网、冲洗软 管、升降机构、过滤罐、滤料冲洗器、人孔、滤网冲洗器、法兰、过滤出口、 水泵、滤后清水罐、罐体底座组成，其特征是：它是在过滤罐体一边有污水回 收罐(1)，它的上方与过滤罐体(14)上方有管道连接，过滤罐体中间上方有 冲洗软管(12)，下面依次有升降机构(13)、过滤进口(3)、滤料防失网(4)、 透水板(5)、滤料冲洗器(15)、复合滤料层(6)、滤料隔离网(7)、透水板(8)、 滤料冲洗器(17)、复合滤料层(9)、滤料隔离网(10)、滤网冲洗器(19)、透 水板(11)、接出的过滤出口(22)、过滤罐体另一边有水泵(24)和滤后清水 罐(26)，水泵上有带进出水阀门(23)的管道与上冲洗软管相连，管道左边有 带进出水阀门(21)。
说明书
含油污水多层混合滤料过滤器自动冲洗装置
技术领域
本实用新型涉及一种过滤设备，尤其是含油污水多层混合滤料过滤器自动 冲洗装置。
背景技术
目前，我国油田先后到了二次采油和三次采油阶段，油田采出污水成分复 杂、腐蚀性大、含聚稠油污水、处理难度非常大。我国油田现在若干型号的过 滤器，对当时污水处理起到了很大作用，但对现有污水处理技术水平的要求已 不能满足，主要的技术改进有三方面：一使用机械搅拌、二大流量水力反冲洗、 三空气反冲洗等措施进行滤料再生，为防止滤料结板、结块、糊死滤罐等现象。 通过较长时间的运行，证明见效都不大，机械搅拌反冲洗耗能大，故障多。大 流量水力反冲洗水量大、冲洗周期短，滤料流失严重，现有专利技术，空气反 冲洗污染滤料很难一次洗干净，增加了空气中氧气对滤罐和其它设备的腐蚀能 力。为增强防腐能力，很多油田改用天然气或氮气冲洗，加大了运行成本，防 腐性能差等问题。
实用新型内容
为了克服现有的过滤罐存在的不足，本实用新型提供一种新型的含油污水 多层混合滤料过滤器自动冲洗装置。它解决了现有的反冲洗排污装置中滤料表 面粘附的油污冲洗不干净，滤料流失严重、结板、结块的问题。
本实用新型解决其技术问题所采用的技术方案是：含油污水多层混合滤料 过滤器自动冲洗装置，它是在过滤罐体一边有污水回收罐，它的上方与过滤罐 体上方有带进出水阀门的管道连接，过滤罐体中间上方有冲洗软管，下面依次 有升降机构、过滤进口、滤料防失网、透水板、滤料冲洗器、复合滤料层、滤 料隔离网、透水板、滤料冲洗器、复合滤料层、滤料隔离网、滤网冲洗器、透 水板、接出的过滤出口、最下面有罐体底座;过滤罐体右侧依次有人孔、法兰， 过滤罐体另一边有水泵和滤后清水罐，水泵上有带进出水阀门的管道与上冲洗 软管相连，管道左边有带进出水阀门、法兰的管道与滤网冲洗器相连，水泵右 侧有带进出水阀门的管道与滤后清水罐相连。
工作原理：
当过滤罐进行冲洗时，将过滤水进出阀门都关闭，再将冲洗水阀门和出水 阀门打开，滤料冲洗器由上向下冲洗，当活动冲洗器下行到底时，冲洗几分钟。 关闭滤网冲洗器阀门，冲洗器开始上行，上行到顶冲洗过程完成。滤料表面的 油、悬浮物、聚合物被冲洗干净。污水上行排出，滤床再生。关闭冲洗进水阀 门，出水阀门，打开过滤水进出阀门开始过滤。
本实用新型的有益效果是，含油污水多层混合滤料过滤器自动冲洗装置， 有效的将滤料表面粘附污物冲洗分离和排出，冲洗功率7.5KW，冲洗水泵流量 100m3/n，冲洗周期长，可增长到72小时，具有耗电低，用水量小，冲洗周期长、 效率高、滤料再生好、不跑料、滤后水精度高等优点。
