申请日2008.09.08
公开(公告)日2009.08.12
IPC分类号C02F9/14; C02F1/50; C02F1/52; C02F3/30
摘要

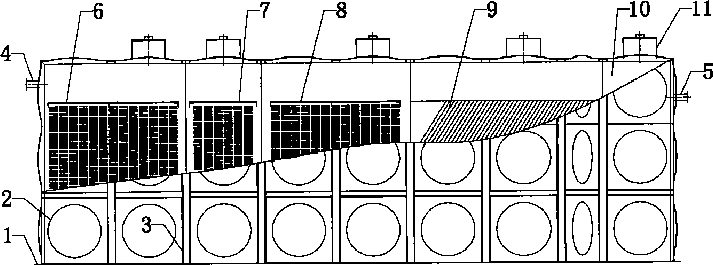

本实用新型公开的拼装模块式生活污水处理设备的箱体主要由底板(1)、标准冲压模块(2)和型钢(3)组成，在底板的四周均布焊接有多条纵向型钢，并在多条纵向型钢之间焊接有多条横向型钢，由此形成网格式箱体框架，在每个网格里均焊接有标准冲压模块，在箱体上设置进水管(4)、出水管(5)和检查人孔(11)。本实用新型采用模块化冲压与焊接组合技术，直接用标准冲压模块和型钢框架现场拼装连接，使整套设备可方便的运往工地现场拼装焊接，使大型设备的现场制做安装、运输更加灵活方便，大大提高了施工效率，缩短工期。节约了钢材资源降低成本，具有体积大小可任意组合、施工效率提高、结构合理、强度高、密封性好、处理效率高、外形美观的特点。
权利要求书
1、一种拼装模块式生活污水处理设备的箱体，包括箱体，其特征是：所述的 箱体其主要由底板(1)、标准冲压模块(2)和型钢(3)组成，在底板(1)的四 周均布焊接有多条纵向型钢(3)，并在多条纵向型钢之间焊接有多条横向型钢，由 此形成网格式箱体框架，在每个网格里均焊接有标准冲压模块(2)，在箱体上设置 进水管(4)、出水管(5)和检查人孔(11)。
2、根据权利要求1所述的拼装模块式生活污水处理设备的箱体，其特征是： 所述的标准冲压模块(2)中部为向外凸起的冲压球面。
3、根据权利要求1或2所述的拼装模块式生活污水处理设备的箱体，其特征 是：所述的标准冲压模块(2)1000×1000mm或1000×500mm。
4、根据权利要求1所述的拼装模块式生活污水处理设备的箱体，其特征是： 所述的箱体设置隔板构成缺氧池(6)、一级好氧池(7)、二级好氧池(8)、沉淀池 (9)和消毒池(10)。
5、根据权利要求4所述的拼装模块式生活污水处理设备的箱体，其特征是： 所述的隔板由标准冲压模块(2)和型钢(3)组合焊接而成，在隔板上开有导流孔。
说明书
拼装模块式生活污水处理设备箱体
技术领域
本实用新型属于生活污水处理技术领域，主要涉及一种拼装模块式生活污水处 理设备的箱体。
背景技术
目前，国内生产的各种生活污水处理设备基本是整体结构，即采用碳钢平板直 接焊接组合而成，一般是掩埋在地面之下的，因此对其外观没有更高的要求。由于 其结构简单、体积大，安装方便，因此早期在生活污水处理量较小的地方使用发挥 着积极的作用。但是随着生活污水处理量的不段增加以及对污水处理水排放标准的 严格控制，这种整体结构的污水处理设备已经很难满足现在生活污水处理量大的场 合要求。由于其为整体结构，当需制作体积较大的污水处理设备时，为保证其强度， 就必须增加碳钢平板的厚度，这样在加大污水处理设备的体积的同时也增加其重量 和成本，增加原材料消耗，给运输和安装带来极大的不便，一般采取原材料运往现 场制作安装，不仅劳动强度大，而且施工周期长。而且有的生活污水处理设备需要 安装在地面之上，其笨拙的外型影响美观性。
发明内容
本实用新型的目的即由此产生，提出一种拼装模块式生活污水处理设备的箱 体。使其制造、运输和安装更加方便灵活，节省原材料，降低成本，具有体积大小 可任意组合、施工效率提高、结构合理、强度高、密封性好、处理效率高、外形美 观的特点。
本实用新型实现上述目的采取的技术方案是：其主要由平底板、标准冲压模块 和型钢框架组成，在底板的四周均布焊接有多条纵向型钢，并在多条纵向型钢之间 焊接有多条横向型钢，由此形成网格式箱体框架，在每个网格里均焊接有标准冲压 模块，在箱体上设置进水管、出水管和检查人孔。
本实用新型采用模块化冲压与焊接组合技术，直接用标准冲压模块和型钢框架 现场拼装连接，使整套设备可方便的运往工地现场拼装焊接，并可根据大小需要现 场组装或提前制作完毕运达工地，使大型设备的现场制做安装、运输更加灵活方便， 大大提高了施工效率，缩短工期。由于标准冲压模块经过高压成型工艺处理使同等 厚度的板块强度大大增加，与其它污水处理设备相比板厚减小，设备的整体重量下 降，节约了钢材资源也使设备的外观变得美观整齐。其内部设置的处理单元隔板也 采用标准冲压模块和型钢框架焊接连接，设备制造完毕后内外除锈并采用氯磺化聚 乙烯涂料防腐，使得设备具有很好的密封性能。本实用新型广泛适用于原水为城市 生活污水、工业厂房内生活污水、各种杂排水和优质杂排水及与之类似的有机生活 污水处理领域。其可在地面以上安装放置，也可掩埋在地面之下。
