申请日2008.09.11
公开(公告)日2009.08.12
IPC分类号C02F9/02; C02F1/52
摘要
本实用新型公开了一种煤矿废水处理一体化设备，包括混凝沉淀池，混凝沉淀池内设有隔板将其分为上室和下室，上室和下室之间通过连通管连通;上室内一侧与顺流斜板沉淀池连通;顺流斜板沉淀池内设有带导流孔的斜板，下方设有带顺流沉淀排泥口的顺流沉淀池集泥斗;上室上方设有过滤室，过滤室上部设有气冲口、出水阀以及接点压力表接口，过滤室中部设有滤芯，过滤室下部为中心筒，有一虹吸排泥管伸入过滤室内延伸至与中心筒底部相对的位置;斜板通过上室内设置的连通软管以及连接上室与过滤室的连通管连通。本实用新型所述设备采用顺流沉淀方式，效果大大优于逆流沉淀方式，同时出水微小颗粒少，出水浊度明显好于传统处理工艺。
权利要求书

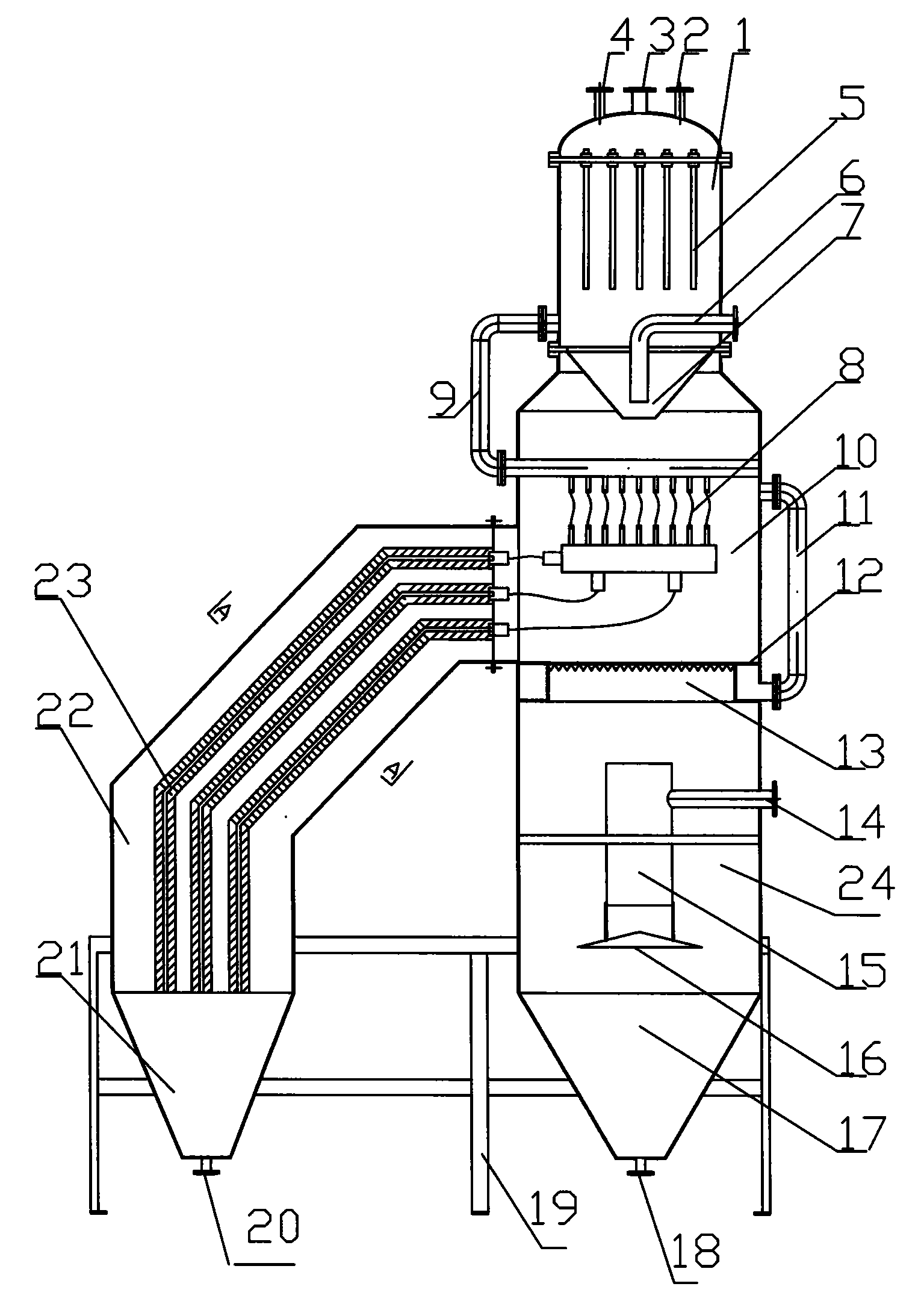

1、一种煤矿废水处理一体化设备，包括混凝沉淀池，混凝沉淀池内设有隔 板(12)将其分为上室(12)和下室(24)，上室(12)和下室(24)之间通过 连通管(11)连通;上室(12)内一侧与顺流斜板沉淀池(22)连通;下室(24) 中部设有进水管(14)以及与进水管(14)相通且下方连接分散板(16)的中 心筒(15)，下室(24)下部设有带出泥口(18)的下室集泥斗(17)，下室(24) 上部设有集水堰(13);顺流斜板沉淀池(22)内设有带导流孔(25)的斜板 (23)，斜板(23)下方设有带顺流沉淀排泥口(20)的顺流沉淀池集泥斗(21); 其特征在于，上室(12)上方设有过滤室(1)，过滤室(1)上部设有气冲口(2)、 出水阀(3)以及接点压力表接口(4)，过滤室(1)中部设有滤芯(5)，过滤 室(1)下部为中心筒(7)，有一虹吸排泥管(6)伸入过滤室(1)并延伸至 与中心筒(7)底部相对的位置;斜板(23)通过上室(12)内设置的连通软管 (8)以及连接上室(12)与过滤室(1)的连通管(9)连通。
2、根据权利要求1所述的煤矿废水处理一体化设备，其特征在于，所述 斜板(23)由两块中部设有半圆凹槽的斜板构成。
3、根据权利要求1所述的煤矿废水处理一体化设备，其特征在于，所述 滤芯(5)为PE材质的滤芯。
说明书
煤矿废水处理一体化设备
技术领域
本实用新型涉及一种煤矿废水处理领域以及给排水处理领域中的煤矿废水 处理设备，特别是一种煤矿废水处理一体化设备。
背景技术
混凝过滤是煤矿废水处理的统应用技术，主要工艺流程为混凝土结构絮凝 沉淀池、钢制砂滤设备，通过管道把这些处理单元有机整合，出水往往含有较 多微小颗粒，而且占用面积大，连接管道繁琐，水流损失多，运行能耗大，投 资费用高;或是简单地用钢制设备把絮凝及砂滤集于一身，没有从本质取得突 破，例如中国专利“复配混凝器”，专利号02253995.6，该混凝器专门利设置了 两个反应室，利用混凝、沉淀等传统工艺实现煤矿废水处理。中国专利“车载 式污水处理设备”，专利号200420099630.0采用了车载式处理的方式，但是这 两个专利仍然没有解决出水微小颗粒多，连接管道繁琐，水流损失多，运行能 耗大的缺点。
实用新型内容
发明目的：本实用新型的目的是针对现有技术的不足，提供了一种煤矿废 水处理一体化设备。
技术方案：本实用新型公开了一种煤矿废水处理一体化设备，包括混凝沉 淀池，混凝沉淀池内设有隔板将其分为上室和下室，上室和下室之间通过连通 管连通;上室内一侧与顺流斜板沉淀池连通;下室中部设有进水管以及与进水 管相通且下方连接分散板的中心筒，下室下部设有带出泥口的下室集泥斗，下 室上部设有集水堰;顺流斜板沉淀池内设有带导流孔的斜板，下方设有带顺流 沉淀排泥口的顺流沉淀池集泥斗;上室上方设有过滤室，过滤室上部设有气冲 口、出水阀以及接点压力表接口，过滤室中部设有滤芯，过滤室下部为中心筒， 有一虹吸排泥管伸入过滤室内延伸至与中心筒底部相对的位置;斜板通过上室 内设置的连通软管以及连接上室与过滤室的连通管连通。
本实用新型中，由于在上室上方加设了过滤室，从而增强了过滤效果。
本实用新型中，优选地，所述斜板由两块中部设有半圆凹槽的斜板构成。 由此可以实现顺流沉淀，效果大大优于逆流沉淀方式。利用两块斜板中部的半 圆凹槽组合成的圆形通孔，从而使水从通孔流到上室内的连通软管，再从连通 管流入过滤室。
作为本实用新型的进一步改进，所述滤芯为PE材质的滤芯。
有益效果：本实用新型所述的煤矿废水处理一体化设备采用顺流沉淀方式， 效果大大优于逆流沉淀方式。而且摒弃传统无烟煤、石英砂、卵石过滤形式， 采用PE材质的滤芯，精度为25μm，出水浊度明显好于传统处理工艺，出水水 质极为稳定。该一体化设备运行为PLC控制，混凝沉淀池排污、顺流斜板沉淀 池排污、滤芯的反洗等都为自动化控制，减少了工作量及人员量。
