申请日2008.09.11
公开(公告)日2010.03.17
IPC分类号C02F1/32
摘要
本发明公开了一种污水高效连续光催化治理装置及其制造方法，其由固定台架体固定联接：罩壳，水道，净化治理槽，组合触媒体，紫外灯，转动装置;固定台架体内联接水道，水道联接有进水口和出水口，水道中联接净化治理槽，净化治理槽中有由转动装置带动的组合触媒体，组合触媒体活动固定在固定台架体中，在传动装置带动下可匀速转动。这种污水净化治理装置治理污水流量大，速度快，种类多，适用广，治理水污染浓度高，连续治理寿命长。
权利要求书

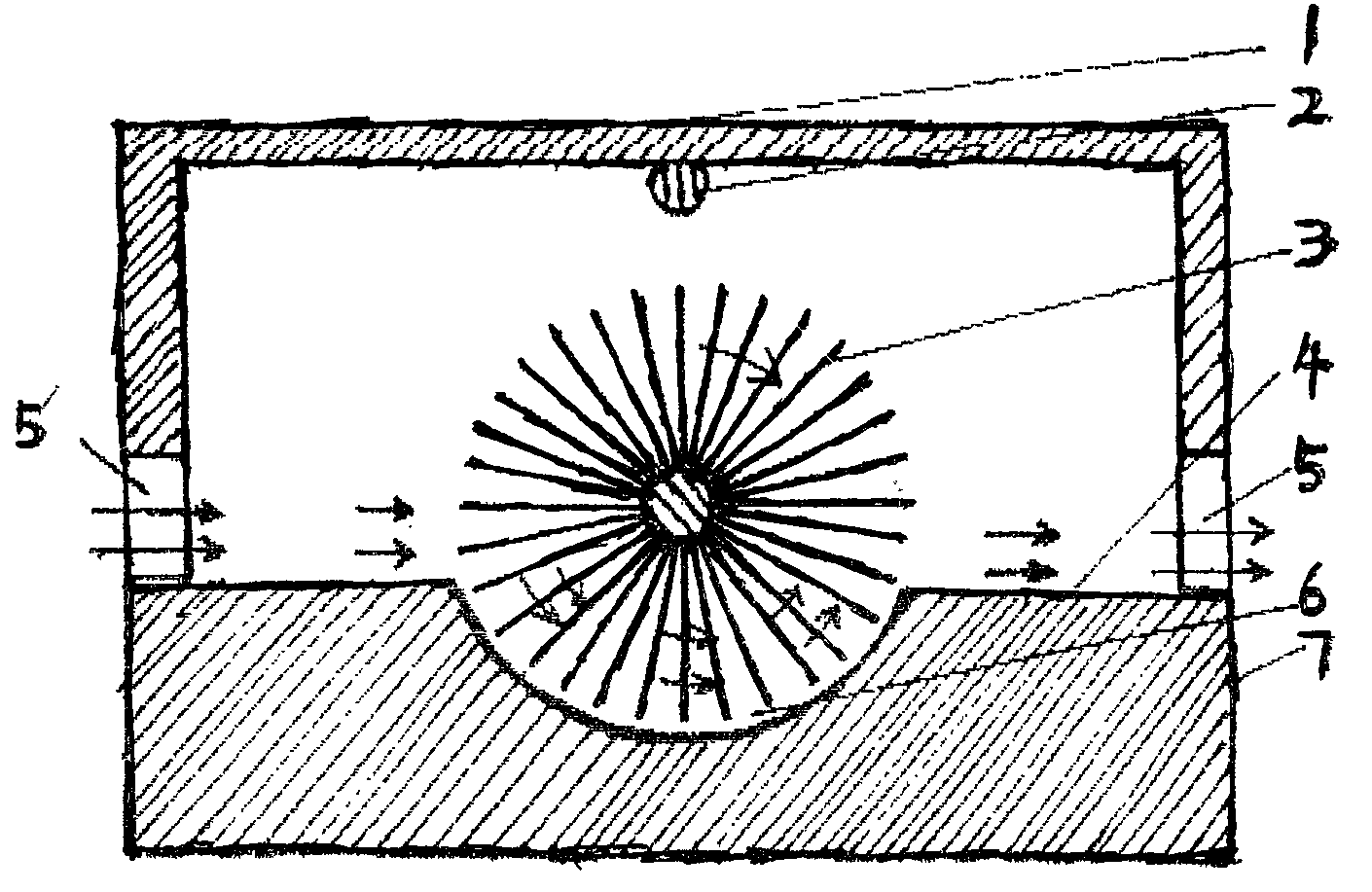

1、一个具有良好机械性能的固定台架体(7)，紫外线灯(2)，组合触 媒体(3)，催化治理槽(6)，转动装置(8)组成的连续光催化污水治理装置：
其特征是：a紫外线灯，(2)通过固定台架体(7)，罩壳(1)固定。b组 合触媒体(3)为多面组合体，在转动装置(8)带动下转动，c进出水口(5)， 水道(4)，为污水进出本装置的水道。d通电紫外线灯(2)发射大量紫外线 照射在转动中组合触媒体(3)的各个面上。
2、按权利要求1规定的污水治理装置：其特征是，组合触媒体(3) 的各单个组合面上都有光触媒层。
3、按权利要求1规定的污水治理装置：其特征是，紫外线灯(2)可 为各种结构，所发射紫外线是随组合触媒体(3)的转动而照射在组成组合 触媒体(3)的各个藤上，组合触媒体(3)可由各种金属，非金属的平板， 网板，多孔板通过横向和纵向组合而成。
4、按权利要求1规定的污水治理装置：其特征是，污水通过进出水 口(5)的一边流入，过水道(4)，在催化治理槽(6)中和组合触媒体(3)各个 组合面接触，后再随水流在进出水口(5)另一边流出。
5、按权利要求1规定的污水治理装置：其特征是，转动装置(8)带 动组合触媒体(3)转动方向可为顺着污水流入方向，也可为逆着污水流入 方向。
6、按权利要求1规定的污水治理装置：其特征是，组合触媒体(3) 是活动固定在固定台架体(7)上，并能在催化治理槽(6)中由转动装置(8) 带动轻松转动，转动中不会接触催化治理槽(6)表面，装置标准是确保组 合触媒体(3)下部接触污水上部接受紫外线照射都是最大面积。
7、按权利要求1规定的污水治理装置：其特征是，每个由一个固 定台架体(7)，一个紫外线灯(2)，一个组合触媒体(3)，一个催化治理槽 (6)，一个转动装置(8)所构成的简单污水治理装置个体，都能通过串联， 并联，和混合联接而构成更高效的污水治理装置。
说明书
高效连续光催化污水治理
本发明涉及一种污水的治理处理，特别是一种简易连续高效的污水 治理和处理，适合于各类生活中，自然界中，工厂，化工厂的污水治理 和处理。
这一简单节能环保污水治理装置，解决了污水在治理中高投入和各 种吸附，过滤，中和，再生，化学反应等各类烦杂治理过程和无限资金 投入。
现有污水治理和处理方法主要有沉淀，瀑气，吸附，过滤，化学品 投入等方法，但以上方法却因在实际治理污水过程中受到治理单一，投 入过大，工程巨大，时间过长的治约。
本发明的任务就是提供一种科学简易高效的污水治理和处理的发 明，利用各反应面上的光催化层在连续紫外线照射下，连续产生大量光 生空穴/电子对，因光生空穴具有强烈的氧化能力，能快速氧化分解各 类细菌，病毒，微生物，有机污染物，而高活性电子则具有强烈的还原 能力，可快速还原各类无机化合物和有毒性污染物，加上光催化层的高 效自洁能力和本发明装置连续网格细分平面净化接触层的设计，高效的 实现了高浓度大流量的快速治理各类污水，使污水治理和处理不再是大 投入，高消耗的工程，大大的简化各种治理过程，真正实现污水治理和 处理的简单，高效，快速。
本发明的任务是以如下方式完成的：在污水口安装污水引入管道， 把污水引入本污水治理和处理装置，污水进入前，本治理装置内电路接 通，一路起动装置内紫外线灯发射紫外线，一路起动在转动装置内电机 转动，带动也在装置内一柱型多面组合触媒体均速转动，这一柱型多面 组合触媒体是许多网状平面板以中心轴为固定边放射状态组合而成，所 有单个网状平面板上都涂有和烧结有光催化媒;安装在转动组合触媒体 上部，与组合触媒体平行的紫外线灯所发射的紫外线照射在不断转动着 的组合触媒体上部，利用组合触媒体的转动，把紫外线光均匀的照射在 组合触媒体的每个面的上下面;进入本污水治理装置内的污水经水道平 流扩大了流动面积，降低了流速，慢慢流入转动中的组合多面体下的催 化治理槽中，不断的被转动中的一层又一层的组合触媒体上的网状平面 板细分，使污水中的各类污染物连续发生氧化还原光催化反应，达到治 理污水的效果，同时所有组合触媒体上的每个面都在转动中又再次高效 激活，因此组合触媒体每个面都保持在最高的污水治理能力中，这样污 水在自身压力下流动净化并经出口流出，完成污水的治理过程。本污水 治理发明方法的采用，在下面要详术的实施例结构中，治理成本和投入 治理速度是治理同等量污水的五分之一。
下面结合附图对发明作进一步详细描述。
