申请日2008.09.18
公开(公告)日2009.07.29
IPC分类号C02F9/02; C02F103/30; C02F1/28; C02F1/44
摘要
本实用新型公开一种印染废水膜处理及氨氮处理装置，属于印染废水处理类制造技术领域。本实用新型包括膜设备和除氨氮器，其中：所述的除氨氮器顶端设有开口，该开口通过连接管与膜设备产水管相连。除氨氮器是由碳钢材质制成外壳，内衬玻璃钢，内衬内填装填料。膜设备是由若干根膜管按一定规则排列安装在框架内，并且每根膜管内设有RO膜芯。本实用新型解决了印染废水膜处理出水氨氮含量偏高的问题，采用RO膜处理印染废水，膜透析液通过除氨氮设备，去除微量氨氮，使之达到企业工艺用水要求。
权利要求书
1、一种印染废水膜处理及氨氮处理装置，包括膜设备和除氨氮器，其特征 在于：所述的除氨氮器顶端设有开口，该开口通过连接管与膜设备产水管相连。
2、根据权利要求1所述的印染废水膜处理及氨氮处理装置，其特征在于： 所述的除氨氮器是由炭钢材质制成的外壳和内衬组成，内衬填装有填料。
3、根据权利要求1所述的印染废水膜处理及氨氮处理装置，其特征在于： 所述的膜设备是由若干根膜管按一定规则排列安装在框架内，并且每根膜管内 设有R0膜芯。
说明书
印染废水膜处理及氨氮处理装置
技术领域
本实用新型公开一种印染废水膜处理及氨氮处理装置，属于印染废水处理 类制造技术领域。
背景技术
印染行业是工业废水排放大户，据不完全统计，全国印染废水每天排放量 为3×106～4×106m3。印染废水具有水量大、有机污染物含量高、色度深、碱 性大、水质变化大等特点，属难处理的工业废水。近年来由于化学纤维织物的 发展，仿真丝的兴起和印染后整理技术的进步，使PVA浆料、人造丝碱解物(主 要是邻苯二甲酸类物质)、新型助剂等难生化降解有机物大量进入印染废水，其 COD浓度也由原来的数百mg/L上升到2000～3000mg/L，从而使原有的生物处理 系统COD去除率从70%下降到50%左右，甚至更低。传统的生物处理工艺已受到 严重挑战;传统的化学沉淀和气浮法对这类印染废水的COD去除率也仅为30% 左右。因此开发经济有效的印染废水处理技术日益成为当今环保行业关注的课 题。
目前印染废水处理中净化PVA浆料、人造丝碱解物等难生化降解有机物已 取得重大成效，使COD、BOD去除率也得到很大的提高，排放的水能够达到国宝 标准，但部分印染废水中含有氨氮，废水通过膜管过程中虽然能去除大部分污 染物，但膜芯对氨氮的截留性能较差，导致膜产水中含有微量氨氮，无法满足 生产用水要求。
基于上述理由，本发明从事印染废水处理多年，经过大量的研究和多次的 实验，终于创作出本实用新型。
发明内容
针对现有印染废水去除氨氮技术的不足，本实用新型提供了一种结构合理、 去除氨氮效果好的印染废水膜处理及氨氮处理装置。
本实用新型是通过以下技术方案实现的：

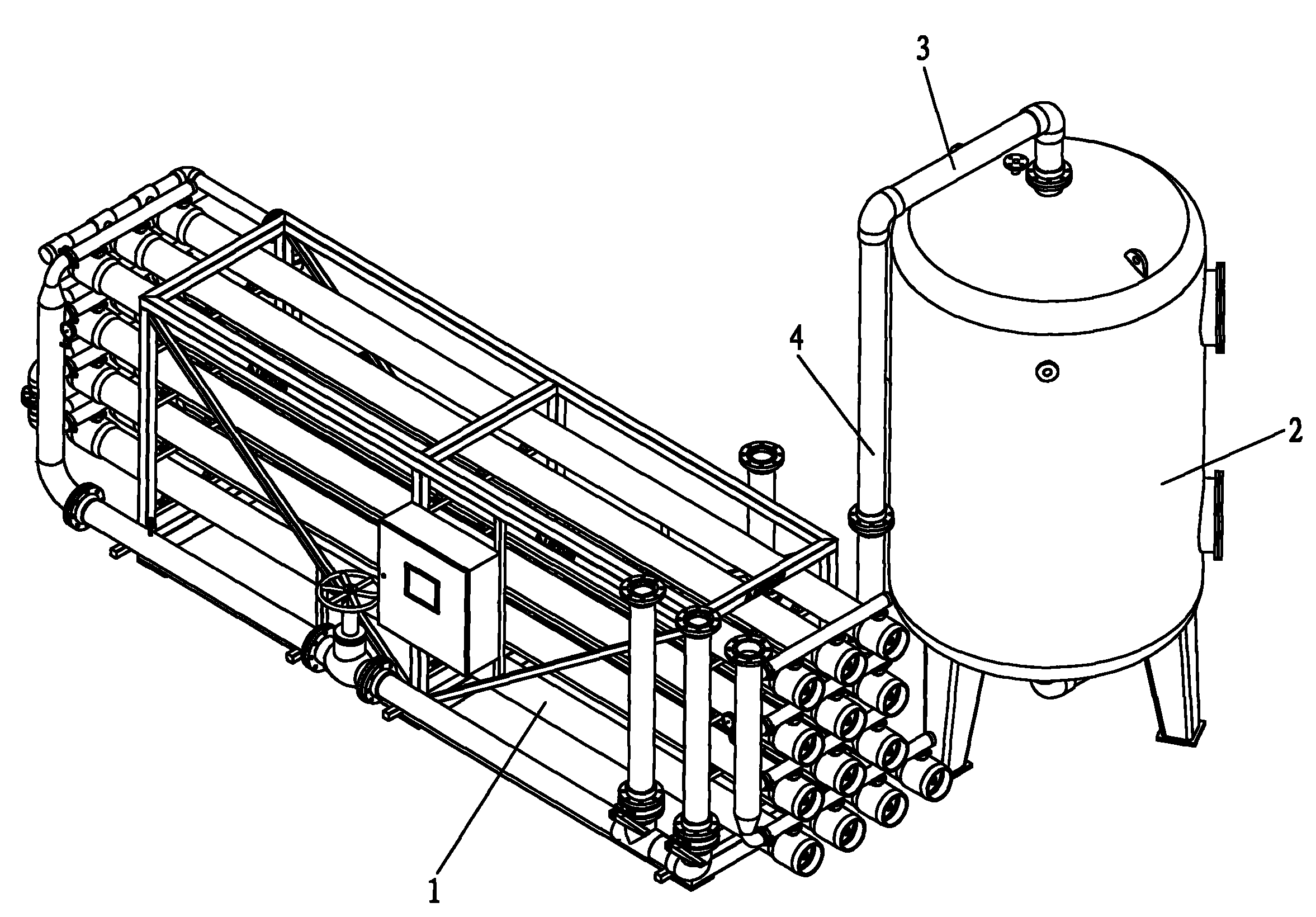

本实用新型包括膜设备和除氨氮器，其中：所述的除氨氮器顶端设有开口， 该开口通过连接管与膜设备产水管相连。
所述的除氨氮器是由炭钢材质制成外壳和玻璃钢内衬组成，内衬内填装填 料，填料对氨氮具有很高的吸附能力，可将水中微量氨氮去除。
所述的膜设备是由若干根膜管按一定规则排列安装在框架内，并且每根膜 管内设有RO膜芯。
本实用新型在使用时，印染废水在10-20公斤压力下进入RO膜系统，经 RO膜设备分离后绝大部分污染物随浓缩液进入后续浓缩液处理系统，透析液中 残留微量氨氮，再通过除氨氮器去除透析液中残留的氨氮，使之满足工艺用水 要求。
本实用新型具有如下有益的效果：
本实用新型除氨氮器内装有的填料为去氨氮剂，对氨氮有很强的去除能力;
本实用新型利用除氨氮器去除了印染废水中的氨氮，处理后达到工艺用水 的要求。
