申请日2008.09.18
公开(公告)日2009.07.29
IPC分类号C25D21/18; C02F103/16; C02F1/00; B01D61/08
摘要
本实用新型公开一种氰化废水膜处理回用装置，涉及电镀含氰废水处理类制造技术领域。本实用新型包括膜设备和除氰根器，其中：所述的除氰根器是由一碳钢材质外壳和内衬组成，外壳顶部的开口通过连接管与膜设备出水管相连，内衬的空腔内设有活性氯填料。膜设备是由若干根膜管按一定规则排列安装在框架内，并且每根膜管内设有RO膜芯。使用时，电镀废水经RO膜设备分离后去除绝大部分氰化物，再通过除氰根器去除透析液中残留的氰根，使之满足工艺用水要求，既回收了氰化物，又大大降低了含氰废水的处理成本。
权利要求书
1、一种氰化废水膜处理回用装置，包括膜设备和除氰根器，其特征在于： 所述的除氰根器是由一炭钢材质外壳和内衬组成，外壳顶部的开口通过连接管 与膜设备出水管相连，内衬的空腔内设有活性氯填料。
2、根据权利要求1所述的氰化废水膜处理回用装置所述的膜设备是由若干 根膜管按一定规则排列安装在框架内，并且每根膜管内设有RO膜芯。
说明书
氰化废水膜处理回用装置
技术领域
本实用新型公开一种氰化废水膜处理回用装置，涉及电镀含氰废水处理类 制造技术领域。
背景技术
电镀是利用化学和电化学方法在金属或在其它材料表面镀上各种金属。电 镀技术广泛应用于机器制造、轻工、电子等行业。电镀废水的成分非常复杂， 除含氰(CN-)废水和酸碱废水外，重金属废水是电镀业潜在危害性极大的废水类 别。电镀废水的治理在国内外普遍受到重视，研制出多种治理技术，通过将有 毒治理为无毒、有害转化为无害、回收贵重金属、水循环使用等措施消除和减 少重金属的排放量。随着电镀工业的快速发展和环保要求的日益提高，目前， 电镀废水治理已开始进入清洁生产工艺、总量控制和循环经济整合阶段，资源 回收利用和闭路循环是发展的主流方向。
膜分离技术在电镀废水处理中应用广泛，原水可以透过反渗透膜，而废水 中的氰离子大部分不能透过，因此经过膜过滤后，氰离子被膜截留达到一定浓 度后，可以回用于冶金行业，而透析液中含有较低浓度氰离子，但由于氰根具 有很强的毒性，这部分透析液仍然要经过处理才能达标排放。目前处理氰化废 水的工艺比较复杂，所用的设备成本较高。
而，本发明人从事电镀废水处理多年，经过大量的研究和多次的实验，终 于创作出本实用新型。
发明内容
针对现有电镀废水去除氰离子技术的不足，本实用新型提供了一种结构合 理、回收成本低、去除氰根效果好的氰化废水膜处理回用装置。
本实用新型是通过以下技术方案实现的：

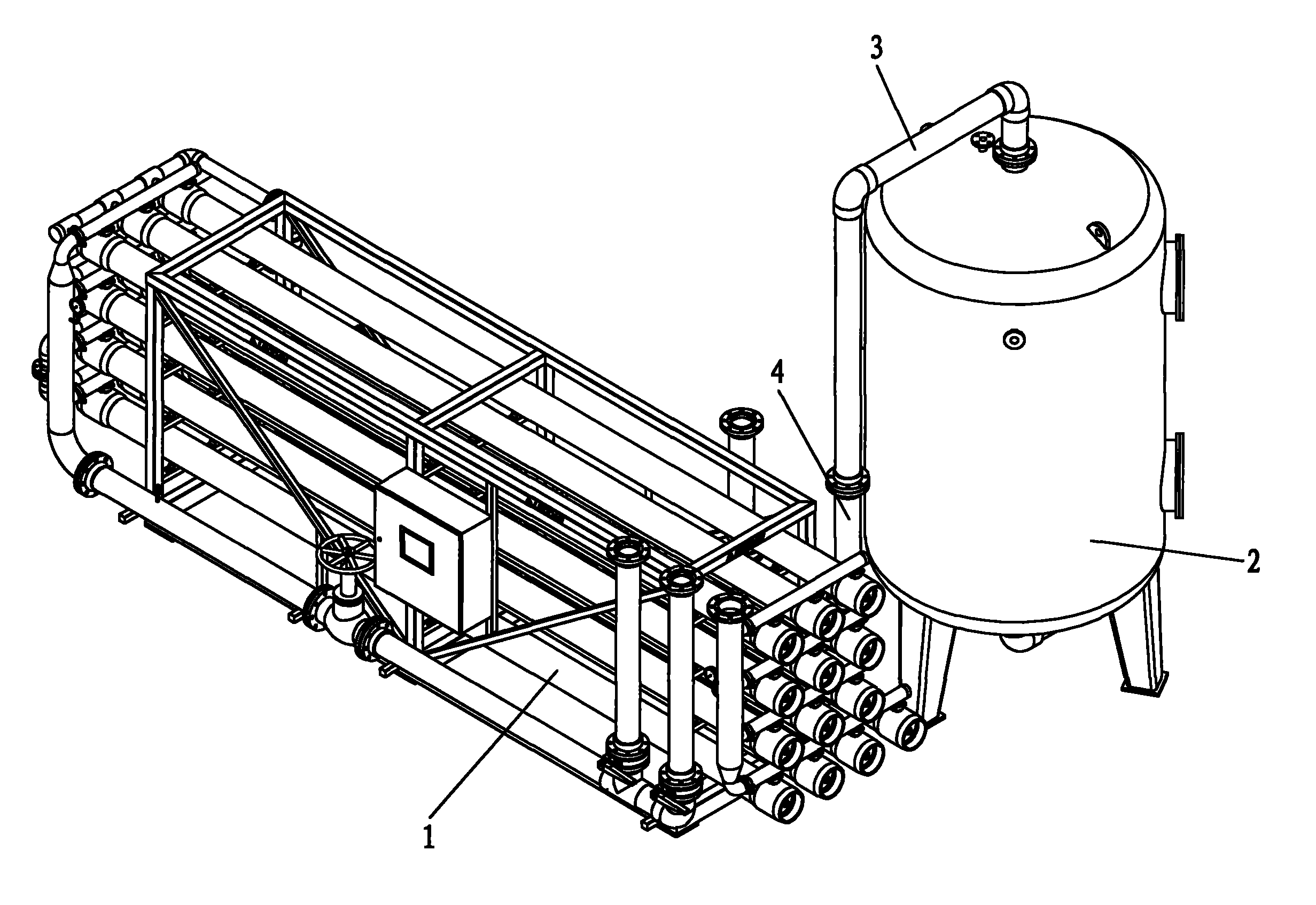

本实用新型包括膜设备和除氰根器，其中：所述的除氰根器是由一炭钢材 质外壳和内衬组成，外壳顶部的开口通过连接管与膜设备出水管相连，内衬的 空腔内设有填料，对氰根有很强的吸附能力。
所述的膜设备是由若干根膜管按一定规则排列安装在框架内，并且每根膜 管内设有RO膜芯。
本实用新型在使用时，电镀废水在10-20公斤压力下进入RO膜系统，经 RO膜设备分离后绝大部分氰化物随浓缩液进入回收系统，透析液中残留微量氰 化物，通过除氰根器去除透析液中残留的氰根，使之满足达标排放要求。
本实用新型具有如下有益的效果：
本实用新型除氰根器内装有的填料对氰根离子有很强的去除能力;
本实用新型结构简单，使用方便，除氰根器的使用处理电镀废水后达到达 标排放的要求。
