申请日2008.09.28
公开(公告)日2009.07.29
IPC分类号C02F1/00
摘要
本实用新型涉及废水回收领域，特别是指一种电池隔板生产中废水回收装置，包括一设于电池隔板生产流水线下方的集水槽、一密封储水罐、一真空泵，该集水槽通过设于其底部的出水口连接有输水管路机构，该输水管路机构接于密封储水罐的上部，该密封储水罐的上部通过一抽气管连接真空泵，该密封储水罐的底部设有排水口。和现有技术相比，本实用新型通过集水槽、密封储水罐、真空泵、输水管路机构的配合实现电池隔板生产中废水的回收，不但不污染环境、对环境友好，而且回收了宝贵的水资源，符合现代社会节能减排的环保理念，值得大力推广应用。
权利要求书
1、一种电池隔板生产中废水回收装置，其特征在于：包括一设于电池隔板生产流水线下 方的集水槽、一密封储水罐、一真空泵，该集水槽通过设于其底部的出水口连接有输 水管路机构，该输水管路机构接于密封储水罐的上部，该密封储水罐的上部通过一抽 气管连接真空泵，该密封储水罐的底部设有排水口。
2、如权利要求1所述的一种电池隔板生产中废水回收装置，其特征在于：所述集水槽底 部的出水口数目多于一个，分别设于对应电池隔板生产流水线下方集水槽的不同位置; 所述输水管路机构包括和集水槽底部出水口数目相等的分输水管和一总输水管，各分 输水管的一端分别接于集水槽底部的出水口、另一端均汇集于总输水管，总输水管接 于密封储水罐的上部。
3、如权利要求2所述的一种电池隔板生产中废水回收装置，其特征在于：在总输水管上 设有水过滤单元。
4、如权利要求2所述的一种电池隔板生产中废水回收装置，其特征在于：在各分输水管 上均设有用于控制水流通断的控制阀。
5、如权利要求4所述的一种电池隔板生产中废水回收装置，其特征在于：在各分输水管 上均设有气压表。
6、如权利要求5所述的一种电池隔板生产中废水回收装置，其特征在于：在各分输水管 上、沿着水流方向，所述气压表均设于所述控制阀的前端。
7、如权利要求1或2或3或4或5或6所述的一种电池隔板生产中废水回收装置，其特 征在于：在所述密封储水罐内设有浮球电磁液位控制器，在所述密封储水罐底部的排 水口设有电磁控制阀，该浮球电磁液位控制器以电磁信号连接于该电磁控制阀。
说明书
一种电池隔板生产中废水回收装置
技术领域
本实用新型涉及废水回收领域，特别是指一种电池隔板生产中废水回收装置。
背景技术
在铅酸蓄电池隔板生产过程中，在电池隔板生产流水线上采用高压水刀切割电池隔板 两侧的毛边，这样就会产生废水流到电池隔板生产流水线的下方。不但如此，生产电池隔 板的浆料也会滴水到电池隔板生产流水线的下方。现有技术中，对于这些废水通常是直接 排放，这就存在如下问题：一是污染环境，这是因为废水中会含有一些有害杂质;二是浪 费水资源，与现代社会节能减排的环保理念不符。
实用新型内容
本实用新型的主要目的在于克服现有技术中电池隔板生产中废水直接排放带来的污 染环境、浪费水资源的缺点，提供一种电池隔板生产中废水回收装置。

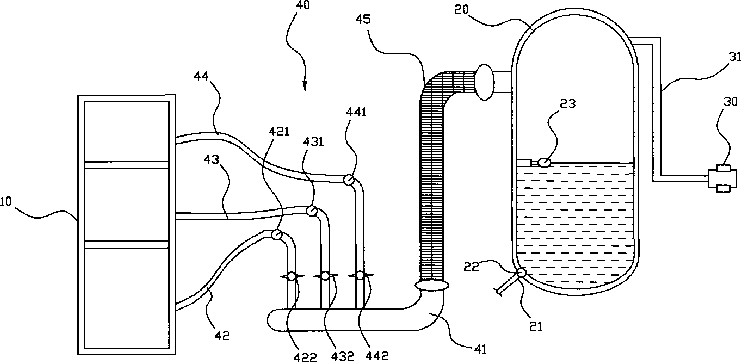

本实用新型采用如下技术方案：一种电池隔板生产中废水回收装置，包括一设于电池 隔板生产流水线下方的集水槽、一密封储水罐、一真空泵，该集水槽通过设于其底部的出 水口连接有输水管路机构，该输水管路机构接于密封储水罐的上部，该密封储水罐的上部 通过一抽气管连接真空泵，该密封储水罐的底部设有排水口。
根据本实用新型的一较佳实施方式，所述集水槽底部的出水口数目多于一个，分别设 于对应电池隔板生产流水线下方集水槽的不同位置;所述输水管路机构包括和集水槽底部 出水口数目相等的分输水管和一总输水管，各分输水管的一端分别接于集水槽底部的出水 口、另一端均汇集于总输水管，总输水管接于密封储水罐的上部。
根据本实用新型的一较佳实施方式，在总输水管上设有水过滤单元。
根据本实用新型的一较佳实施方式，在各分输水管上均设有用于控制水流通断的控制 阀。
根据本实用新型的一较佳实施方式，在各分输水管上均设有气压表。
根据本实用新型的一较佳实施方式，在各分输水管上、沿着水流方向，所述气压表均 设于所述控制阀的前端。
根据本实用新型的一较佳实施方式，在所述密封储水罐内设有浮球电磁液位控制器， 在所述密封储水罐底部的排水口设有电磁控制阀，该浮球电磁液位控制器以电磁信号连接 于该电磁控制阀。
由上述对本实用新型的描述可知，与现有技术相比，本实用新型的一种电池隔板生产 中废水回收装置具有如下优点：
1、本实用新型通过集水槽、密封储水罐、真空泵、输水管路机构的配合实现电池隔 板生产中废水的回收，不但不污染环境、对环境友好，而且回收了宝贵的水资源，符合现 代社会节能减排的环保理念，值得大力推广应用;
2、集水槽对应于电池隔板生产流水线下方不同位置设有多个出水口，每个出水口连 接有分输水管，每个分输水管上均设有控制水流通断的控制阀，当某个分输水管对应位置 的集水槽中的废水不多时，可将此分输水管关闭，从而使真空泵可集中抽取其他分输水管 对应部位集水槽中的废水，从而大大节省能量;
3、在总输水管上设有水过滤单元，使得到达密封储水罐中的水得以净化，从而使得 从密封储水罐中排出回收的水的利用范围大大扩展，提高废水回收利用价值;
4、密封储水罐内设有浮球电磁液位控制器，密封储水罐底部的排水口设有电磁控制 阀，浮球电磁液位控制器以电磁信号控制电磁控制阀的通断，保证了密封储水罐内水可即 时排出。
