申请日2009.01.15
公开(公告)日2009.10.21
IPC分类号C02F3/30
摘要
具有脱氮除磷功能的MBR一体化污水处理设备属于环保设备;间隔板总成将壳体腔内分隔成前厌氧室、后厌氧室、兼氧室、好氧曝气室和MBR反应室，在前与后厌氧室、后厌氧室与兼氧室、兼氧室与好氧曝气室、好氧曝气室与MBR反应室之间的间隔板总成壁上设有通孔，搅拌器配装在前、后厌氧室内，微孔曝气器设置在好氧曝气室和MBR反应室内，在MBR反应室内配装MBR膜组件，风机、抽吸泵和回流泵分别与微孔曝气器、MBR膜组件和MBR反应室及前、后厌氧室、好氧曝气室连通;本设备可有效地去除污水中的有机物、悬浮物和脱氮除磷，具有结构简单、作业功能全、污水处理质量好、有利于环保的特点。
权利要求书

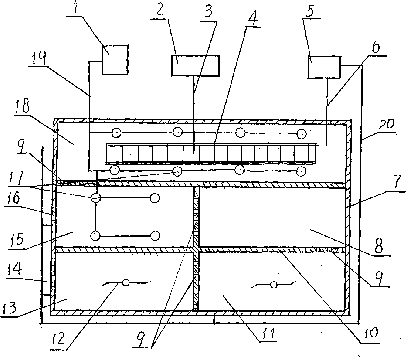

1、一种具有脱氮除磷功能的MBR一体化污水处理设备，包括壳 体(7)、MBR膜组件(4)和微孔曝气器(17)，其特征在于在壳体 (7)腔内固装间隔板总成(10)，将壳体(7)腔内分隔成前厌氧室 (13)、后厌氧室(11)、兼氧室(8)、好氧曝气室(15)和MBR反 应室(18);在前厌氧室(13)与后厌氧室(11)、后厌氧室(11) 与兼氧室(8)、兼氧室(8)与好氧曝气室(15)、好氧曝气室(15) 与MBR反应室(18)之间的间隔板总成(10)壁上设有通孔(9)， 其中后厌氧室(11)与兼氧室(8)和好氧曝气室(15)与MBR反应 室(18)之间的通孔(9)均靠近壳体(7)内壁面处;在前厌氧室 (13)和后厌氧室(11)内分别配装搅拌器(12)，微孔曝气器(17) 分别配置安装在好氧曝气室(15)和MBR反应室(18)内，在MBR 反应室(18)内还配装MBR膜组件(4);设置在壳体(7)外部的风 机(1)、抽吸泵(2)和回流泵(5)分别通过管路C(19)、管路A (3)和管路B(6)与微孔曝气器(17)、MBR膜组件(4)和MBR反 应室(18)连通，污泥回流管(20)入口端与回流泵(5)出口连接， 污泥回流管(20)的出口端分别与后厌氧室(11)、前厌氧室(13) 和好氧曝气室(15)及排出口连通;在位于前厌氧室(13)和好氧 曝气室(15)侧部的壳体(7)壁部上分别设有原水进口(14)和加 药口(16)。
说明书
具有脱氮除磷功能的MBR一体化污水处理设备
技术领域
本实用新型属于环保设备，主要涉及一种污水处理设备。
背景技术
膜生物反应式污水处理器是近年来推广使用的污水处理设备， 由于其结构简单、价格低廉、污水处理质量好等优点，得到市场认 可。但是，由于在结构设计上，膜生物反应式污水处理器的入水和 出水在同一个反应槽体中，在污水处理作业时会出现污水短流现象， 即入水未达到设计的停留时间便直接被抽吸泵抽走，降低了污水处 理质量，影响了最终的出水效果。另外，该类污水处理器只能去除 污水中的有机物及悬浮物，氨氮无法去除，依然存在于处理后的水 体中，导致水体黑臭或溶解氧浓度过低。随着人们对环境保护质量 的高要求，污水处理应达到有机物与氨氮联合去除，即污水硝化处 理，在污水处理时要同时除掉污水中的氮、磷成份，避免水体的富 营养化。
发明内容
本实用新型的目的就是针对上述已有技术存在的问题，结合污 水处理环保的具体要求，设计提供一种具有脱氮除磷功能的MBR一 体化污水处理设备，达到提高污水处理质量、有利于环保的目的。
本实用新型的基本设计是，具有脱氮除磷功能的MBR一体化污 水处理设备包括壳体、MBR膜组件和微孔曝气器，在壳体腔内固装 间隔板总成，将壳体腔内分隔成前厌氧室、后厌氧室、兼氧室、好 氧曝气室和MBR反应室;在前厌氧室与后厌氧室、后厌氧室与兼氧 室、兼氧室与好氧曝气室、好氧曝气室与MBR反应室之间的间隔板 总成壁上设有通孔，其中后厌氧室与兼氧室和好氧曝气室与MBR反 应室之间的通孔均靠近壳体内壁面处;在前厌氧室和后厌氧室内分 别配装搅拌器，微孔曝气器分别配置安装在好氧曝气室和MBR反应 室内，在MBR反应室内还配装MBR膜组件;设置在壳体外部的风机、 抽吸泵和回流泵分别通过管路C、管路A和管路B与微孔曝气器、 MBR膜组件和MBR反应室连通，污泥回流管入口端与回流泵出口连 接，污泥回流管的出口端分别与后厌氧室、前厌氧室和好氧曝气室 及排出口连通;在位于前厌氧室和好氧曝气室侧部的壳体壁部上分 别设有原水进口和加药口。
本实用新型通过将厌氧-兼氧-好氧的有效脱氮除磷工艺方法 利用并组合到一体化的MBR污水处理设备中，不仅达到了良好地去 除有机物、悬浮物和细菌的作业效果，而且还具备良好地脱氮除磷 作业功能，具有结构简单合理、作业功能全、污水处理质量好、实 现自动控制、有利于环境保护的特点。
