申请日2008.12.19
公开(公告)日2009.10.28
IPC分类号C02F9/00; C02F1/42
摘要
本实用新型涉及一种试验冷却水处理设备，包括补水软化装置、旁滤装置和加药装置，所述补水软化装置包括液位开关，及依次通过管路连接的电磁阀、软水泵、流量计和离子交换罐，所述液位开关、电磁阀、软水泵、流量计和离子交换罐由电气控制;所述旁滤装置包括通过管路相连接的过滤泵和旁滤器，所述过滤泵和旁滤器由电气控制;所述加药装置包括计量泵、与计量泵连接的加药桶，和依次通过管路相连接的电导率检控仪、排污流量计和排污电磁阀，所述电导率检控仪、排污流量计、排污电磁阀和计量泵由电气控制。本实用新型能有效改善结垢、腐蚀及堵塞等问题，且整套设备设计紧凑，占地面积小，可预制成一个整体运至现场直接安装;而且各组成部分可通过设定好程序参数后实现全自动运转，极少需要人工操作;控制精度高，水处理效果好，且节约用水。
权利要求书
1.一种试验冷却水处理设备，包括补水软化装置、旁滤装置和加药装置，其特征是： 所述补水软化装置包括液位开关(7)，及依次通过管路连接的电磁阀(2)、软水泵(3)、 流量计(4)和离子交换罐(5)，所述液位开关(7)、电磁阀(2)、软水泵(3)、流量计 (4)和离子交换罐(5)由电气控制;
所述旁滤装置包括通过管路相连接的过滤泵(8)和旁滤器(9)，所述过滤泵(8)和旁滤 器(9)由电气控制;
所述加药装置包括计量泵(13、14、15)、与计量泵(13、14、15)连接的加药桶(16、 17、18)，和依次通过管路相连接的电导率检控仪(10)、排污流量计(11)和排污电磁阀 (12)，所述电导率检控仪(10)、排污流量计(11)、排污电磁阀(12)和计量泵(13， 14，15)由电气控制。
2.根据权利要求1所述的试验冷却水处理设备，其特征是：所述补水软化装置、旁滤装置和 加药装置与同一个电气控制箱(21)连接。
3.根据权利要求1所述的试验冷却水处理设备，其特征是：所述离子交换罐(5)采用全自 动流量型多路阀控制器。
4.根据权利要求1所述的试验冷却水处理设备，其特征是：所述旁滤器(9)采用全自动时 间型多路阀控制器。
5.根据权利要求1所述的试验冷却水处理设备，其特征是：所述计量泵(13，14，15)包括 缓蚀阻垢剂计量泵(14)、铜缓蚀剂计量泵(15)和杀菌剂计量泵(13)。
6.根据权利要求1所述的试验冷却水处理设备，其特征是：所述加药装置还包括与电导率检 控仪(10)连接的挂片装置(20)。
说明书
试验冷却水处理设备
技术领域
本实用新型属于一种水处理装置，主要涉及一种汽车研发用冷却水的水处理成套设备，。
背景技术
汽车研发主要是对汽车的发动机、车身、内饰、电子、耐温、碰撞等进行专业研究和试 验。一些发动机和耐温试验设备需专用冷却水进行长时间的连续冷却，与普通的开放式冷却 水系统相比，汽车研发用试验冷却水具有如下特点：1)水-换热器界面温度很高，达100℃ 以上;2)试验冷却水系统的主要设备管道颇复杂，采用碳钢、铸铁、铜、不锈钢等材质，引 起较多腐蚀;3)由于设备复杂精密，狭小水流通道多，易堵塞，因此对总悬浮物要求高;4) 连续运转周期长，几乎不停。由此可见，试验冷却水比普通冷却水更易结垢、腐蚀和设备堵 塞，普通冷却水的相关设备是无法满足试验冷却水系统的水处理需求的。
使用新型内容
本实用新型要解决的技术问题是提供一种汽车研发用的试验冷却水处理设备，该设备能 有效改善结垢、腐蚀及堵塞等问题，以保证系统长期稳定运行。
本实用新型采用以下技术方案：
一种试验冷却水处理设备，包括补水软化装置、旁滤装置和加药装置，

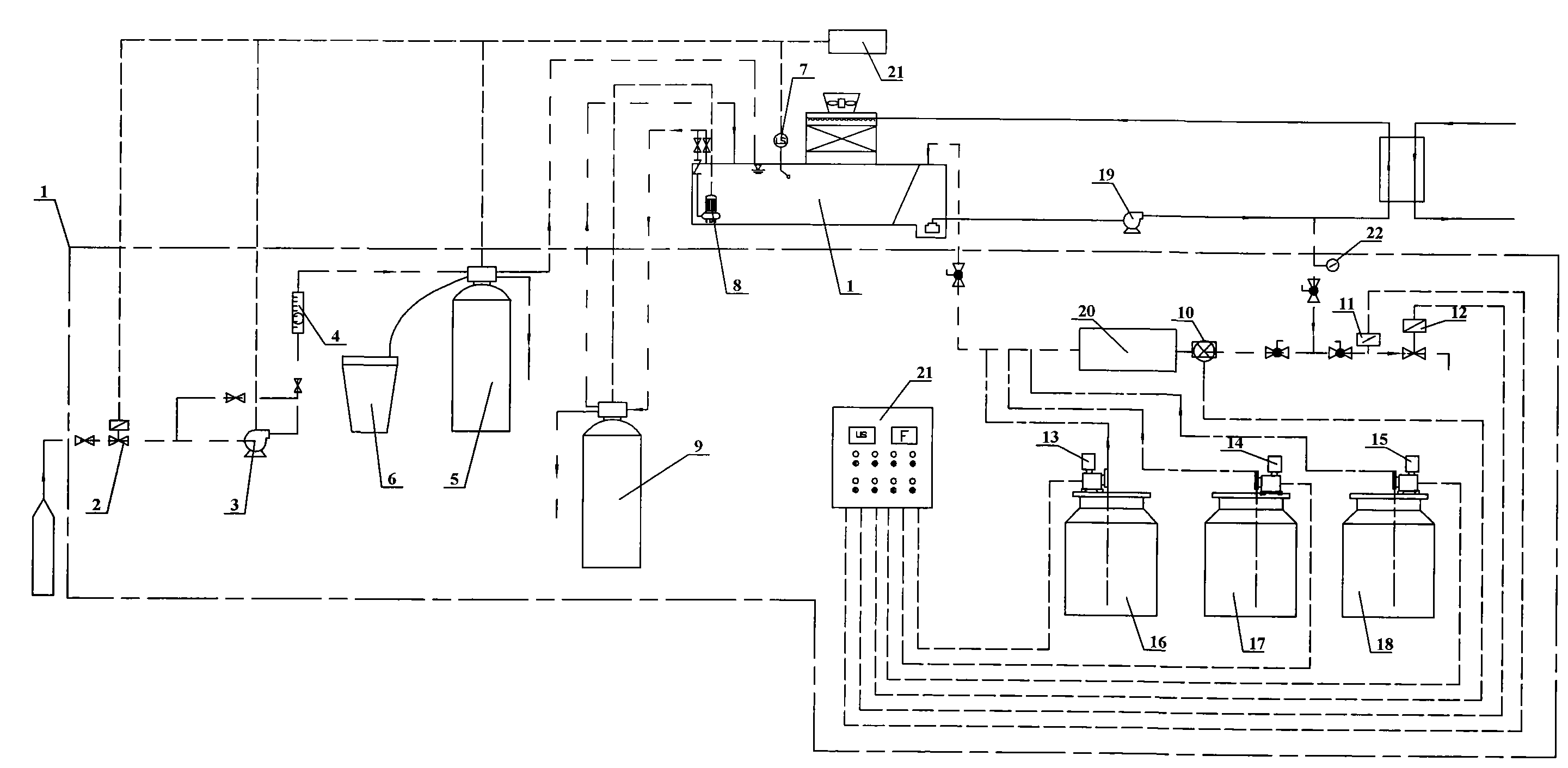

所述补水软化装置包括液位开关，及依次通过管路连接的电磁阀、软水泵、流量计和离 子交换罐，所述液位开关、电磁阀、软水泵、流量计和离子交换罐由电气控制;
所述旁滤装置包括通过管路相连接的过滤泵和旁滤器，所述过滤泵和旁滤器由电气控制;
所述加药装置包括计量泵、与计量泵连接的加药桶，和依次通过管路相连接的电导率检 控仪、排污流量计和排污电磁阀，所述电导率检控仪、排污流量计、排污电磁阀和计量泵由 电气控制。
优选地，所述补水软化装置、旁滤装置和加药装置与同一个电气控制箱连接。
优选地，所述离子交换罐采用全自动流量型多路阀控制器。
优选地，所述旁滤器采用全自动时间型多路阀控制器。
优选地，所述计量泵包括缓蚀阻垢剂计量泵、铜缓蚀剂计量泵和杀菌剂计量泵。
优选地，所述加药装置还包括与电导率检控仪连接的挂片装置。
本实用新型由补水软化装置、旁滤装置和加药装置三部分组成。其中补水软化装置可减 少结垢，旁滤装置能解决设备的堵塞，加药装置用于日常的系统缓蚀、杀菌处理。这三个部 分共用一个电气控制箱。除过滤泵、部分管道阀门等外，其余都集中安装于一个小区域内， 可实现整体运转。
本实用新型所涉及的整套设备设计紧凑，占地面积小，可预制成一个整体运至现场直接 安装;而且各组成部分可通过设定好程序参数后实现全自动运转，极少需要人工操作;控制 精度高，水处理效果好，且节约用水。
