申请日2008.12.18
公开(公告)日2009.10.14
IPC分类号C02F1/32
摘要
本实用新型涉及利用紫外LED处理废水的装置，包括盛装待处理废水的容器及紫外LED，容器的内壁涂覆纳米级TiQ2半导体介质层;紫外LED与电源电联接，紫外LED安装于散热板之上，紫外LED的发射光线投向容器内部。本实用新型利用紫外LED处理废水的装置利用光的直线传播特性，于紫外LED投射光线前方设置的透镜光学系统，该透镜光学系统汇聚LED紫外光98%以上的光能量，光能利用率高，增强了光照对涂覆于液体容器内壁的纳米级TiQ2半导体介质产生光化学反应，高效净化废水。
权利要求书
1、利用紫外LED处理废水的装置，其特征在于：包括盛装待处理废水的容 器及紫外LED发光体，所述容器的内壁涂覆纳米级TiQ2半导体介质层;所述的 紫外LED与电源电联接，紫外LED安装于散热板之上，紫外LED的发射光线投 向容器内部。
2、如权利要求1所述的利用紫外LED处理废水的装置，其特征在于：于紫 外LED光源前设置透镜光学系统，该透镜光学系统包括至少一片透镜。
3、如权利要求2所述的利用紫外LED处理废水的装置，其特征在于：所述 的容器顶部敞开，紫外LED悬挂于容器上方，紫外LED发射的紫外光经过容器 顶部的开口投射向容器内部。
4、如权利要求2所述的利用紫外LED处理废水的装置，其特征在于：所述 的容器设有顶盖，紫外LED固定安装于容器的顶盖。
5、如权利要求2所述的利用紫外LED处理废水的装置，其特征在于：所述 的紫外LED及透镜光学系统经密封后固定安装于容器的内侧壁。
6、如权利要求1-5任一项所述的利用紫外LED处理废水的装置，其特征在 于：所述紫外LED的工作波光波程为274-400nm。
7、如权利要求2所述的利用紫外LED处理废水的装置，其特征在于：所述 的透镜有2-5片，由小到大排列，最小透镜距离LED光源最近。
8、如权利要求2或7所述的利用紫外LED处理废水的装置，其特征在于： 所述的透镜采用不同焦距的双凸镜、平凸镜或凹凸镜。
9、如权利要求1或2所述的利用紫外LED处理废水的装置，其特征在于： 所述的紫外LED设置多个，多个紫外LED按矩阵式排列，或者按圆周形排列， 或者按满天星排列。
说明书
利用紫外LED处理废水的装置
技术领域
本实用新型属于废水处理装置技术领域，特别适用于对教学或研究实验过 程中产生的废水进行处理的装置。
背景技术
在教学或研究实验过程中，经常会产生一些废水，虽然此类废水的量不大， 但如果将实验产生的废水胡乱排放，则会对周围环境及人体产生很大的影响。 因为，众所周知，该废水中含有一些化学成份，有些甚至是有毒害性质的。因 此，必须要对实验产生的废水进行必要的处理，使其符合了一定的标准后，才 能予以排放。
目前实验废水的处理主要有物理沉淀、过滤及化学反应处理等三种方式。 当然，这三种废水处理方法也可适用于其它领域产生的污水处理。但，这三种 废水处理方法各自存在一些缺陷。采用物理沉淀方式，其所需处理的时间长， 效率低。过滤方式操作麻烦，效率低，而且处理不彻底。通过化学反应方式处 理则会产生新的化学污染。因此，以上三种废水处理都已不符合当代科技发展 的水平。因此，亟需设计一种快速、彻底及无害的废水处理装置来代替上述废 水处理方式。
发明内容
本实用新型公开了一种利用紫外LED处理废水的装置，其采用“光触酶” 的技术手段，快速、彻底并无害地处理废水，特别适用于对教学或研究实验过 程中产生的废水进行处理。
本实用新型采取的技术方案如下：利用紫外LED处理废水的装置，包括盛 装待处理废水的容器及紫外LED发光体，所述容器的内壁涂覆纳米级TiQ2半导 体介质层;所述的紫外LED与电源电联接，紫外LED安装于散热板之上，紫外 LED的发射光线投向容器内部。
所述的利用紫外LED处理废水的装置，于紫外LED光源前设置透镜光学系 统，该透镜光学系统包括至少一片透镜。

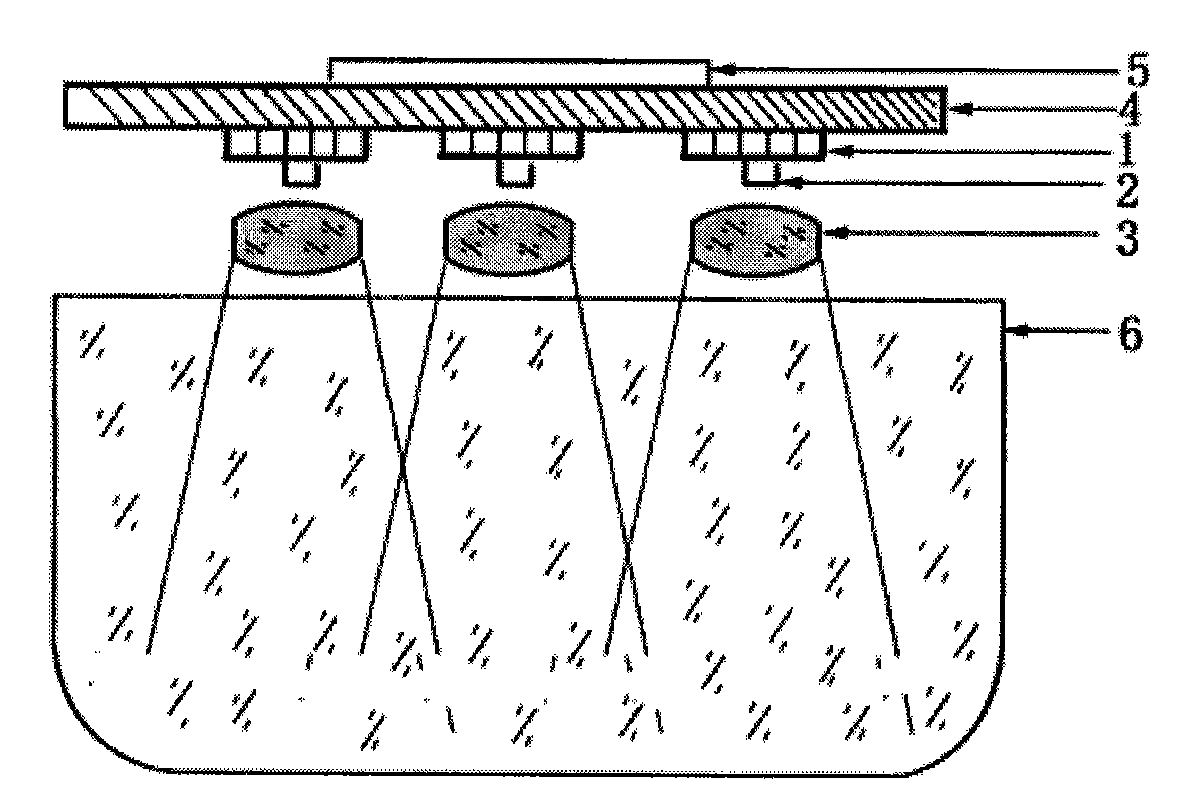

所述的利用紫外LED处理废水的装置，容器顶部敞开，紫外LED悬挂于容 器上方，紫外LED发射的紫外光经过容器顶部的开口投射向容器内部。
所述的利用紫外LED处理废水的装置，容器设有顶盖，紫外LED固定安装 于容器的顶盖。
所述的利用紫外LED处理废水的装置，紫外LED及透镜光学系统经密封后 固定安装于容器的内侧壁。
所述的利用紫外LED处理废水的装置，紫外LED的工作波光波程为 274-400nm。
所述的利用紫外LED处理废水的装置，透镜有2-5片，由小到大排列，最 小透镜距离LED光源最近。
所述的利用紫外LED处理废水的装置，透镜采用不同焦距的双凸镜、平凸 镜或凹凸镜。
所述的利用紫外LED处理废水的装置，紫外LED设置多个，多个紫外LED 按矩阵式排列，或者按圆周形排列，或者按满天星排列。
本实用新型利用紫外LED处理废水的装置，其利用光的直线传播特性，于 紫外LED光源投射光线前方设置的透镜光学系统，该透镜光学系统控制LED紫 外光的辐射区域，将其限定于演示光触媒污水净化过程的液体容器内，在紫外 光的发射角外形成防紫外光污染安全区，确保本废水处理装置周围人员的操作 安全;同时，该透镜光学系统汇聚LED紫外光98%以上的光能量，光能利用率 高，增强了光照对涂覆于液体容器内壁的纳米级TiQ2半导体介质产生光化学反 应，高效净化废水。
本实用新型利用紫外LED处理废水的装置，其包括至少一个紫外LED，当有 多个紫外LED时，多个紫外LED按规则式或者无规则布设，并于每个紫外LED 投射光线的前方设置透镜光学系统，根据液体容器的大小来确定透镜的片数与 透镜曲率，紫外LED发出的紫外光经过透镜光学系统后形成特定的发射角照射 于容器内壁涂覆的TiQ2半导体介质层，产生正负电子流高速运动，促使废水中 添加的H2O2/O3光催化剂分解成有机物质和无机物质，快速、彻底地净化废水。
