申请日2008.12.18
公开(公告)日2009.10.07
IPC分类号G01N33/18
摘要
废水零排放分布式水质分析仪表网络数据采集系统，包括各种水质分析仪表和监控计算机，所有水质分析仪表均设有RS-485接口，连接组成分布式总线网络，总线两端设有二级管或终端电阻;分布式总线网络通过RS-232/485接口转换模块连接监控计算机。本实用新型能采集不同区域水质分析仪表运行时的各种数据和参数，以使维护人员能提前预判和控制仪表的运行状况，克服以往只能通过到现场或通过上位计算机的模拟量数据来监控和判断就地分析仪表的运行状况，整个系统运行稳定，抗干扰能力强，信号衰减小，操作简便，具有良好的人机界面和较高的自动化水平，不仅为企业现代化的信息网络提供了新的数据，也促进产生新的生产维护和管理理念。
权利要求书
1、废水零排放分布式水质分析仪表网络数据采集系统，其特征是包括各种水质分 析仪表和监控计算机，所述各种水质分析仪表均设有RS-485通讯接口，所有水质分析 仪表连接组成分布式总线网络，总线两端设有二级管或终端电阻;分布式总线网络通过 RS-232/485接口转换模块连接监控计算机。
2、根据权利要求1所述的废水零排放分布式水质分析仪表网络数据采集系统，其 特征是所有水质分析仪表的RS-485端口通过屏蔽双绞线连接组成分布式总线网络，所 述屏蔽双绞线包括两根信号线和一根地线。
3、根据权利要求1或2所述的废水零排放分布式水质分析仪表网络数据采集系统， 其特征是RS-232/485接口转换模块设有有源电气隔离。
4、根据权利要求1或2所述的废水零排放分布式水质分析仪表网络数据采集系统， 其特征是监控计算机通过以太网连接上级废水信息监控系统。
5、根据权利要求3所述的废水零排放分布式水质分析仪表网络数据采集系统，其 特征是监控计算机通过以太网连接上级废水信息监控系统。
说明书
废水零排放分布式水质分析仪表网络数据采集系统
技术领域
本实用新型涉及一种分布式网络数据采集系统，特别适用于废水零排放处理系统中 水质分析仪表的数据采集，为一种废水零排放分布式水质分析仪表网络数据采集系统。
背景技术
目前，环境保护是我国的重要国策之一，随着污染治理的不断深入，对废水的处理 要求也越来越高。火力发电厂工业废水水量大，污水种类多，水质差别较大，工业废水 处理系统一般实行清污分流，对水质状况较好、污染程度较轻的废水，经过处理后作为 工业水补水，实现回用，对水质状况较差、污染程度较重的废水，经过处理后，用作冲 灰冲渣水，最大程度实现水资源的重复利用，实现废水零排放。而影响废水处理生产过 程的主要水质指标有PH值、溶解氧、氨氮、COD、BOD和浊度等多种参数，各种工 艺水质参数的检测要在不同的区域进行，距离远，检测点分散，维护繁琐，要保证这些 分析仪表能可靠和正常地运行，是仪表维护人员的首要任务和责任。
传统去现场判断设备故障和手动检修维护操作越来越不能满足现代的仪表发展要 求，因此，为了解智能分析仪表的运行数据、状态、报警和设定参数等信息，开发一种 分布式分析仪表网络对相关数据进行采集，从而通过监控计算机对水质的关键运行数据 和参数进行实时监视和控制。
发明内容
本实用新型要解决的问题是：现有废水零排放处理系统中的水质分析仪表检测在不 同的区域进行，距离远，检测点分散，维护繁琐，不能满足仪表发展的要求，需要一种 能从整体上对废水水质的关键运行数据和参数进行实时监视和控制的装置。

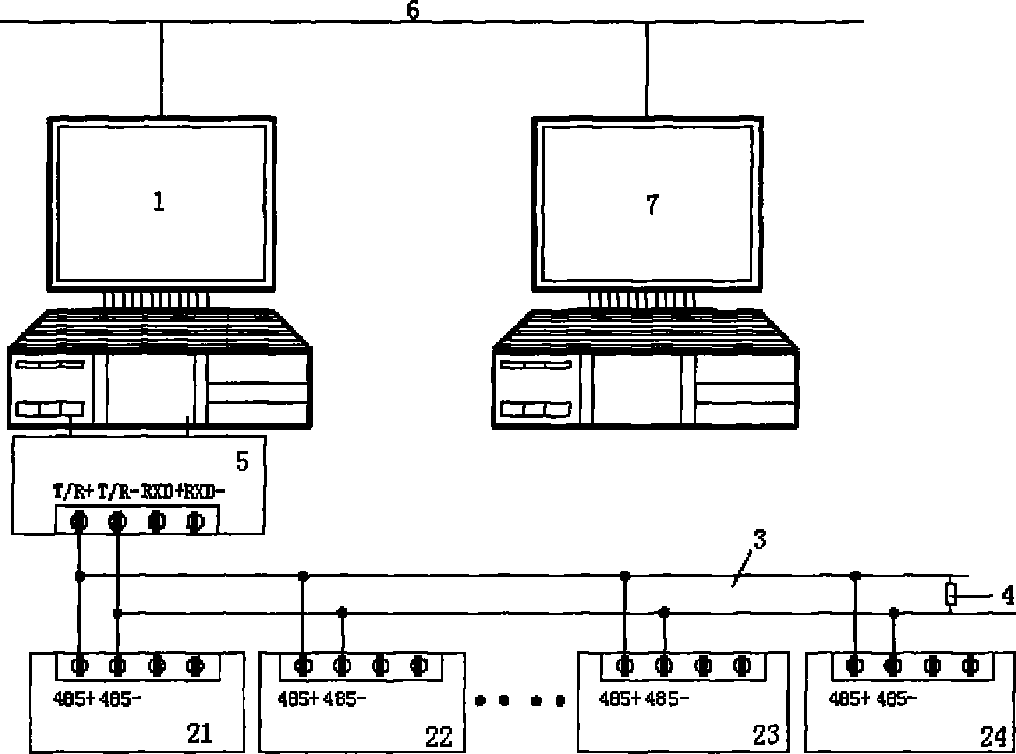

本实用新型的技术方案是：废水零排放分布式水质分析仪表网络数据采集系统，包 括各种水质分析仪表和监控计算机，所述各种水质分析仪表均设有RS-485通讯接口， 所有水质分析仪表连接组成分布式总线网络，总线两端设有二级管或终端电阻;分布式 总线网络通过RS-232/485接口转换模块连接监控计算机。
本实用新型所有水质分析仪表的RS-485端口通过屏蔽双绞线连接组成分布式总 线网络，所述屏蔽双绞线包括两根信号线和一根地线。RS-232/485接口转换模块的接 口设有有源电气隔离。监控计算机还可通过以太网连接上级废水信息监控系统，方便厂 级信息监控。
本实用新型主要是由现场带RS-485通讯接口的水质分析仪表和监控计算机组成， 现场分析仪表的RS-485端口通过屏蔽双绞线连接组成分布式总线网络，包括两根信号 线和一根地线，总线两端加二级管或终端电阻保证信号不失真，地线全程接地可防止电 磁干扰，通过RS-232/485接口转换模块直接与监控计算机的RS-232端口连接，可用 VB语言开发通信应用程序，在监控计算机IFIX组态软件上显示从水质分析仪表采集来 的主要数据和参数。
本实用新型是一种抗干扰能力强、信号衰减小，以水质分析仪表和监控计算机为基 础的分布式总线型网络数据采集系统，该采集系统能采集不同区域水质分析仪表运行时 的各种数据和参数，以使维护人员能提前预判和控制仪表的运行状况，克服以往只能通 过到现场或通过上位计算机的模拟量数据来监控和判断就地分析仪表的运行状况。
本实用新型的有益效果是：根据水质分析仪表低速慢变信号的特点，利用其本身带 有RS-485通讯接口的优势，组建一套分布式水质仪表总线网络数据采集系统，在监控 计算机上总体显示重要的数据和参数，整个系统运行稳定，通讯可靠，抗干扰能力强， 信号衰减小，操作简便，具有良好的人机界面，性价比高，能有效解决分析仪表故障处 理的及时性问题，特别适合废水系统生产维护和检修控制的实际需要，整个采集系统具 有较高的自动化水平，不仅为企业现代化的信息网络提供了新的数据，也促进产生新的 生产维护和管理理念。
