申请日2009.10.27
公开(公告)日2010.08.04
IPC分类号F24H4/02; F24D5/12; F24D17/02; C02F1/50; C02F9/04; C02F1/28; C02F1/52; C02F9/02
摘要
本实用新型涉及温泉废水节能利用系统，其中废热水池、吸水管、第一水泵、热泵机组的蒸发吸热器以及回水管组成废热水蒸发吸热循环;热水箱、出水管、第二水泵、热泵机组的冷凝加热器以及进水管组成冷凝加热循环。通过废水收集管将间歇排放的温泉废热水注满废热水池，克服了温泉排水不均匀性的影响;并通过废热水蒸发吸热循环，从温泉废热水中多次循环取热，比传统的单次过流取热系统增加了3倍以上的可回收总热量;而冷凝加热循环同样经过多次加热，可以获得稳定的50-55℃热水;充分回收了温泉废热水的热量，降低了水温，避免了二次污染。另外，降温后的温泉废水经处理后可用于道路浇洒、冲厕及绿化浇灌等用途，很大程度地减少排放的废热污染和水污染。
翻译权利要求书

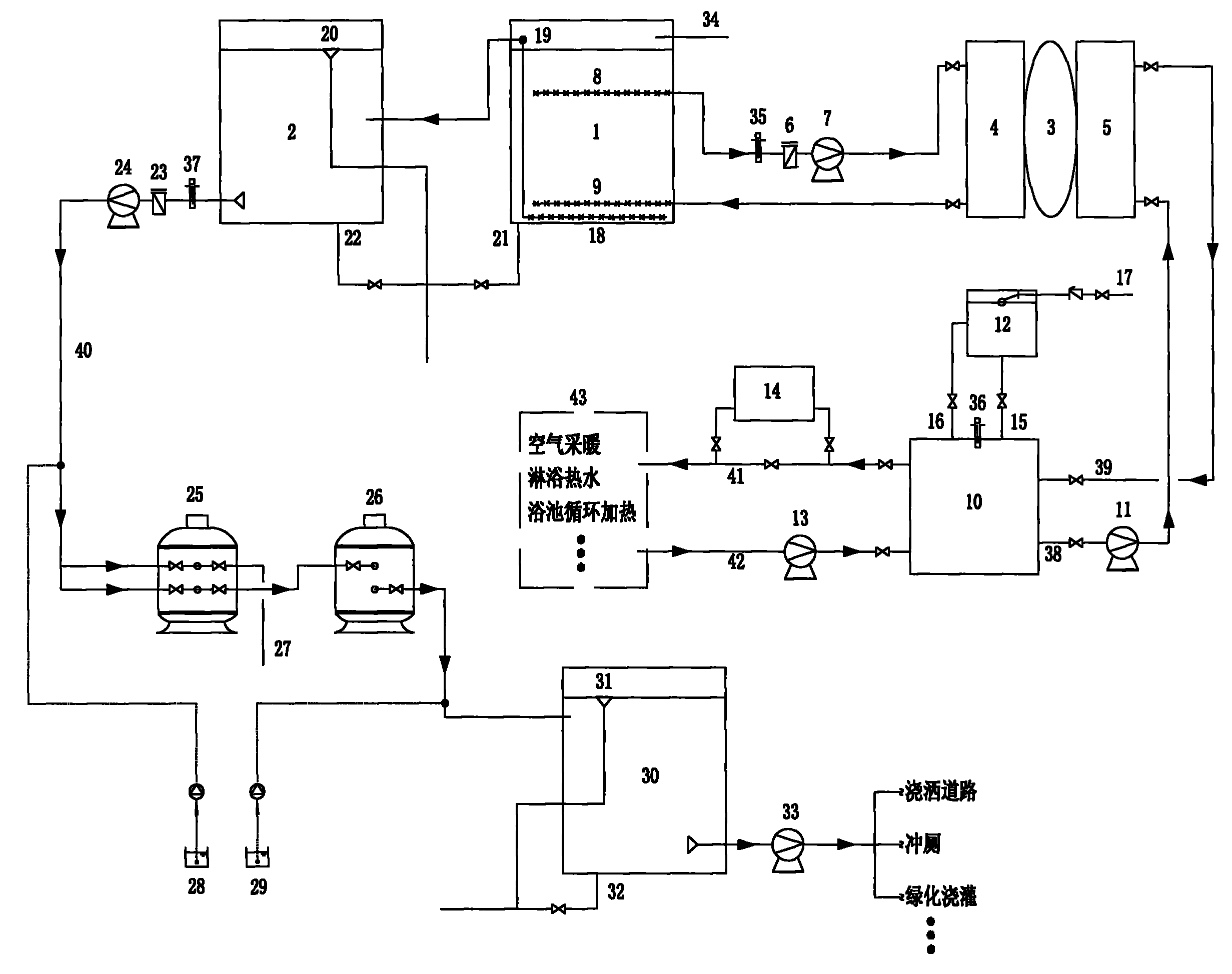

1.一种温泉废水节能利用系统，其特征在于，包括循环供热的废热水蒸发吸热循环以及循环加热的冷凝加热循环;
所述废热水蒸发吸热循环包括连接成回路的废热水池、吸水管、第一水泵、热泵机组的蒸发吸热器以及回水管;
所述冷凝加热循环包括连接成回路的热水箱、出水管、第二水泵、热泵机组的冷凝加热器以及进水管;
所述废热水池上部设有接入温泉废热水并间歇注满该废热水池的废水收集管。
2.根据权利要求1所述的温泉废水节能利用系统，其特征在于，所述热水箱一侧设有热水供热循环，包括连接在热水箱上的供热水管、回用管、以及在所述回用管上设有将所述热水箱的热水提升输送至用热端的第三水泵。
3.根据权利要求2所述的温泉废水节能利用系统，其特征在于，所述供热水管上并联设有在废热量不足时补充提供热量的备用热源。
4.根据权利要求2所述的温泉废水节能利用系统，其特征在于，所述热水箱的上部通过膨胀管、连通管与高位膨胀水箱相连，所述高位膨胀水箱与自来水管相连。
5.根据权利要求1所述的温泉废水节能利用系统，其特征在于，所述吸水管插入连接在所述废热水池的中上部，并且位于所述废热水池内的一段设有穿孔;
所述回水管插入连接在废热水池的下部，并且位于所述废热水池内的一段设有穿孔。
6.根据权利要求1所述的温泉废水节能利用系统，其特征在于，所述废热水池的底部设有穿孔排水管，所述穿孔排水管与虹吸排水管连接排出冷水。
7.根据权利要求6所述的温泉废水节能利用系统，其特征在于，所述虹吸排水管的出水口连接至废冷水池;所述废冷水池设有冷水出水管，在所述冷水出水管上设有第四水泵，将冷水提升依次输送至过滤器和活性炭吸附罐，再送入清水池。
8.根据权利要求7所述的温泉废水节能利用系统，其特征在于，在所述过滤器的前段设有通过压力式投加混凝剂的混凝剂投药装置;在所述活性炭吸附罐的后段设有通过压力式投加消毒剂的消毒剂投药装置。
9.根据权利要求7所述的温泉废水节能利用系统，其特征在于，在所述第一水泵和第四水泵的前段分别设有粗杂质过滤器和控制第一水泵和第四水泵的所述温度传感器;所述热水箱上设有控制所述第二水泵的温度传感器。
10.根据权利要求2所述的温泉废水节能利用系统，其特征在于，所述废热水蒸发吸热循环、冷凝加热循环和热水供热循环的管道、废热水池以及热水箱的外壁均包裹有保温层。
说明书
温泉废水节能利用系统
技术领域
本实用新型涉及废水余热回收系统，更具体地说，涉及一种从温泉废水中充分回收热量、并可对废水处理后再利用的节能利用系统。
背景技术
我国天然温泉储量丰富，以休闲洗浴、保健养生为主题的温泉开发利用正在蓬勃发展;这些已建或正在兴建的温泉类项目，往往依托温泉这一天然资源，日用水量达几百甚至几千立方米，使用后的废水(平均水温约30～35℃)，直接排入雨水管网或污水管网。当废水直接排入雨水管网时，造成二次污染;而直接排入污水管网时，将导致污水处理系统投资和能耗增加。与此同时，项目内因洗浴、采暖等热能需求，又大量消耗能源，用以提供干净热水，致使浪费严重，运营成本居高不下。
实用新型内容
本实用新型要解决的技术问题在于，针对现有技术的温泉项目的温泉废水余热浪费并带来二次污染的缺陷，提供一种可从温泉废水中充分回收热量的温泉废水节能利用系统。
本实用新型进一步解决的技术问题在于，提供一种可以将温泉废水进行处理后利用的温泉废水节能利用系统。
本实用新型解决其技术问题所采用的技术方案是：构造一种温泉废水节能利用系统，包括循环供热的废热水蒸发吸热循环以及循环加热的冷凝加热循环;
所述废热水蒸发吸热循环包括连接成回路的废热水池、吸水管、第一水泵、热泵机组的蒸发吸热器以及回水管;
所述冷凝加热循环包括连接成回路的热水箱、出水管、第二水泵、热泵机组的冷凝加热器以及进水管;
所述废热水池上部设有接入温泉废热水并间歇注满该废热水池的废水收集管。
在本实用新型的温泉废水节能利用系统中，所述热水箱一侧设有热水供热循环，包括连接在热水箱上的供热水管、回用管、以及在所述回用管上设有将所述热水箱的热水提升输送至用热端的第三水泵。
在本实用新型的温泉废水节能利用系统中，所述供热水管上并联设有在废热量不足时补充提供热量的备用热源。
在本实用新型的温泉废水节能利用系统中，所述热水箱的上部通过膨胀管、连通管与高位膨胀水箱相连，所述高位膨胀水箱与自来水管相连。
在本实用新型的温泉废水节能利用系统中，所述吸水管插入连接在所述废热水池的中上部，并且位于所述废热水池内的一段设有穿孔;
所述回水管插入连接在废热水池的下部，并且位于所述废热水池内的一段设有穿孔。
在本实用新型的温泉废水节能利用系统中，所述废热水池的底部设有穿孔排水管，所述穿孔排水管与虹吸排水管连接排出冷水。
在本实用新型的温泉废水节能利用系统中，所述虹吸排水管的出水口连接至废冷水池;所述废冷水池设有冷水出水管，在所述冷水出水管上设有第四水泵，将冷水提升依次输送至过滤器和活性炭吸附罐，再送入清水池。
在本实用新型的温泉废水节能利用系统中，在所述过滤器的前段设有通过压力式投加混凝剂的混凝剂投药装置;在所述活性炭吸附罐的后段设有通过压力式投加消毒剂的消毒剂投药装置。
在本实用新型的温泉废水节能利用系统中，在所述第一水泵和第四水泵的前段分别设有粗杂质过滤器和控制第一水泵和第四水泵的所述温度传感器;所述热水箱上设有控制所述第二水泵的温度传感器。
在本实用新型的温泉废水节能利用系统中，所述废热水蒸发吸热循环、冷凝加热循环和热水供热循环的管道、废热水池以及热水箱的外壁均包裹有保温层。
实施本实用新型具有以下有益效果：通过废水收集管将间歇排放的温泉废热水注满废热水池，克服了温泉排水不均匀性的影响;并通过废热水蒸发吸热循环，从温泉废热水中多次循环取热，使得温泉废热水水温降至10℃左右排出，比传统的单次过流取热系统增加了3倍以上的可回收总热量;而冷凝加热循环同样经过多次加热，可以获得稳定的50-55℃热水;充分回收了温泉废热水的热量，降低了水温，避免了二次污染，提高了能效、降低了能耗。
另外，降温后的温泉废水进一步通过过滤、吸附、消毒等处理后，可用于道路浇洒、冲厕及绿化浇灌等用途，在大幅度节能的同时也能节约用水，同时还很大程度地减少排放的废热污染和水污染，经济效益与社会效益显著。
