申请日2009.10.27
公开(公告)日2010.08.18
IPC分类号C02F9/08; C02F1/52; C02F1/30
摘要
一种脉冲微波处理污水系统，由调节池、沉淀池、清水池组成，调节池内装有搅拌器，搅拌器由叶轮构成，叶轮的主轴与电动机连接，电动机通过支架安装在调节池的顶部，调节池的下部经过一级输送管与沉淀池的上部连通，沉淀池的中部经过二级输送管与清水池的顶部连通，在一级输送管的上方安装有脉冲微波发射器，脉冲微波发射器由高频振荡器、快速电子开关、脉冲微波天线组成，高频振荡器的输出端与快速电子开关的输入端连接，快速电子开关的输出端与脉冲微波天线连接，二级输送管内设置有过滤网。本系统可以高速、高效地去除污水中的胶体，减少絮凝剂的使用量，缩短絮凝时间，提高污水处理量。
翻译权利要求书

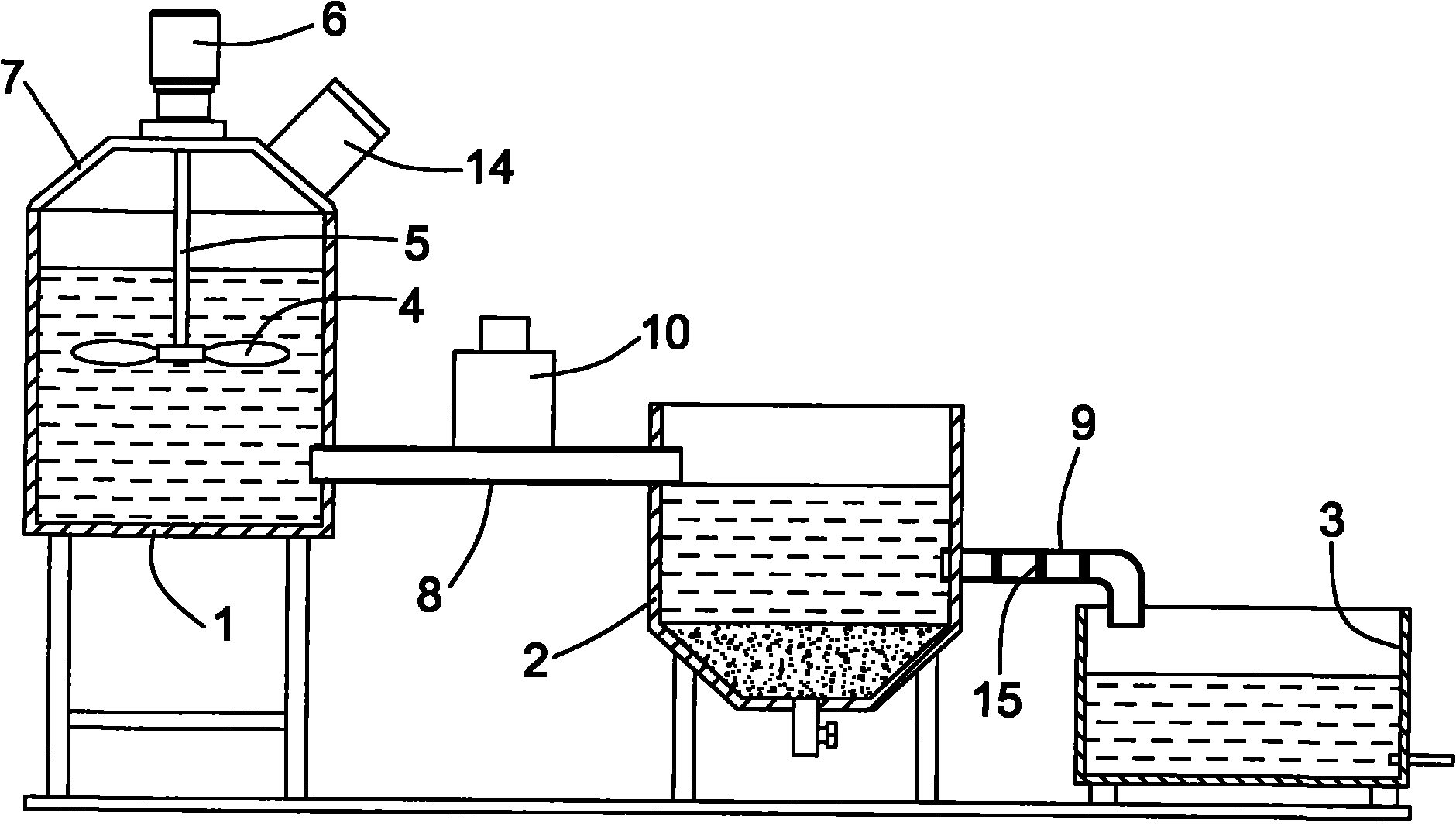

1.一种脉冲微波处理污水系统，由调节池、沉淀池、清水池组成，其特征是：所述调节池内装有搅拌器，搅拌器由叶轮构成，叶轮的主轴与电动机连接，电动机通过支架安装在调节池的顶部，调节池的下部经过一级输送管与沉淀池的上部连通，沉淀池的中部经过二级输送管与清水池的顶部连通，在一级输送管的上方安装有脉冲微波发射器，脉冲微波发射器由高频振荡器、快速电子开关、脉冲微波天线组成，高频振荡器的输出端与快速电子开关的输入端连接，快速电子开关的输出端与脉冲微波天线连接，所述二级输送管内设置有过滤网。
2.如权利要求1所述的脉冲微波处理污水系统，其特征是：所述调节池的顶部安装有加药罐。
3.如权利要求1所述的脉冲微波处理污水系统，其特征是：所述快速电子开关的开和关的频率是可调节的。
4.如权利要求1所述的脉冲微波处理污水系统，其特征是：所述脉冲微波天线是喇叭筒形状。
5.如权利要求1所述的脉冲微波处理污水系统，其特征是：所述脉冲微波天线是锥螺旋曲线的形状。
说明书
脉冲微波处理污水系统
技术领域
本实用新型涉及污水处理系统，特别涉及一种利用脉冲微波快速处理工业废水的系统。
背景技术
工业废水的处理方式有多种，其中絮凝沉淀是一种重要的方式，特别是在皮革废水、印染废水、电镀废水等行业中占有重要地位，这些行业所排放的废水成分复杂，主要是以芳烃和杂环化合物为母体，并带有显色基团(如-N=N-、-N=O)及极性基团(如-SO3Na、-OH、-NH2)。这些基团在水中常以胶体形式存在。
工业废水絮凝处理是以胶体化学理论为基础的。其处理方式是向沉淀池的污水中加入絮凝剂，絮凝剂与污水中的胶体进行压缩双电层、电中和脱稳、吸附架桥生成粗大絮体，经过沉淀达到污水处理。
絮凝剂可以是铁盐、铝盐(如氯化铝、硫酸铁、硫酸铝、聚丙烯酰胺、聚硅酸盐)等，絮凝剂发生水解反应后成为具有空轨道的金属离子，能接受孤对电子，与含有孤对电子的污水胶体聚合或络合生成结构复杂的大分子，凝聚长大为絮体，经沉淀而被除去。
当前，用絮凝剂进行污水处理所存在的主要问题是：絮凝剂使用量大，絮凝时间长，效率低，如何高速、高效进行絮凝是尚未解决的问题。
实用新型内容
为解决上述问题，本实用新型的目的是提供一种脉冲微波处理污水系统，它可以高速、高效地去除污水中的胶体，减少絮凝剂的使用量，缩短絮凝时间，提高污水处理量。
为实现上述目的，本实用新型采用以下技术方案：
一种脉冲微波处理污水系统，由调节池、沉淀池、清水池组成，其特征是：所述调节池内装有搅拌器，搅拌器由叶轮构成，叶轮的主轴与电动机连接，电动机通过支架安装在调节池的顶部，调节池的下部经过一级输送管与沉淀池的上部连通，沉淀池的中部经过二级输送管与清水池的顶部连通，在一级输送管的上方安装有脉冲微波发射器，脉冲微波发射器由高频振荡器、快速电子开关、脉冲微波天线组成，高频振荡器的输出端与快速电子开关的输入端连接，快速电子开关的输出端与脉冲微波天线连接，所述二级输送管内设置有过滤网。
所述调节池的顶部安装有加药罐。
所述快速电子开关的开和关的频率是可调节的。
所述脉冲微波天线是喇叭筒形状。
所述脉冲微波天线是锥螺旋曲线的形状。
本实用新型有以下积极有益效果：
本系统首先通过搅拌器将絮凝剂与污水搅拌均匀，在絮凝初始，搅拌是极其重要的，可使污水产生涡流，为絮凝颗粒与污水中的胶体接触、碰撞提供了条件。接下来用脉冲微波对污水进行处理，本系统选用2450MHz的微波，这一频率的微波不会影响正常通讯，而且具有很高的能量，可以掩蔽甚至打断污水胶体中的亲水基团，降低污水分子的水溶性，使其变为疏水性分子或离子，从而更容易与絮凝剂发生聚合或络合反应。
高频的脉冲微波还会与絮凝剂表面的点位发生强烈的相互作用，絮凝剂表面的点位被微波加热后激发，更容易捕获污水中的胶体，然后凝聚长大为絮体，经过沉淀排除。
