申请日2009.02.19
公开(公告)日2009.12.16
IPC分类号B01D36/04; B01D17/025; E03C1/264; C02F1/00
摘要
家庭生活废水收集再利用除油污物沉淀净化水装置，由净化水槽、过滤层、自然沉淀净水箱、漫水口、收集废污水腔、排泥沙水管、净化出水管构成，其特征是，在净化水槽一侧安装一个斜坡式漫水口，使漂浮在污水上油污物随废污水冲走，通过过滤层的污水，在净水箱内自然沉淀成可再利用的生活用水，自然沉淀的泥或沙固形物，通过排泥沙水管流进废水管内，该实用新型结构简单，排除油污物节水净化效果好，自然沉淀净化水可达到收集再利用生活用水标准。
权利要求书

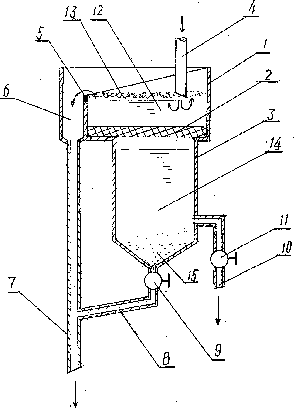

1，家庭生活废水收集再利用除油污物沉淀净化水装置，包括净化水槽 (1)、过滤层(2)、自然沉淀净化水箱(3)、洗涤排水管(4)、漫水口(5)、收集废 污水腔(6)、排废污水管(7)、排泥沙水管(8)、净化出水管(10)构成，其特征 是，在净化水槽(1)内，安放一个过滤层(2)，在净化水槽(1)一侧设一个斜坡 式漫水口(5)，在漫水口(5)处，设一个收集废污水腔(6)，与排废污水管(7)接 通。
2，根据权利要求1所述的家庭生活废水收集再利用除油污物沉淀净化 水装置，在净化水槽(1)下安装一个自然沉淀净水箱(3)，在自然沉淀净水箱 (3)下端设一个排泥沙水管(8)，与排废污水管(7)接通、在排泥沙水泥管(8)上 设一个排沉淀泥沙阀门(9)，在自然沉淀净水箱(3)上安装一个净化出水管 (10)，净化出水管(10)上安装一个净化水管阀门(11)。
说明书
家庭生活废水收集再利用除油污物沉淀净化水装置
技术领域
本实用新型涉及一种生活污水净化装置，特别是家庭生活废水收集再 利用除油污物沉淀净化水装置。
背景技术
目前，中国是世界缺乏水资源国家之一，城市居民如何节约有限生活 用水，各国已推广各种节水与净化污水装置，韩国公开的用于洗碗机的洗 涤水过滤装置，专利公开号：KR28588/1995，其特征是把洗涤水和诸如食 物残渣之类的废物进行过滤，通过水循环泵，进行冲洗过滤，其不足之处， 结构复杂，消耗大量电能源，日本特许专利公开的一种污水过滤装置，公 开号JP022946/08，采用压缩空气对混入水中固形物的污水进行过滤，其装 置体积大，不适应家庭使用。
中国专利公开的家庭生活污水过滤净化器，公开号CN2716242Y，其 特征在于，由箱体和箱盖组成，采用分格式过滤层，进行过滤生活污水， 其不能过滤有油渍的污水。
本实用新型内容
本实用新型针对上述现有技术存在不足，提供一种可除去污水油污物， 采用自然沉淀来净化污水的过滤装置，可排除沉淀污水中微粒泥砂固形物 的家庭生活废水收集再利用除油污物沉淀净化水装置。
本实用新型采用技术方案是，家庭生活废水收集再利用除油污物沉淀 净化水装置，包括净化水槽、过滤层、自然沉淀净水箱、洗涤排水管、漫 水口、收集废污水腔、排废污水管、排泥沙水管、排沉淀泥沙阀门、净化 出水管、净化水管阀门，其特征是，在净化水槽内，安放一个过滤食物残 渣水的过滤层，在净化水槽一侧设一个斜坡式漫水口，使漂浮在污水上油 污物，被废污水冲刷进收集废污水腔内，从排废污水管流进下水管道内， 在净化水槽下安装一个自然沉淀净水箱，污水从过滤层进入自然沉淀净水 箱内，含泥或沙的水中固形物，随着比重不同，泥或沙自然沉淀水中底层， 泥沙经过排沉淀泥沙阀门，排泥沙水管流入进排废污水管中，自然沉淀净 水箱内的净化水从净化水管阀门，净化出水管的净化水被收集起，备用。
有益效果：家庭生活废水收集再利用除油污物沉淀净化水装置，由净化 水槽、过滤层、自然沉淀净水箱、漫水口、收集废污水腔、排泥沙水管、 净化出水管构成，其特征是，在净化水槽一侧设一个斜坡式漫水口，使漂 浮在污水上油污物随废污水冲走，通过过滤层的污水，在净水箱内自然沉 淀成可再利用的生活用水，自然沉淀的泥或沙，通过排泥沙水管流进废水 管内，该实用新型结构简单，排除油污物水效果好，自然沉淀净化水达到 再利用生活用水标准。
