申请日2009.04.15
公开(公告)日2010.05.19
IPC分类号C02F3/28; C02F9/14
摘要
本实用新型属于建筑安装技术领域,涉及一种生物污水处理罐。现阶段我国生活污水的局部处理方法是建造化粪池(砖砌或钢筋混泥土),这种建筑物施工周期长,工程造价高,必须建在建筑物保护间距之外,要求现场宽阔,占地面积大。一种生物污水处理罐,包括圆形罐体,罐体内部有两个挡板,将其分别一段厌氧沉淀室,二段厌氧沉淀室,三段澄清室,第一挡板将一段厌氧沉淀室和二段厌氧沉淀室从上部相连通,第二挡板上开有小孔,罐体的左上角和右上角分别开有进水口和出水口。生物污水处理罐可进行工厂预生产,现场安装,缩短工期;由于整体制作,有很高的水密性,解决建筑物之间距离小无法设置化粪池的问题。
权利要求书

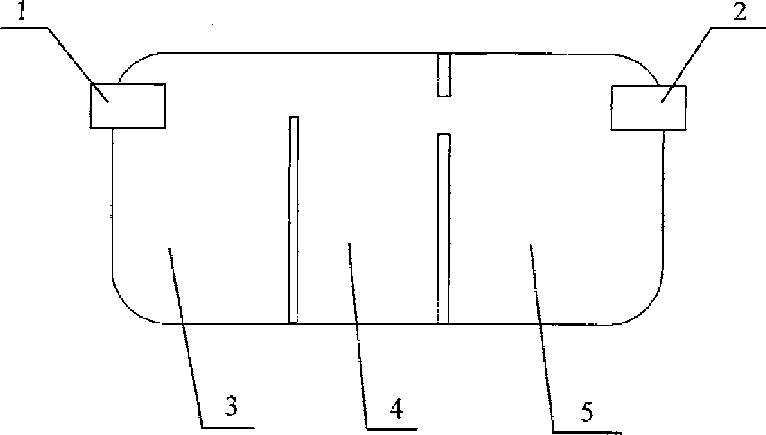

1.一种生物污水处理罐,包括圆形罐体,其特征在于:所述的罐体内部设置两个挡板,将其分为一段厌氧沉淀室(3)二段厌氧沉淀室(4)三段澄清室(5),第一挡板将一段厌氧沉淀室(3)和二段厌氧沉淀室(4)从上部相连通,第二挡板上开有小孔。
2.根据权利要求1所述的一种生物处理罐,其特征在于:所述的圆形罐体的左上角和右上角分别开有进水口(1)和出水口(2)。
3.根据权利要求2所述的一种生物处理罐,其特征在于:所述的生物污水处理罐进水口(1)和出水口(2)的落差为100mm。
说明书
一种生物污水处理罐
技术领域
本实用新型属于建筑安装技术领域,涉及一种生物污水处理罐,是一种生活污水局部处理设施,生活污水经过本设施生物降解有机物,使污水中有机物含满足城市污水管网排放要求。
技术背景
现阶段我国生活污水的局部处理方法是建造化粪池(砖砌或钢筋混泥土),这种建筑物施工周期长,工程造价高,必须建在建筑物保护间距之外,要求现场宽阔,占地面积大。
发明内容
本实用新型的目的是提供一种生物污水处理罐,解决了现有技术中存在的问题,(1)可进行工厂预生产,现场安装,缩短工期;(2)由于整体制作,有很高的水密性,解决建筑物之间距离小无法设置化粪池的问题。
本实用新型所采用的技术方案是:
一种生物污水处理罐,包括圆形罐体,罐体内部设置两个挡板,将其分为一段厌氧沉淀室,二段厌氧沉淀室,三段澄清室,第一挡板将一段厌氧沉淀室和二段厌氧沉淀室从上部相连通,第二挡板上开有小孔。
圆形罐体的左上角和右上角分别开有进水口和出水口。
进水口和出水口的落差为100mm。
本实用新型的有益效果是:
该罐与钢筋混凝土比较,可以加快工程进度,节约资金,节约用地,施工方便,可进行工厂预生产,现场安装,缩短工期;由于整体制作,有很高的水密性,解决建筑物之间距离小无法设置化粪池的问题。
